立式常压酒精蒸馏提纯设备结构设计

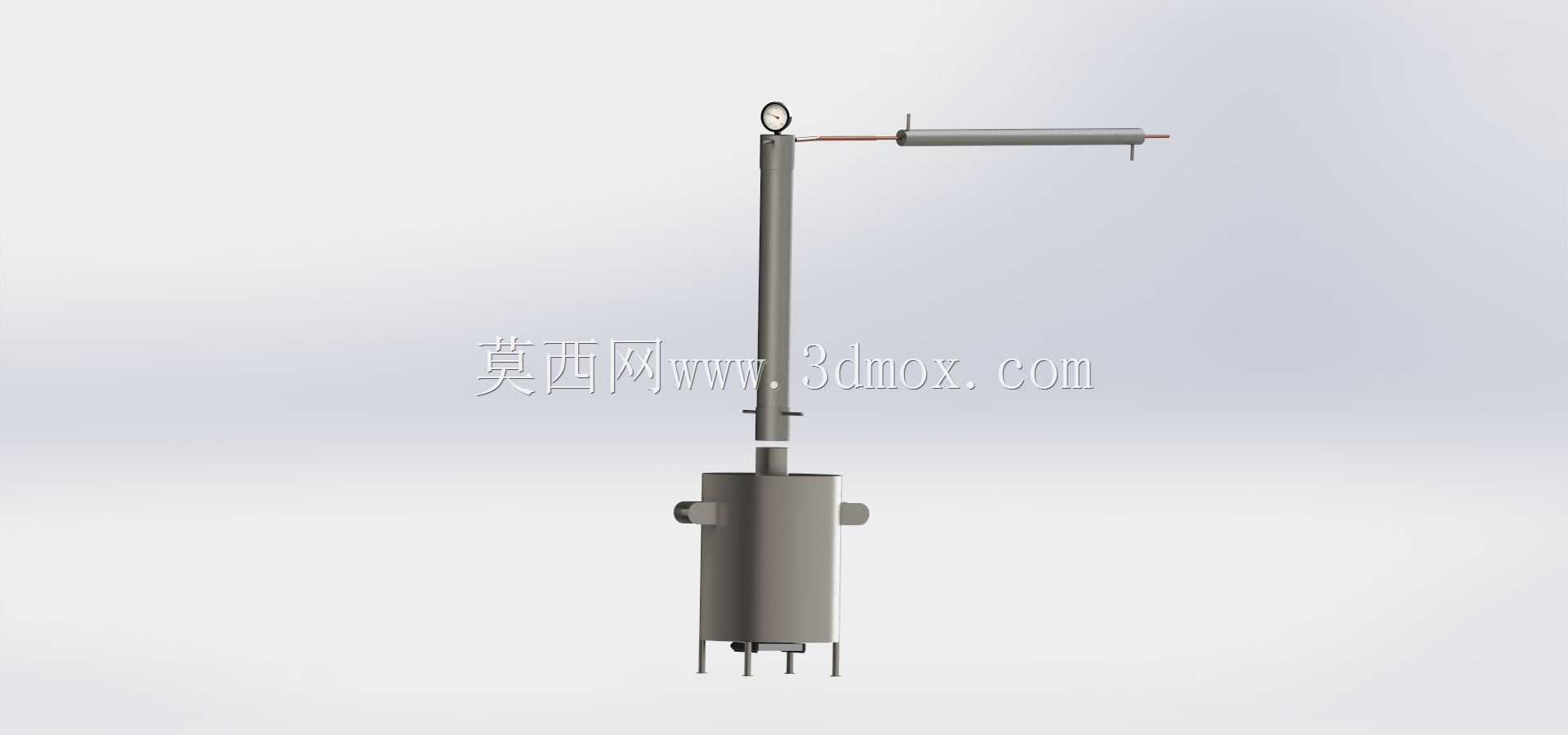

　　这套蒸馏设备的三维结构设计，核心围绕小批量酒精提纯的实际作业场景搭建，适配小型作坊、实验室试制、自酿提纯这类对设备占地要求低、操作流程简化的使用需求，整体采用立式同轴布局，从下到上依次集成加热釜体、精馏柱体、冷凝输出三个核心功能段，最大化压缩设备横向安装空间，常规桌面级安装台面即可完成布设，不需要额外搭建大型支撑框架。底部加热釜采用带支脚的圆柱罐体结构，侧壁对称设置两个侧置接口，可分别接入温度检测元件与进料管路，底部预留三个均匀分布的支撑脚，既可以直接放置在平面台面上，也可通过支脚的安装孔配合螺栓完成台面固定，避免加热过程中设备晃动偏移，釜体内部预留足够的汽化腔空间，保证酒精液体受热后有充足的汽化上升通道，不会出现沸液冲顶的问题。

　　中部精馏柱采用细长圆管结构，柱体顶部集成压力检测表座，可直接安装常规径向压力表实时监测柱内气相压力，保证整个蒸馏过程维持在常压安全区间，柱体与上下段的连接均采用法兰式对接结构，方便后期拆解清理柱内填充的精馏填料，也便于检修更换密封件，避免长期使用后出现气相泄漏的问题。侧置的冷凝组件采用水平横置结构，通过倾斜的气相连接管与精馏柱顶部的气相出口对接，连接管的倾斜角度经过反复校核，保证冷凝后的液态酒精可以顺着管路自然流向末端的输出口，不会出现积液倒流回柱体的问题，冷凝管内部采用双层夹套结构，可通入循环冷却水完成气相酒精的冷凝液化，夹套的进出水口设置在冷凝管的同侧端，方便现场布设冷却水管路，减少管路弯折带来的流阻。

　　整个设备的所有外露棱角均做了倒钝处理，避免安装操作过程中出现划伤风险，各部件的连接位置都预留了标准密封件安装槽，可适配常规的硅橡胶密封垫，满足酒精蒸馏过程的密封要求，同时兼顾食品接触场景的使用安全性。在建模过程中，所有配合面的公差都按照常规机械加工的自由公差做了预留，不管是采用不锈钢机加工还是3D打印试制，都可以直接完成装配，不需要二次修配，设备整体的重心落在底部釜体的中心轴线上，即使满液状态下也不会出现倾翻风险，安装时只需要保证台面水平即可，不需要额外做配重处理。
