成型机刀头拍板块锁紧固定组件

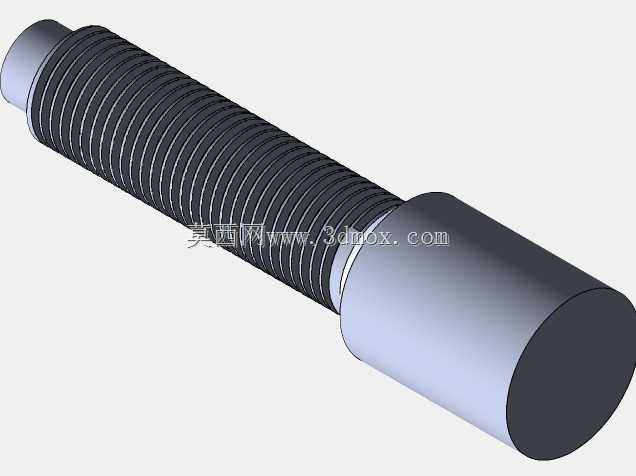

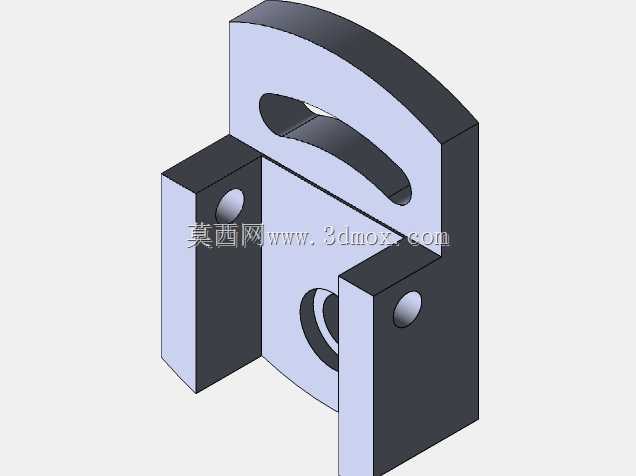

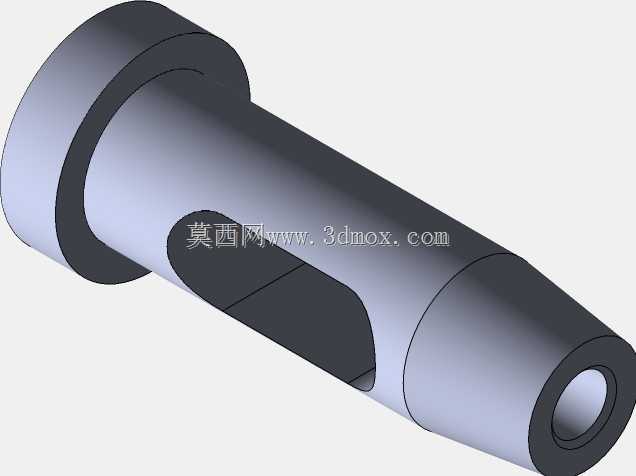

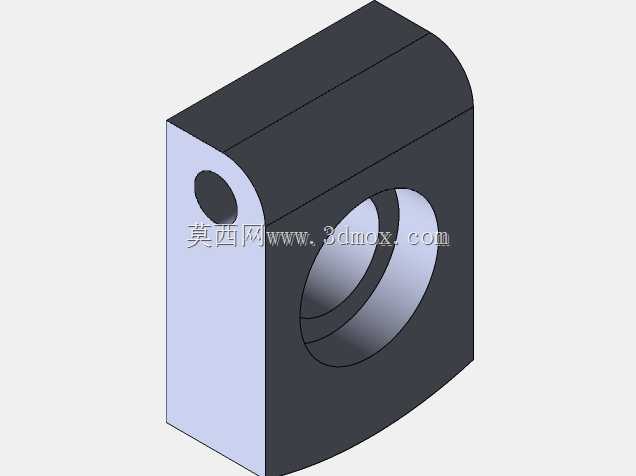

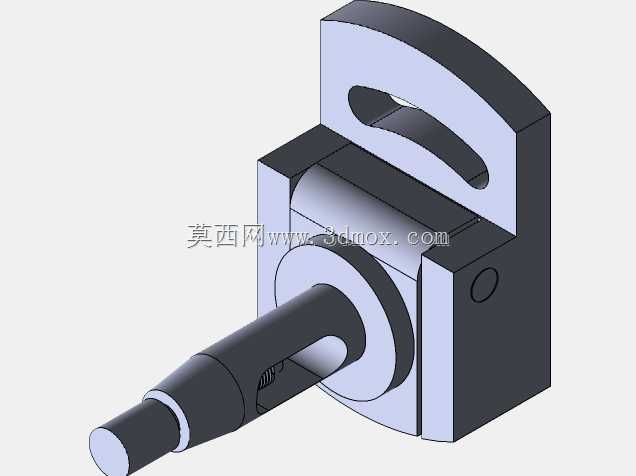

　　在包装材料、五金薄片连续冲压成型的生产线上，成型机刀头的往复动作精度直接决定了冲切轮廓的一致性，拍板块作为刀头模组里的核心子件，承担着刀具锁紧与回程释刀的关键作用，其结构可靠性直接影响整条产线的连续运行时长。从实际装配场景来看，该组件安装于刀头滑块的侧端安装位，整体采用分体式块体拼接结构，主体基座为带圆弧提手状凸台的方形块体，凸台上开设的长圆孔用于安装时的位置微调，可适配不同行程规格的刀头模组安装公差，避免硬连接带来的装配应力累积。组件前端的锥套夹持结构直接对接刀具柄部，锥面配合的设计能够保证刀具装夹的同轴度，减少高速往复动作下的刀具径向跳动，侧面设置的紧定螺钉孔用于锁紧锥套，防止冲切过程中刀具出现轴向窜动。

　　设计阶段特意将阀瓣快换结构集成在组件内部，无需额外加装释刀气缸，当刀头完成冲切动作进入回程阶段时，组件内部的阀瓣结构会随滑块回程的动作触发联动，自动松开锥套对刀具的夹持力，让刀具在退料过程中保持微量浮动，避免带料、扯料问题的出现，这一设计省去了独立释刀机构的安装空间，让整个刀头模组的结构更加紧凑。从安装边界来看，组件整体的长宽高尺寸适配常规120型、160型连续成型机的刀头安装槽位，基座底部的定位平面与滑块安装面完全贴合，侧面的定位销孔能够保证组件安装后的重复定位精度，拆装维护时无需重新校准刀具同轴度，可大幅减少换刀停机时间。实际生产验证中，该结构的拍板块能够承受每分钟120次的往复冲切频次，

　　锥套夹持部位的磨损量在连续运行3000小时后仍在公差允许范围内，阀瓣联动结构无卡滞、误动作情况，能够适配纸质包装、薄铝片、PVC片材等多种材质的成型冲切工况，针对不同厚度的加工材料，只需更换对应内径的锥套即可适配不同柄径的刀具，无需更换整个拍板块组件，进一步降低了设备的维护配件成本。
