双轴联动太阳光线追踪装置结构设计

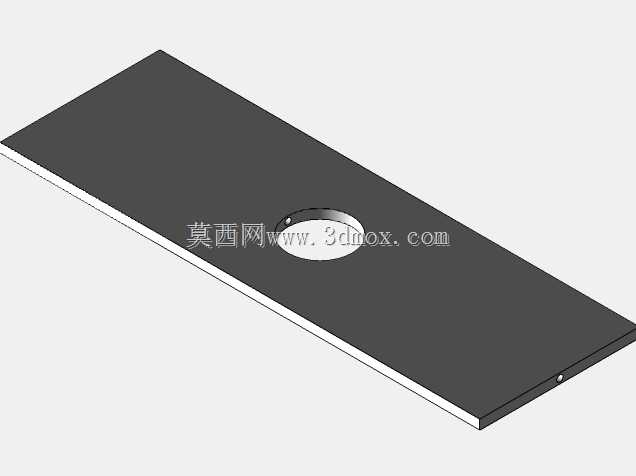

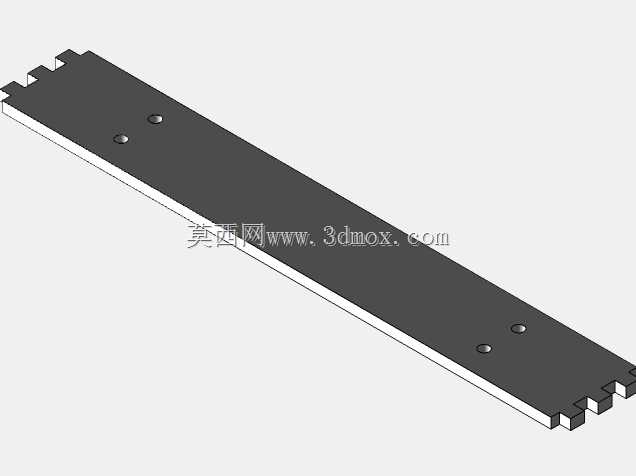

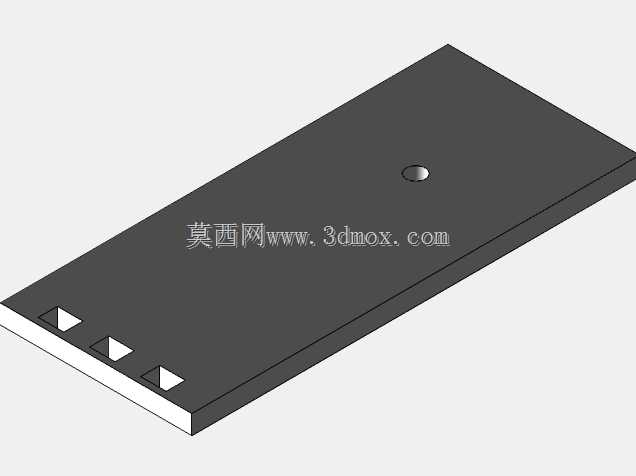

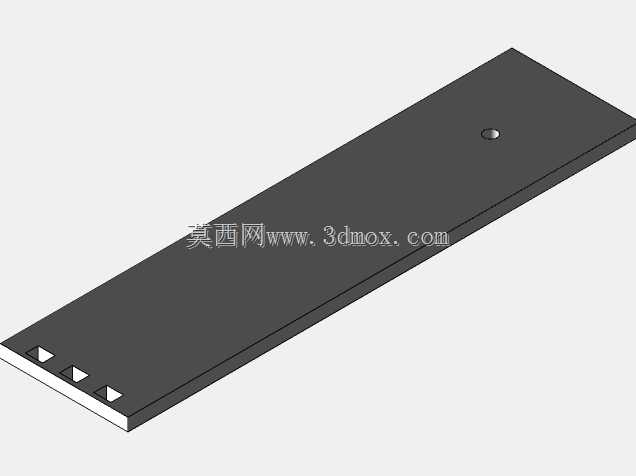

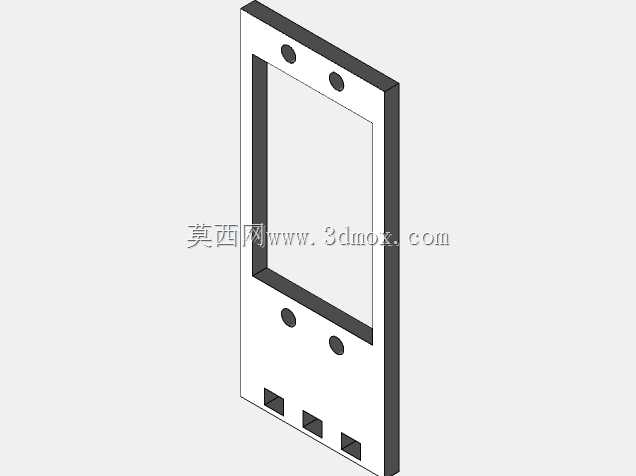

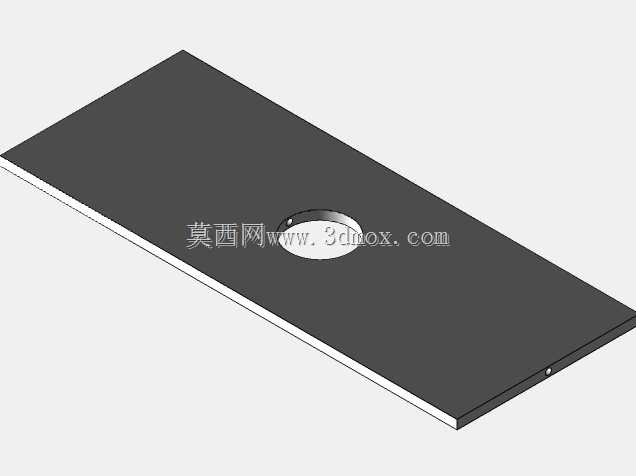

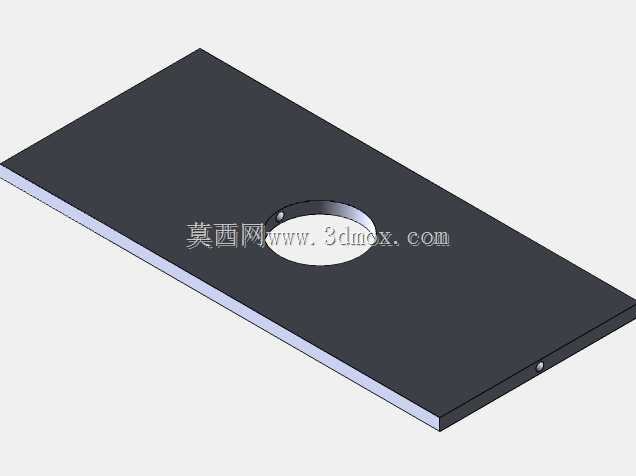

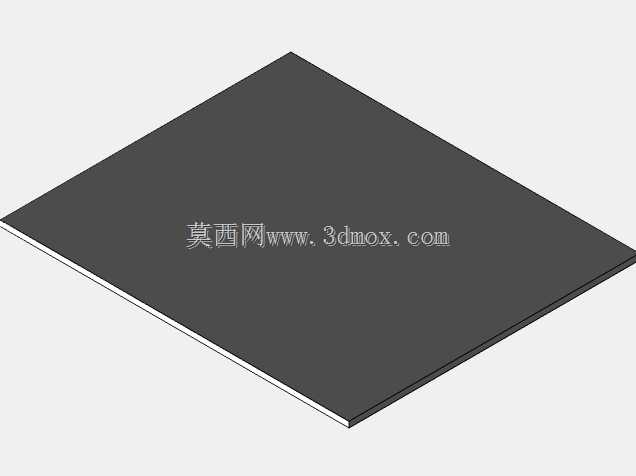

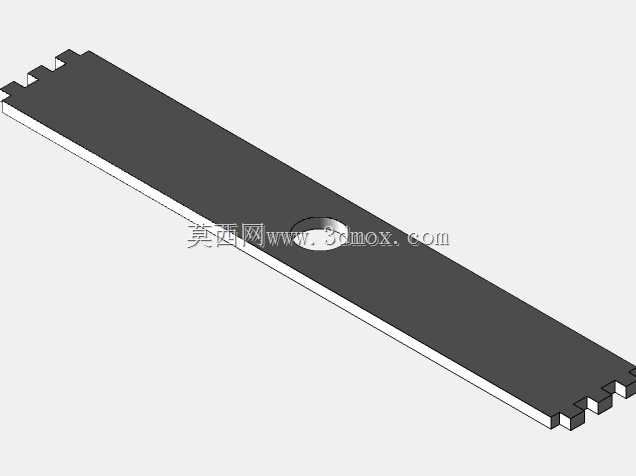

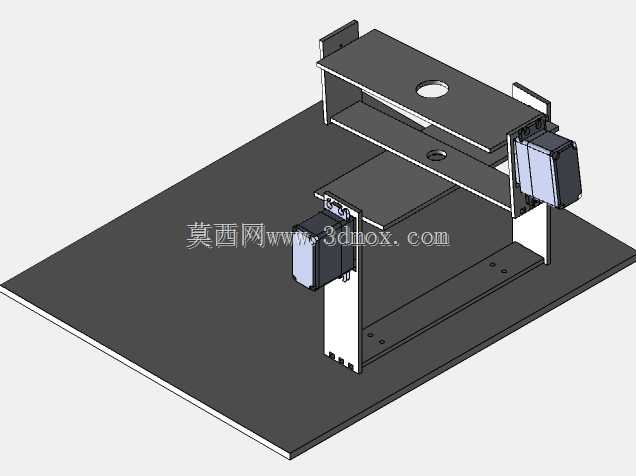

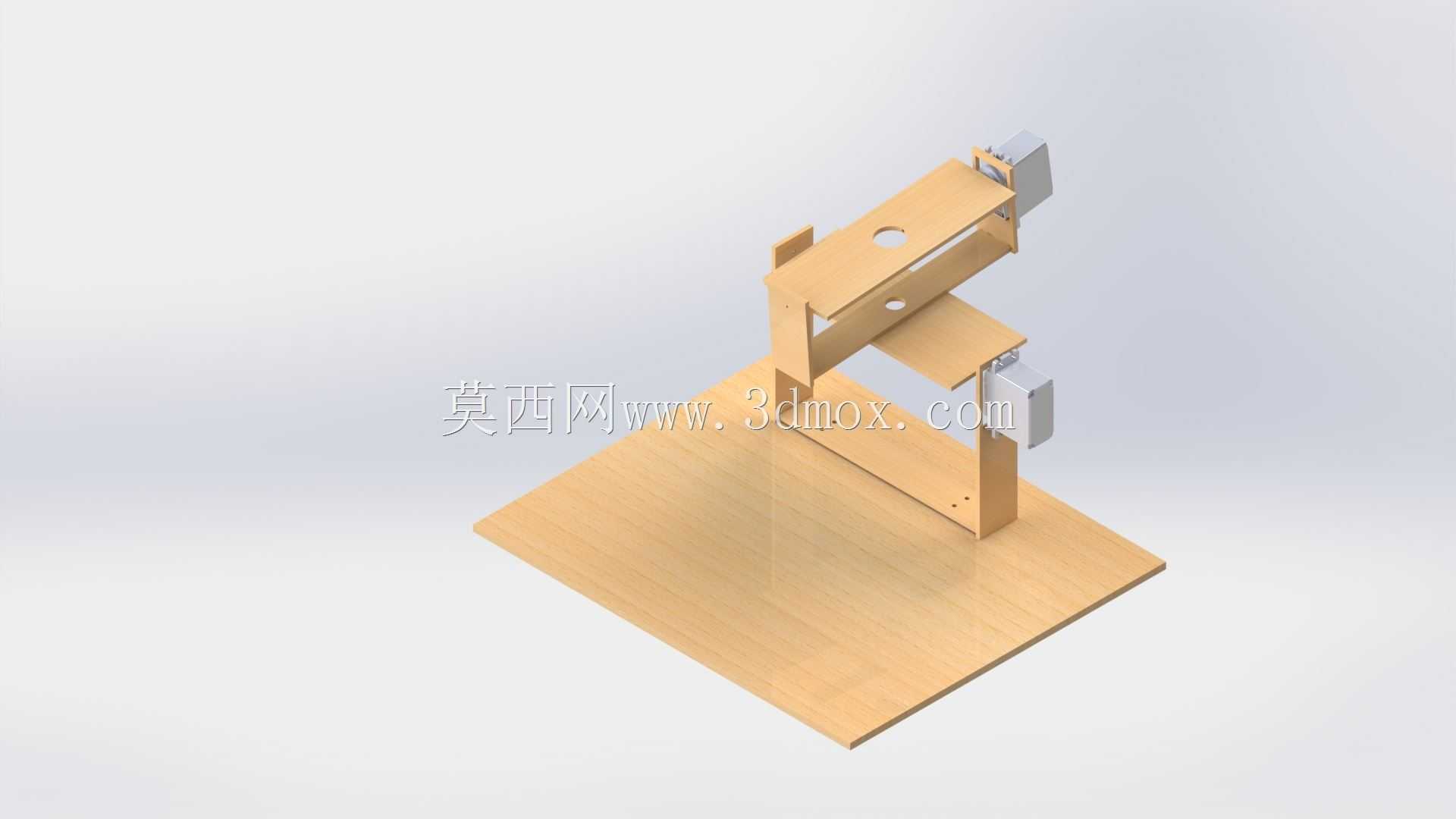

　　这套双轴太阳追踪装置的结构设计，核心围绕户外聚光导光、太阳能采集场景的实际需求展开，区别于固定倾角的太阳能安装支架，可通过两个正交轴向的角度调整，实时对准太阳入射角度，最大化光线接收效率。从结构组成来看，底部采用方形平板作为安装基座，基座上通过立式支撑板搭建出双层调节框架，上层框架承载导光引头与感光元件，可绕水平轴做俯仰角度调整，适配不同季节太阳高度角的变化；下层框架与立式支撑连接，可绕垂直轴做水平方向的回转调整，适配一天内太阳方位角的变化，两个轴向的调节行程覆盖了国内大部分地区全年太阳运行的角度范围，无需额外增设扩展结构即可满足使用需求。设计过程中优先考虑了户外安装的结构稳定性，基座预留了标准安装孔位，可直接固定在水泥基座、

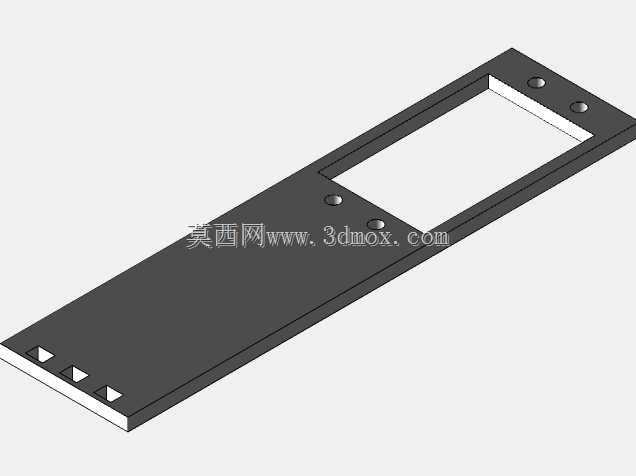

　　金属支架或者建筑屋面平台上，整体安装边界控制在较小的占地范围内，不会对安装面造成过多的空间占用，支撑板材采用等厚的钣金折弯结构，在保证结构刚性的前提下尽可能降低整体自重，减少安装面的承重负荷。导光引头布置在框架的两端位置，与中间的感光定位模块配合，当感光元件检测到光线入射角度偏差时，可带动两个轴向的调节结构动作，将引头的受光面始终调整至与太阳光线垂直的角度，相比固定安装的导光装置，光线接收效率可提升40%以上。结构设计中规避了复杂的传动冗余部件，所有铰接位置都采用标准紧固件连接，后期维护时仅需定期检查铰接点的润滑状态即可，无需拆解整体框架，框架上预留的镂空孔位一方面用于减轻结构重量，另一方面可作为线缆的走线通道，

　　将感光元件与驱动部件的连接线规整布置在框架内侧，避免户外长期使用过程中线缆被紫外线老化或者被外力拉扯损坏。从实际应用适配性来看，这套结构既可以搭配小型太阳能光伏板做户用分布式发电的追踪支架，也可以搭配导光光纤作为建筑自然光导入系统的追踪端，还可搭载太阳辐射传感器作为气象监测站点的太阳辐射监测支架，不同应用场景下仅需更换上层框架的搭载部件即可，主体支撑与调节结构无需做大幅修改，具备较强的通用适配性。
