带视觉分拣功能的并联Delta机械手

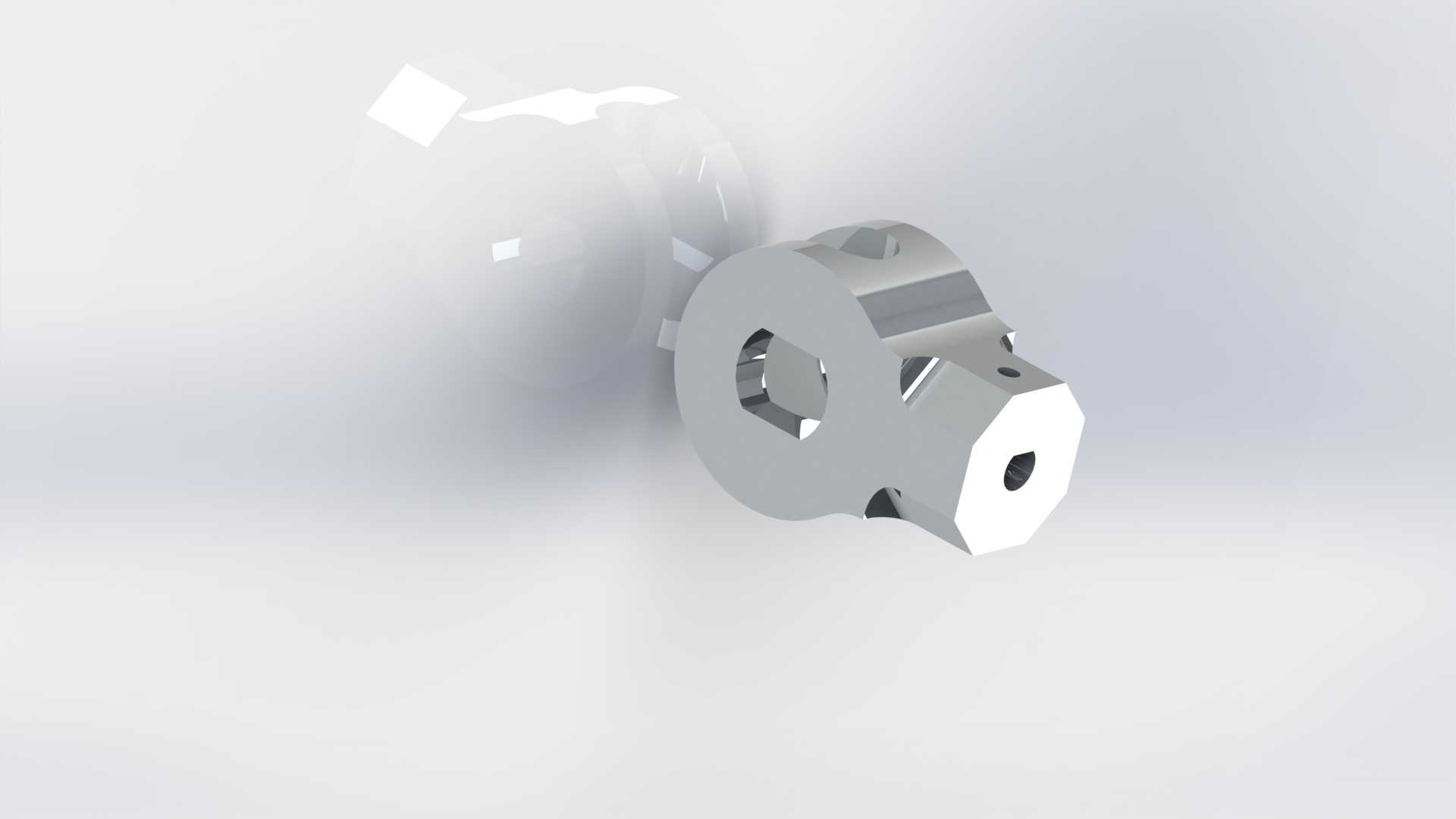

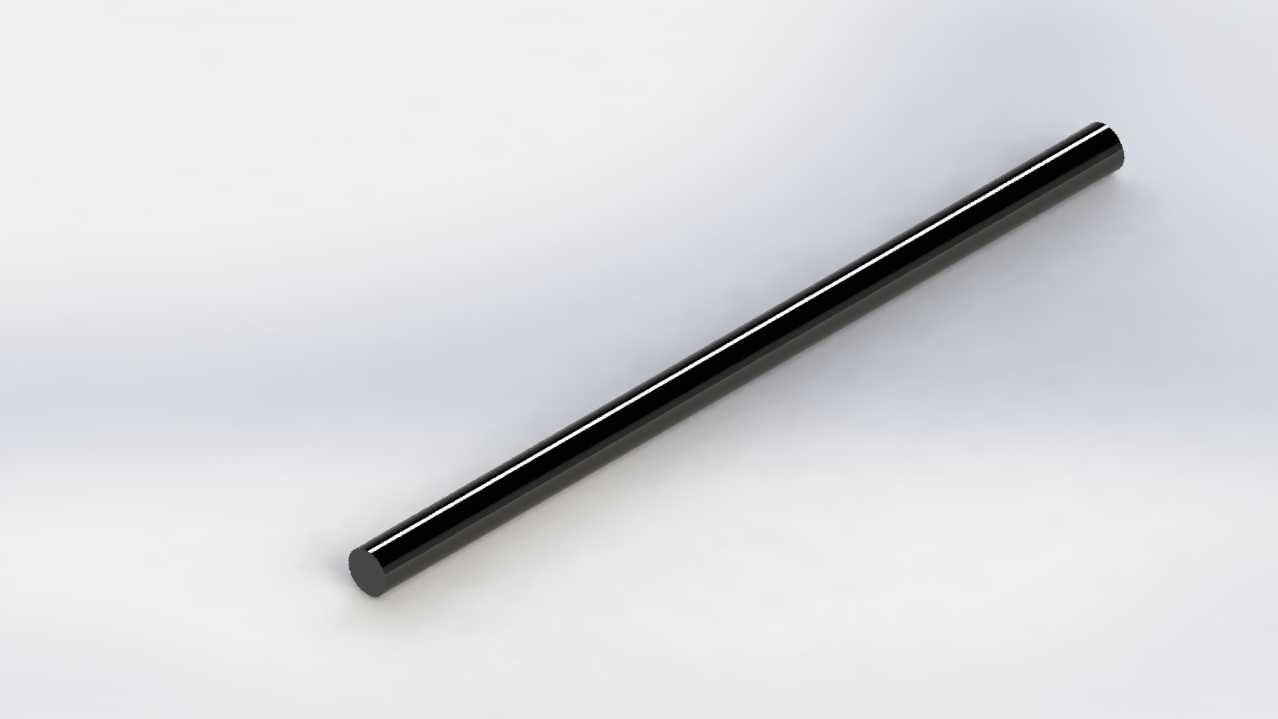

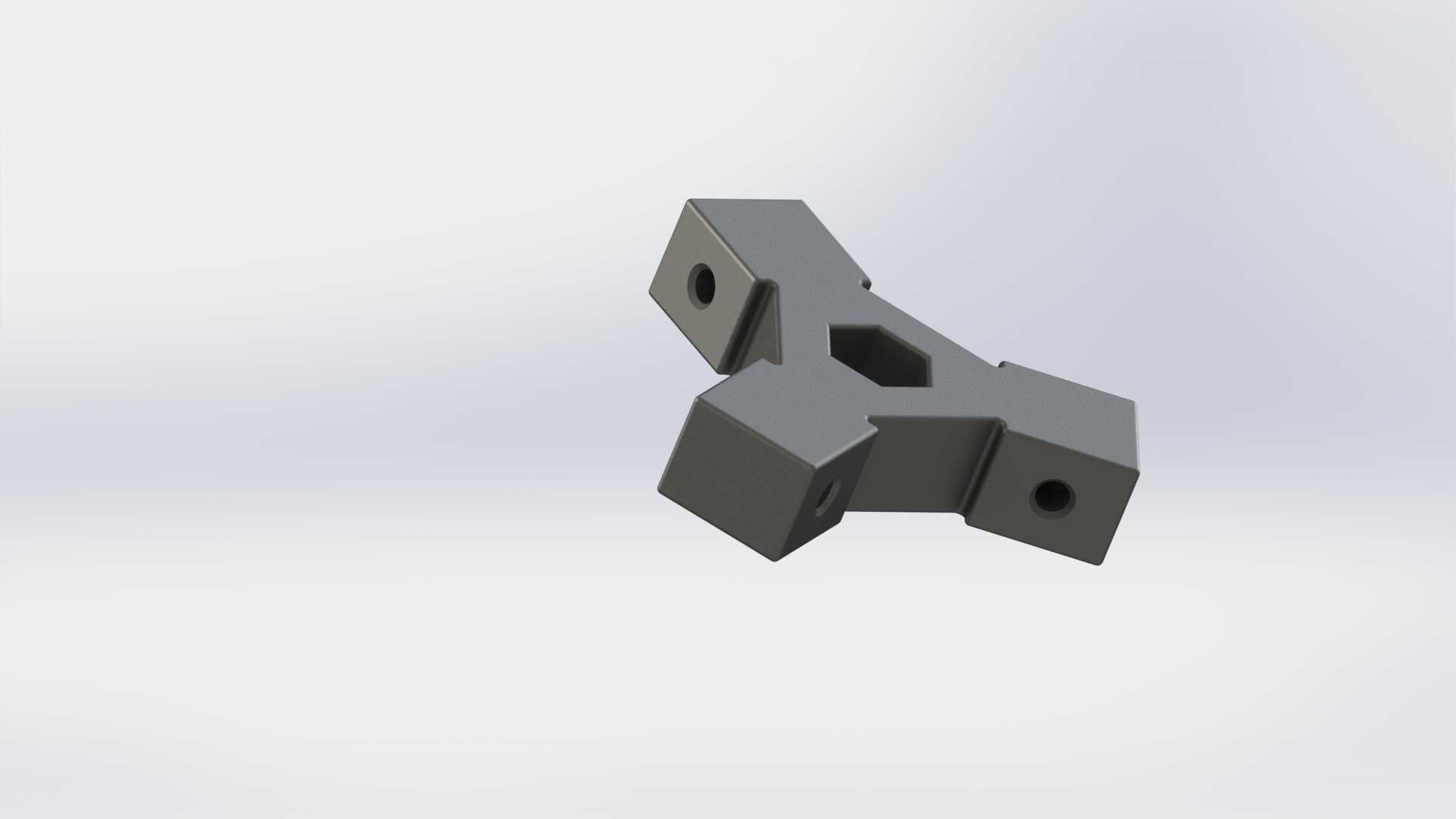

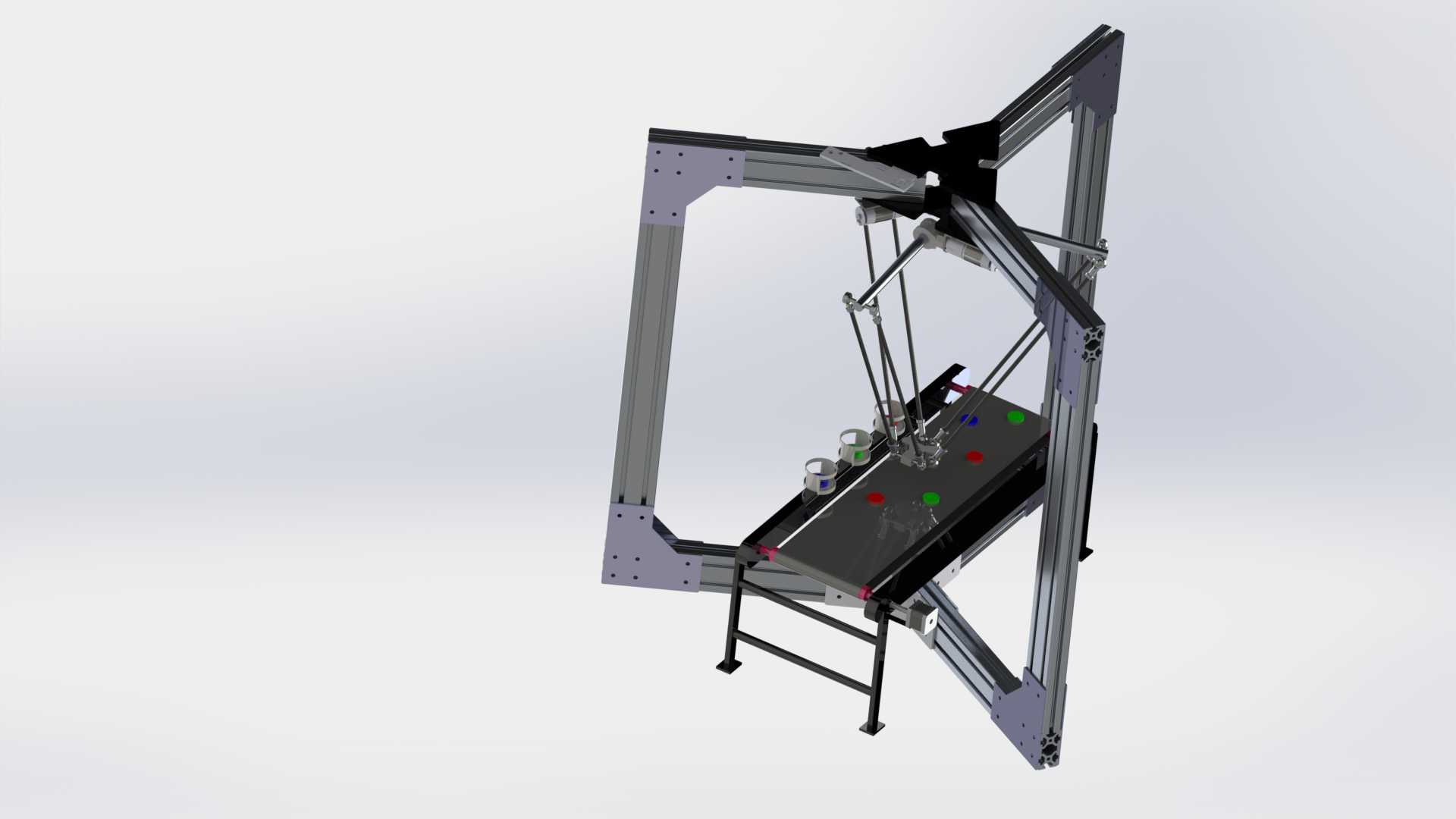

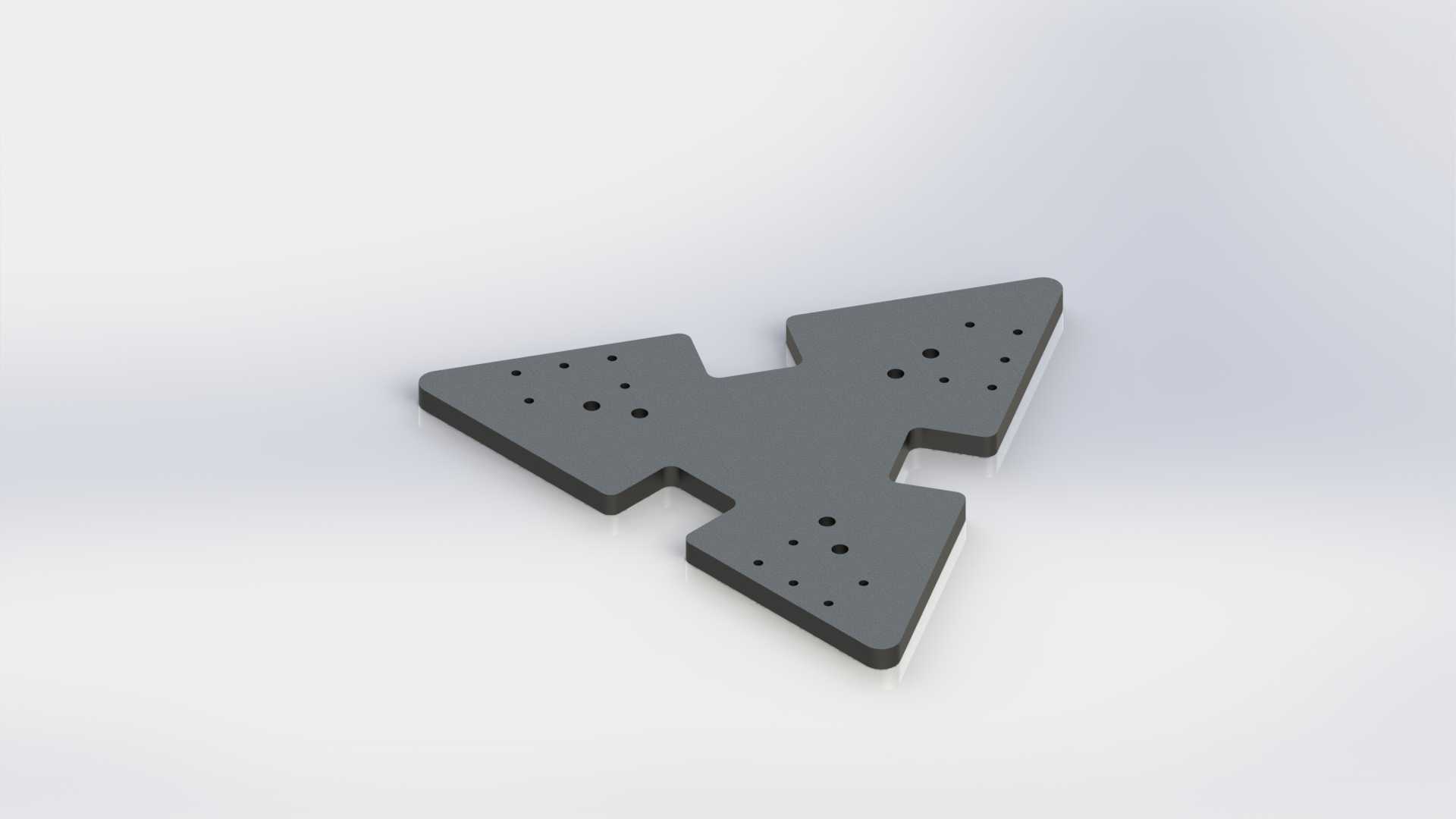

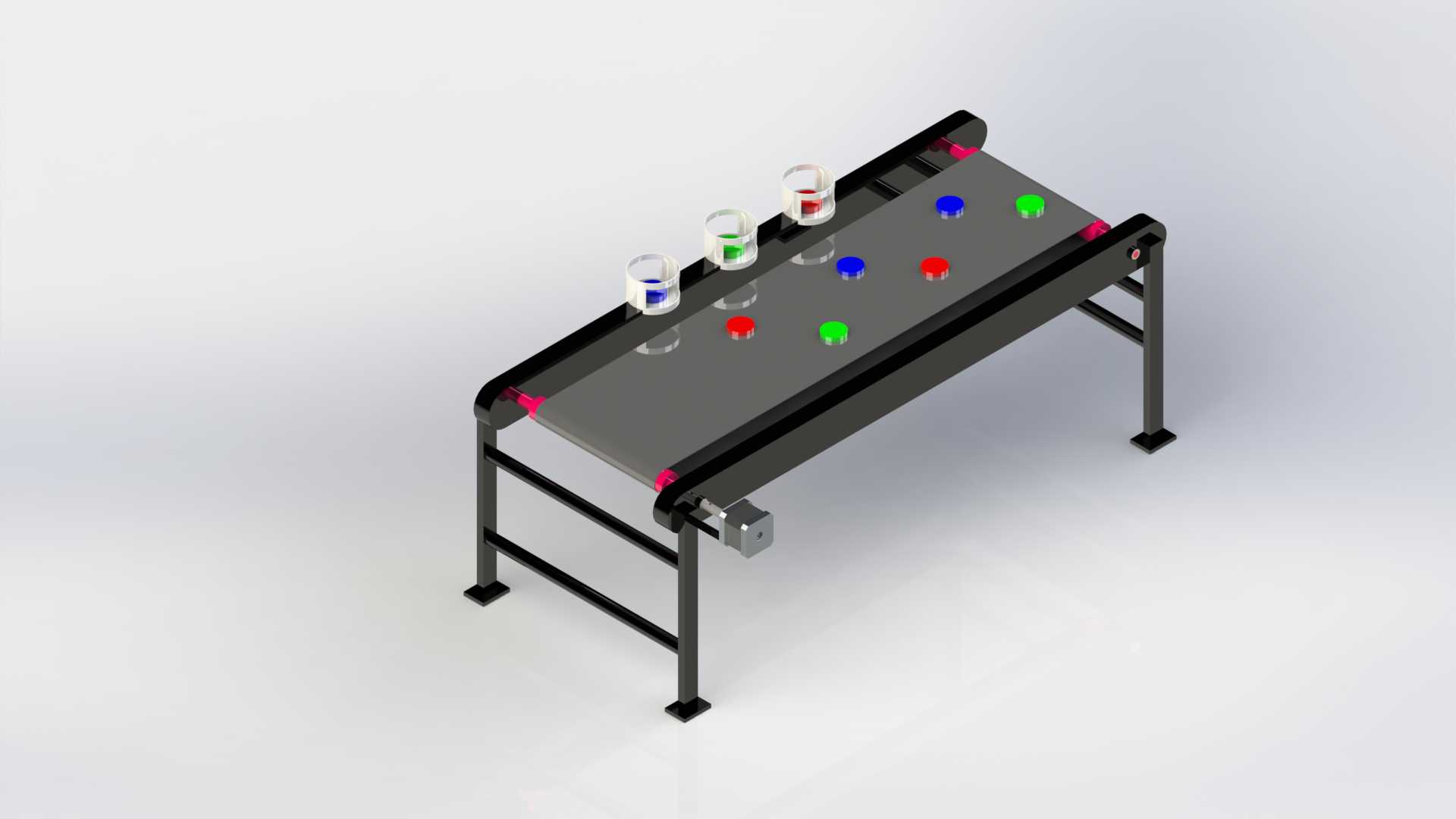

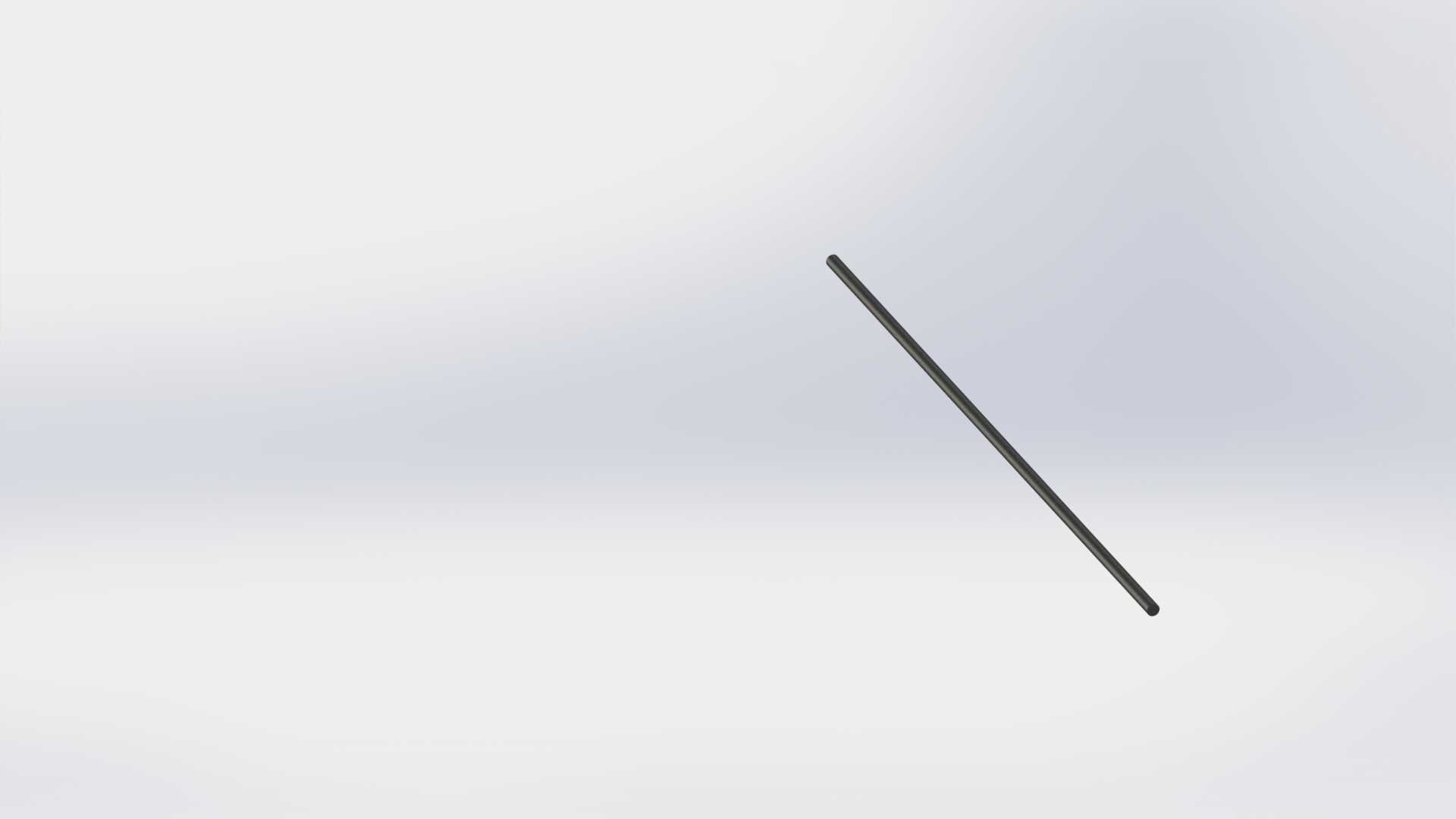

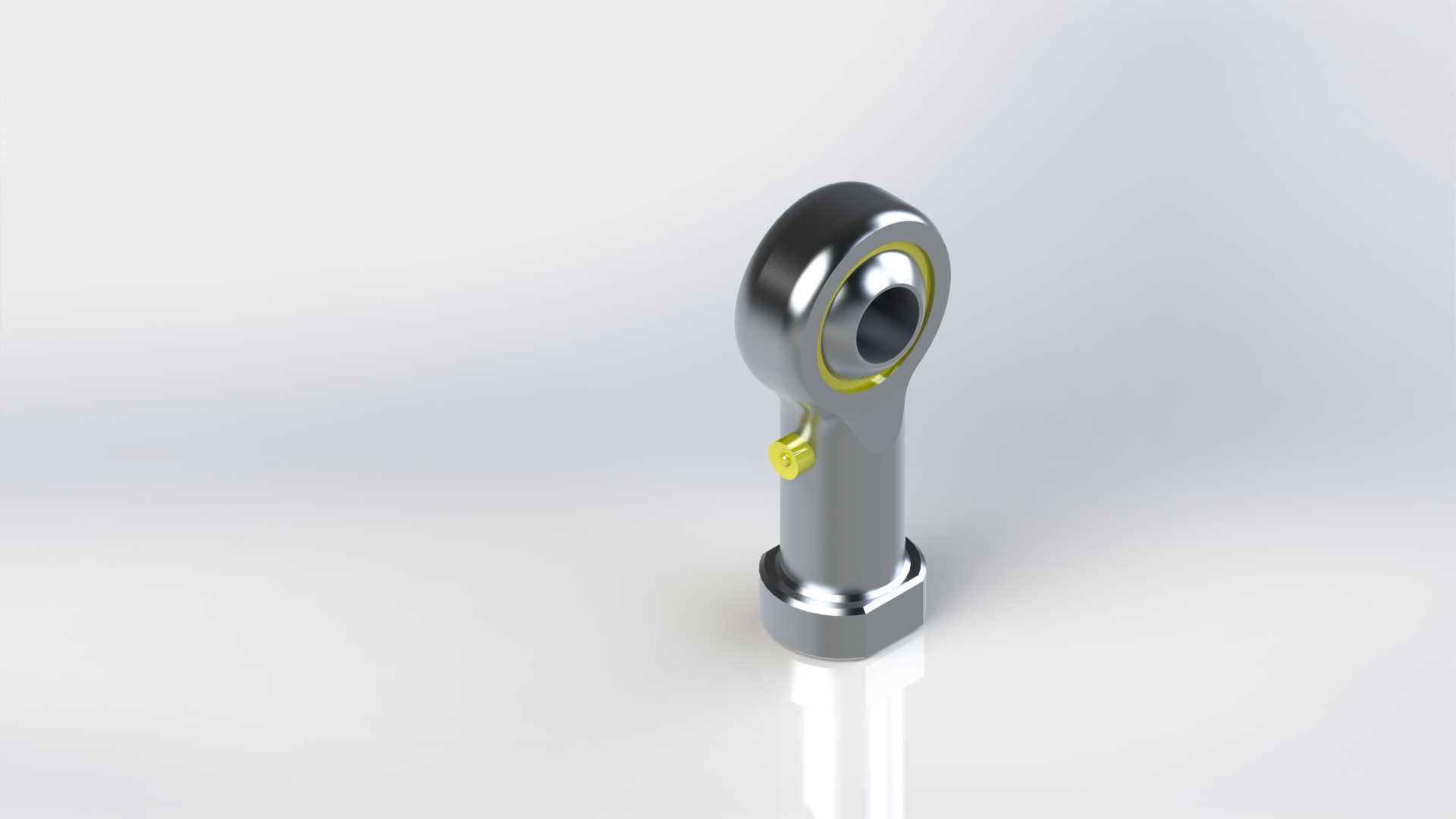

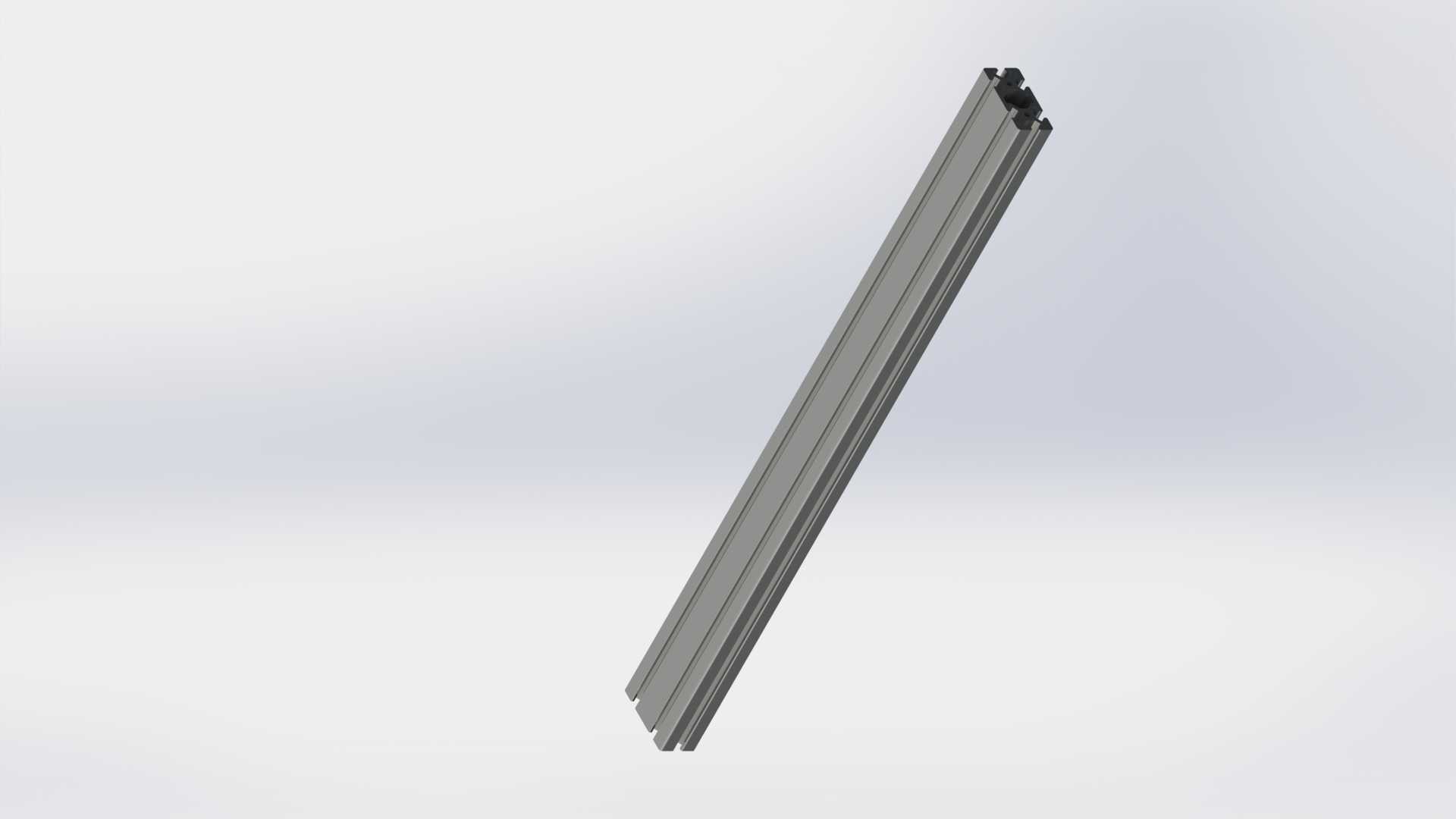

这套Delta并联机构的设计初衷，是解决离散制造业产线上小规格工件的高速分拣痛点，常见于3C电子小配件、食品包装小件、医药塑封制品的后段分拣工位，相比传统串联机械手，并联结构的运动惯量更低，在短行程往复分拣场景下节拍效率能提升40%以上，适配每分钟120次以上的分拣频次需求。整套设备采用铝型材搭建门型安装框架，框架的横向跨度预留了1200mm的输送线安装空间，纵向支撑高度可根据现场输送线高度做±200mm的调节余量，底部支撑脚配置可调脚杯，能够抵消地面不平整带来的安装误差，静平台安装在门型框架的顶部中心位置，三组主动臂通过精密铰支座与静平台连接，从动臂采用碳纤维轻量化杆件，配合万向球铰实现动平台的三自由度平动，动平台末端预留标准气动夹具安装接口，可根据分拣物料的形态更换吸盘、夹指等不同执行端。设计阶段优先考虑了视觉系统的安装兼容性，工业相机直接固定在静平台下方的居中位置，镜头垂直朝向下方输送线的待分拣区域，提前完成相机坐标系与机械手运动坐标系的标定，物料随输送线进入视觉识别区域后，系统会快速捕捉物料的外形、颜色特征，匹配预设的分类规则后，将坐标信息传输给运动控制器，驱动动平台快速移动到对应位置，通过气动执行件抓取物料后投放至对应料道。整套机构的运动行程覆盖输送线宽度方向800mm、长度方向600mm的矩形区域，垂直方向的有效工作行程为250mm，能够覆盖常规皮带输送线的全幅面分拣需求，安装时不需要对原有输送线做大规模改造，只需要将门型框架跨接在输送线两侧即可，框架与地面的固定可选择膨胀螺栓固定或者配重式无地脚安装，适配不同车间的地面条件。气路管线全部沿铝型材的内置槽道布置，从动臂的管线采用螺旋弹簧气管，避免高速运动过程中管线晃动带来的干涉问题，所有铰接位置都预留了润滑注油口，日常维护时不需要拆解机构即可完成润滑保养，视觉系统的补光灯集成在相机安装支架上，能够规避车间环境光变化对识别准确率的影响，即使在车间照明波动的工况下，识别准确率也能稳定在99.5%以上，完全满足工业产线的连续生产要求。
