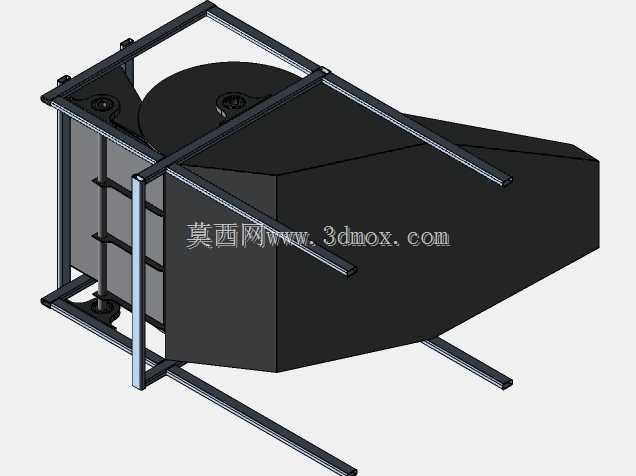

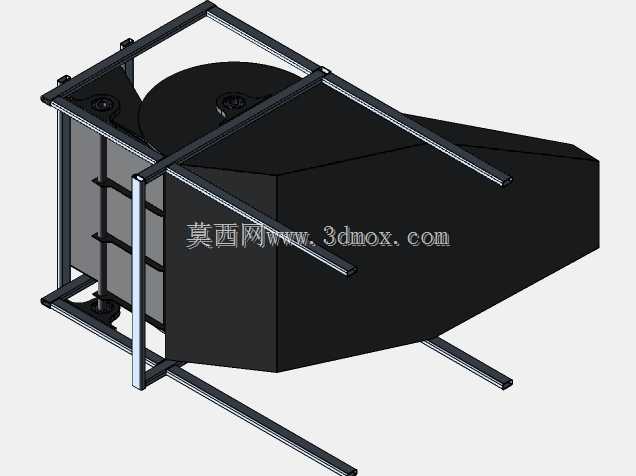

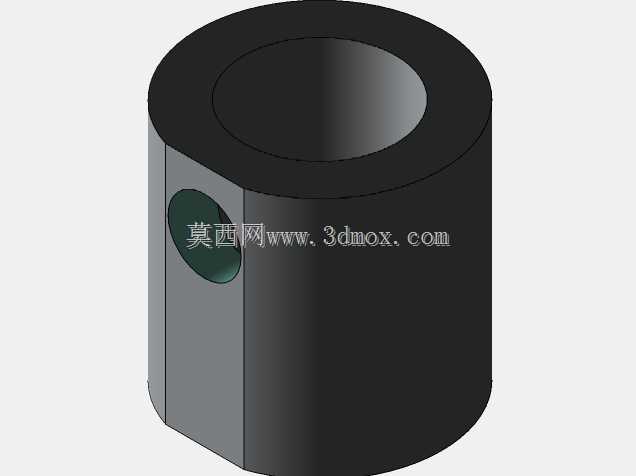

框架式瓦尔科夫卡传感配套装置结构

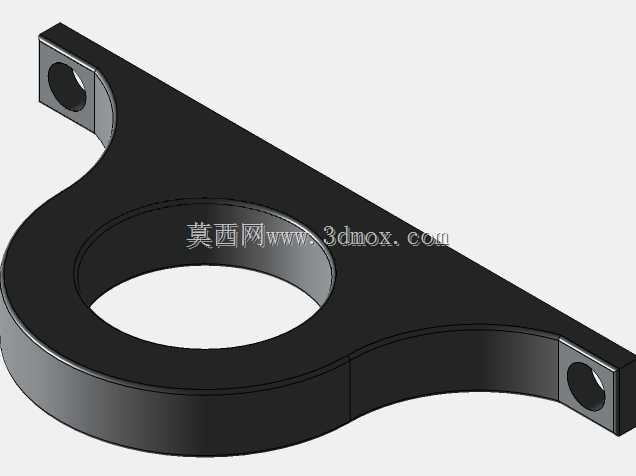

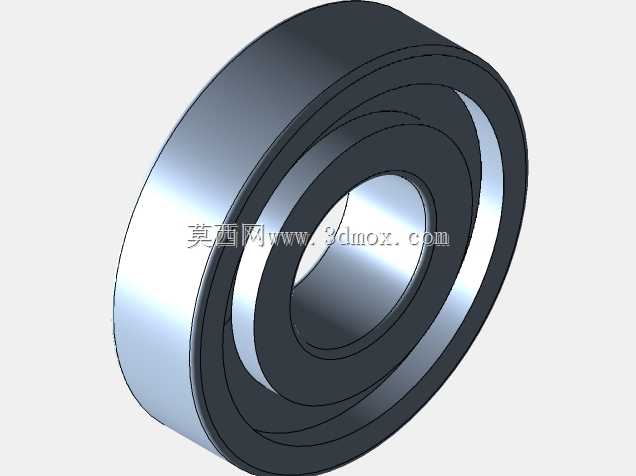

　　该装置的框架采用矩形型钢拼焊成型，所有型材交接处采用满焊工艺处理，焊后做整体去应力退火，避免长期使用后出现框架形变导致内部组件偏移，影响检测精度。框架的外侧预留了四个M12的安装吊耳孔，方便车间内吊装转运，底部的支撑型材上开有长圆形调节孔，可适配现场安装基础的孔位偏差，安装时可在±15mm范围内调整水平位置，降低现场安装的对位难度。装置内部的核心回转组件采用双轴承座支撑结构，轴承座与框架之间通过螺栓连接，预留了0.5mm的调整垫片间隙，可在装配时调整回转组件的同轴度，保证回转过程无卡滞、无径向跳动。外部的导流罩体采用薄钢板折弯成型，与框架之间采用快拆式卡扣连接，日常维护时无需拆卸整体框架，仅需打开卡扣即可拆下罩体，

　　检查内部回转组件的磨损情况。导流罩的收口角度经过流体仿真优化，可引导被测介质均匀流向内部传感检测区域，避免介质紊流导致检测数据出现波动。在工业现场的散料输送检测场景中，该装置可安装在皮带输送机的下料口位置，对下落的散料进行连续的成分、流量参数检测，框架的整体宽度控制在1200mm以内，长度为1800mm，高度为1100mm，可适配多数常规带宽的皮带输送机安装空间，无需对现有输送线做大规模改造。装置侧面预留了电气走线的穿线孔，孔内装有橡胶护线圈，避免线缆被金属锐边割破，穿线孔位置靠近框架的立柱，可顺着立柱布置线槽，保证布线整齐，避免现场作业时剐蹭线缆。框架的后侧预留了传感元件的安装位，可根据实际检测需求更换不同类型的检测探头，

　　安装位采用标准的螺孔布局，兼容多数常规工业传感元件的安装尺寸，无需额外加工转接板。回转组件的转轴一端伸出框架外侧，预留了联轴器安装位，可外接驱动电机实现主动回转，也可根据工况需求改为无动力随动结构，适配不同的检测流速要求。整个装置的所有外露金属表面均做喷塑处理，可适应车间内多尘、有轻微腐蚀的工况环境，延长设备的整体使用寿命。
