斜置式传感检测安装基座结构设计

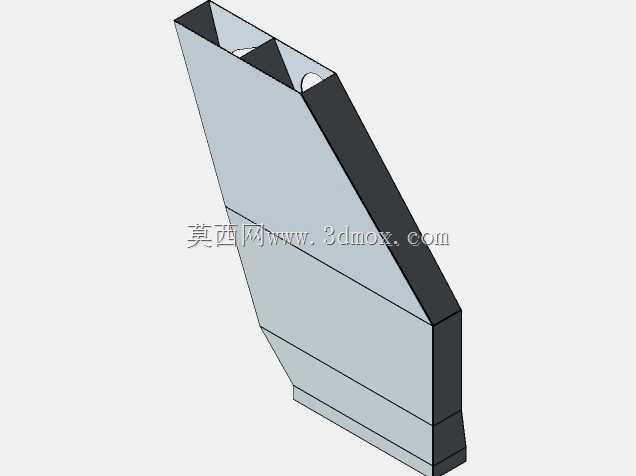

　　在工业自动化产线的视觉检测、物料到位识别、距离测算场景中，这类斜置式安装基座是配套光电类、接近类传感元件的常用承载结构，区别于常规垂直或水平安装的支架，它的斜向切面设计能够让传感元件的检测面以固定倾角对准待检测工位，避免垂直安装时检测光斑或感应面被物料表面的反光结构、凸起特征干扰，尤其适合输送线侧边的物料到位检测、工件姿态判别场景，能有效减少误触发概率。从结构设计逻辑来看，整体采用薄壁钣金折弯成型的思路，主体为等厚板材弯折形成的斜向腔体，腔体内部预留的两个圆形安装位是用来嵌入固定传感元件的，安装位的孔径匹配常规圆柱型传感元件的外径，安装时传感元件从腔体顶部嵌入后，可通过侧边顶丝或者背部粘接的方式完成固定，

　　不需要额外设计复杂的锁紧结构，兼顾装配效率与结构可靠性。腔体背部的平直端面是安装基准面，使用时可以直接贴合在设备机架的安装立板上，通过底部的折边结构承载竖向载荷，安装孔位可以根据实际机架的安装间距在背部平板上现场配钻，不需要提前预制固定孔位，适配不同设备的安装需求。外形上整体呈上宽下窄的斜楔形态，倾斜角度经过测算，能够让传感元件的检测轴线刚好对准输送线的物料通过中心位置，安装后不会突出到物料输送的通行边界内，避免被运行中的工件剐蹭，整体结构的外边缘都做了折边强化处理，薄壁结构不会因为长期受设备运行振动出现变形，保证传感元件的检测角度长期稳定。在实际选型适配时，需要注意基座的底部安装折边的宽度要匹配机架型材的安装面宽度，

　　斜向腔体的内部深度要大于所选传感元件的本体长度，保证元件嵌入后尾部的接线端能够完全收纳在腔体内部，不会外露被车间的粉尘、切削液污染，腔体顶部的开口可以配套加装透明防护盖板，在有飞溅杂物的工位使用时，既不影响传感信号的穿透，又能保护传感元件的检测端面不受损。这类结构没有复杂的曲面特征，建模时通过钣金折弯命令即可完成主体成型，不需要额外做拼接焊接设计，加工时可以直接通过数控冲床下料后折弯成型，加工成本低，交付周期短，适合批量配套自动化产线的检测工位使用，在轻工包装、电子元件组装、五金件加工的输送线检测工位都有广泛的适配空间，安装后不需要频繁调整角度，长期运行的维护成本极低。
