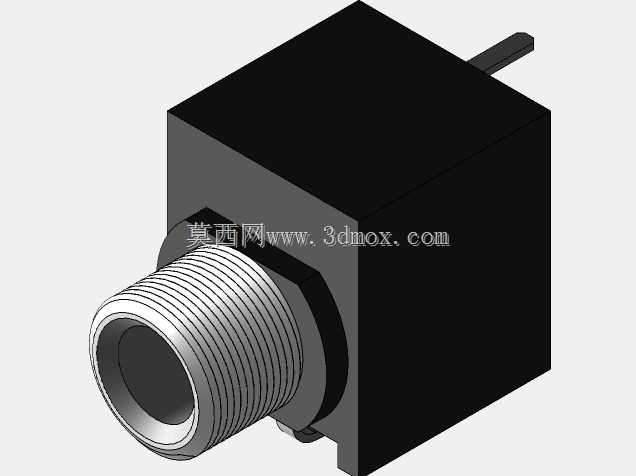

3.5mm音频插座PJ301M-12结构设计

　　这款3.5mm音频插座的三维结构设计，核心围绕消费电子、工业音频采集设备的板载连接需求展开，日常在便携音频播放器、工业传感信号采集终端、车载音频输入模块、桌面音频外设中都能见到这类连接件的身影，主要作用是实现3.5mm规格音频插头的机械固定与电气信号连通，兼顾音频信号传输的稳定性与装配的便捷性。从结构设计思路来看，主体采用方块式绝缘基座搭配金属螺纹接口的组合方案，绝缘基座选用耐温工程塑料材质，能够适配常规波峰焊、回流焊的加工温度要求，避免焊接过程中基座形变影响引脚定位精度；前端外露的金属螺纹接口采用铜质基材镀镍处理，既保证接口的耐磨性能，反复插拔后不会出现镀层脱落导致的接触不良问题，也能通过螺纹结构实现与设备面板的锁紧固定，

　　相比无螺纹的直插式插座，抗外力拉扯、抗振动的性能提升明显，适合在有一定振动工况的工业设备上使用。安装边界方面，方块基座的侧边预留了插装引脚的定位凸点，能够在PCB板焊接时快速对位，引脚间距符合常规音频插座的通用布线规范，设计人员在进行PCB Layout时不需要额外调整布线间距，可直接适配通用封装尺寸；前端螺纹接口的伸出长度经过测算，能够适配1mm-2mm厚度的设备面板安装，面板开孔尺寸与螺纹外径匹配，安装时从面板外侧穿入后通过配套锁紧螺母固定，不需要额外设计卡扣结构，装配工序简单，适合批量生产的流水线作业。功能特性上，插座内部的接触弹片采用弹性铜合金材质，弹片的弯折角度经过反复校核，保证插头插入时接触压力处于合理区间，

　　既不会因为压力过大导致插头插拔手感过紧、长期使用磨损弹片，也不会因为压力过小导致接触松动、出现音频信号断连的问题；基座后侧的定位引脚除了电气连接作用外，还能在焊接后增强插座与PCB板的结合强度，避免插头插拔时的侧向力导致焊盘脱落。在实际选型应用中，这类插座需要匹配对应引脚定义的PCB封装，设计三维模型时已经将引脚的伸出长度、基座的安装避让空间做了明确的尺寸界定，结构工程师在进行设备整机装配时，可以直接调用模型进行干涉检查，确认插座与周边壳体、其他电子元件的安全间隙，避免后期开模后出现装配干涉问题；同时模型还原了螺纹接口的牙型细节，在做面板安装结构设计时，可以直接匹配螺纹尺寸设计开孔与锁紧位，不需要反复测绘实物尺寸，能够大幅缩短结构设计阶段的校对周期。
