桌面式模拟单音合成器结构设计

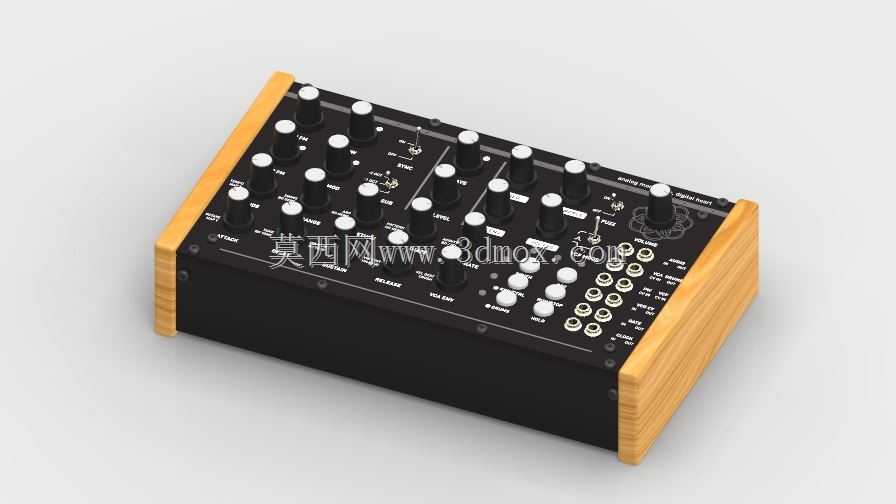

　　该设备为桌面放置型音频信号发生类电子乐器，整体采用长方体台式结构，两侧配置实木侧封板，既提升握持移动时的摩擦力，也能在设备放置时形成缓冲，避免金属壳体与桌面直接硬接触产生磕碰损伤。前面板集成全部操作控件与接口，所有旋钮、按键、接口均沿面板平面垂直布置，操作时无需倾斜设备即可完成全部参数调节，适配工作室桌面、演出临时操作台等多种放置场景，底部预留的平整支撑面可直接放置于标准工作台面，无需额外安装固定支架，也可根据使用需求加装标准机架耳板转换为机架式安装形态。设备核心功能为单声道音频信号合成，内部集成压控振荡器、压控滤波器、压控放大器三类核心模拟信号处理模块，同时搭载数字调制源实现参数的动态调制，

　　前面板上不同尺寸的旋钮对应不同调节精度的参数：大尺寸旋钮用于主音量、主振荡频率等高频调节参数，小尺寸旋钮用于调制深度、滤波共振等精细调节参数，所有旋钮的旋转阻尼经过匹配设计，调节时的段落反馈清晰，避免误触导致的参数偏移。面板下方的多组3.5mm接口为信号输入输出与调制信号接驳端，接口间距满足常规音频插头的插拔空间需求，相邻接口插拔时不会产生干涉。设计过程中优先考虑操作逻辑的合理性，信号流向从左至右依次对应振荡发生、滤波塑形、放大输出的处理链路，控件排布与信号流向完全匹配，操作人员可顺着信号路径依次调节参数，无需反复交叉操作不同区域的控件。壳体采用金属板材折弯成型，内部预留电路板安装柱位，

　　所有控件的安装孔位精度满足电子元器件的装配公差要求，侧封板与金属壳体采用沉头螺丝连接，连接后螺丝头完全没入木材表面，不会突出形成刮擦隐患。设备整体深度适配常规桌面的纵深尺寸，放置后不会占用过多工作台空间，前面板控件的高度差经过优化，前排旋钮不会遮挡后排控件的标识，坐姿操作时所有控件均处于视线覆盖范围内。
