欧式千斤顶配套滚花螺母结构设计

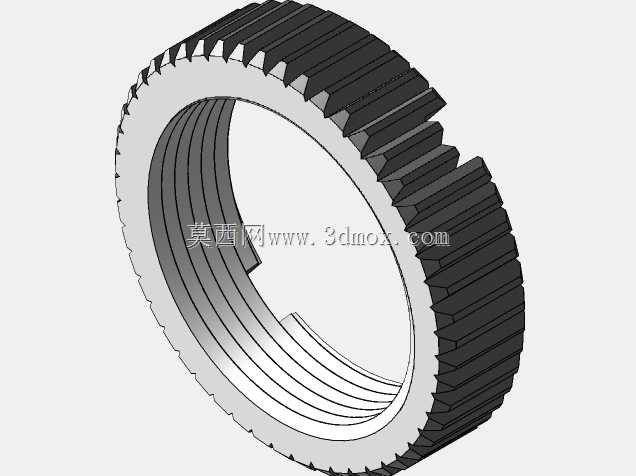

　　在起重顶升类手动工具的结构体系里，滚花螺母是欧式千斤顶实现载荷传递、行程调节的核心配合零件，区别于普通六角锁紧螺母，这类零件不需要额外扳手辅助施拧，操作人员直接通过外周滚花结构就能手动旋动调整，在无工具的野外抢修、设备临时调平场景里实用性极强。从实际工况来看，欧式千斤顶多用于车辆换胎、小型设备安装就位、轻型构件顶升支撑的场景，额定载荷多集中在2吨到10吨区间，滚花螺母作为和顶升螺杆直接配合的传动副部件，既要承受轴向的顶升载荷，又要在空载调整阶段实现顺畅的手动旋动，设计时需要平衡传动效率与结构强度的关系。这款滚花螺母采用环形整体结构，内孔加工连续梯形传动螺纹，和千斤顶的顶升丝杆形成滑动螺旋传动副，梯形螺纹的牙型角设计为30度，

　　相比普通三角螺纹，牙根强度更高，对中性更好，能够承受更大的轴向载荷，同时螺纹副的间隙控制在合理区间，既避免顶升过程中出现窜动晃量，又不会因为间隙过小导致旋动卡滞。外周采用直纹滚花结构设计，滚花的齿距、齿高经过匹配设计，齿高过浅会导致手动旋拧时打滑，尤其是操作人员手上沾有油污、灰尘的工况下，足够的滚花咬合深度能保证施力时不滑脱；齿高过深则会增加加工难度，同时滚花根部容易产生应力集中，在长期交变载荷下出现裂纹。螺母的轴向厚度根据配套千斤顶的额定载荷匹配，足够的螺纹啮合圈数能保证每一圈螺纹承受的载荷在材料许用应力范围内，避免出现螺纹滑牙失效。安装边界上，螺母的外径尺寸和千斤顶的外套筒内径预留合理配合间隙，

　　保证螺母在旋动过程中不会和外套筒发生剐蹭，同时螺母的端面加工有定位止口，和千斤顶的承载托盘配合时能够实现自动对中，避免顶升过程中出现偏载。从设计思路上，这类滚花螺母不需要做额外的表面装饰处理，加工完成后做发黑防锈处理即可，外周滚花除了满足手动施拧的需求，也能在装配过程中作为工装夹持的部位，方便内螺纹加工时的装夹定位。在实际选型替换时，需要重点核对内螺纹的公称直径、螺距、旋向，以及螺母的外径、轴向厚度尺寸，保证和原有顶升螺杆、外套筒的配合尺寸完全匹配，避免因为尺寸偏差导致装配后卡滞、承载能力不足的问题。日常维护中，这类螺母需要定期清理螺纹缝隙里的泥沙、铁屑，涂抹润滑脂降低螺纹副的磨损，延长整套顶升机构的使用寿命。
