摩托车用管状承载车架结构设计

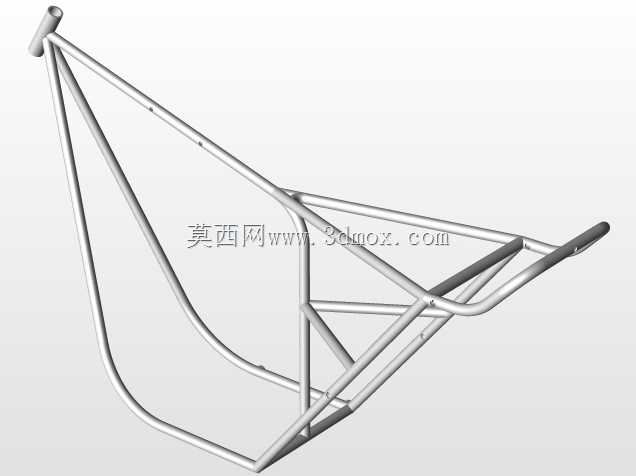

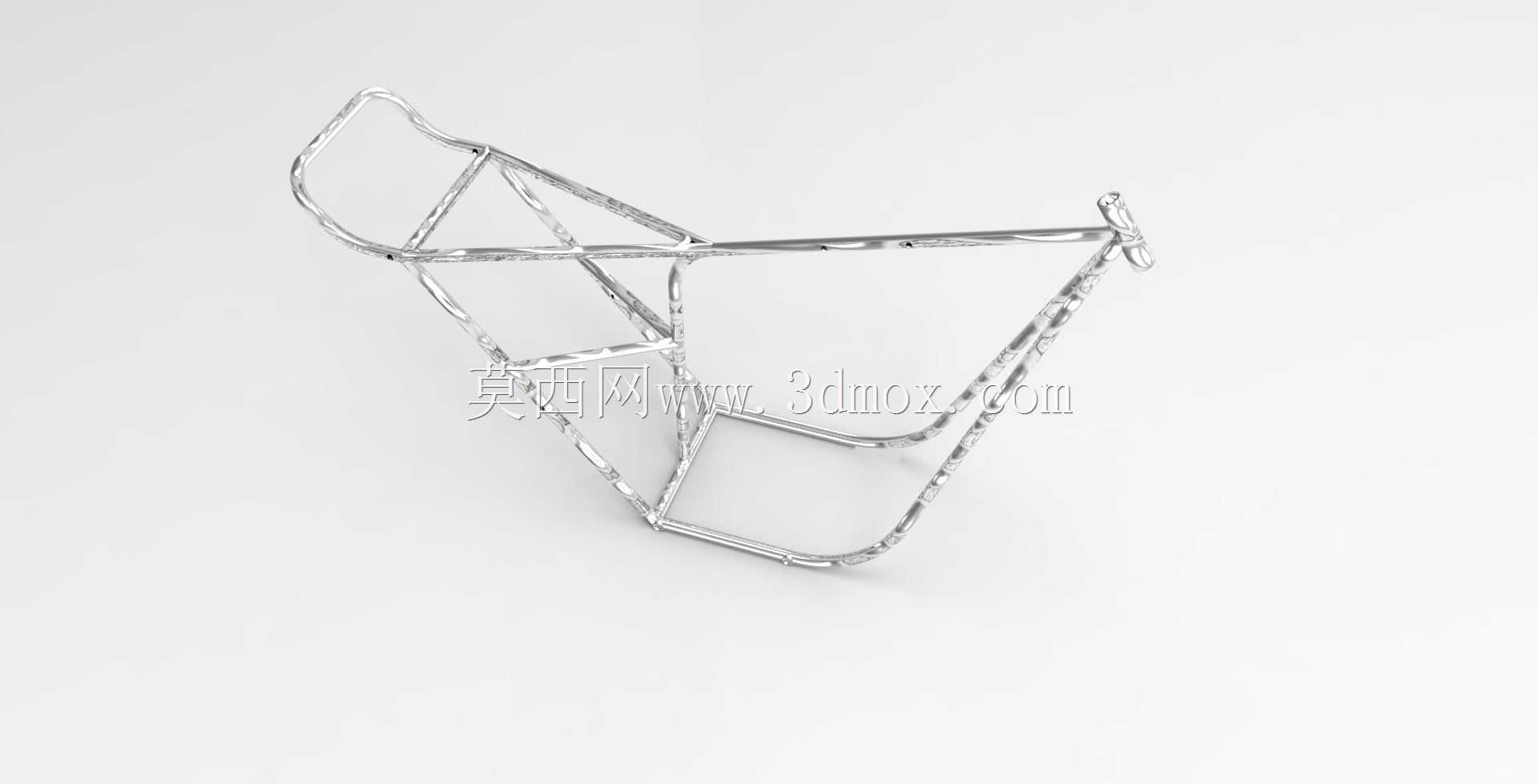

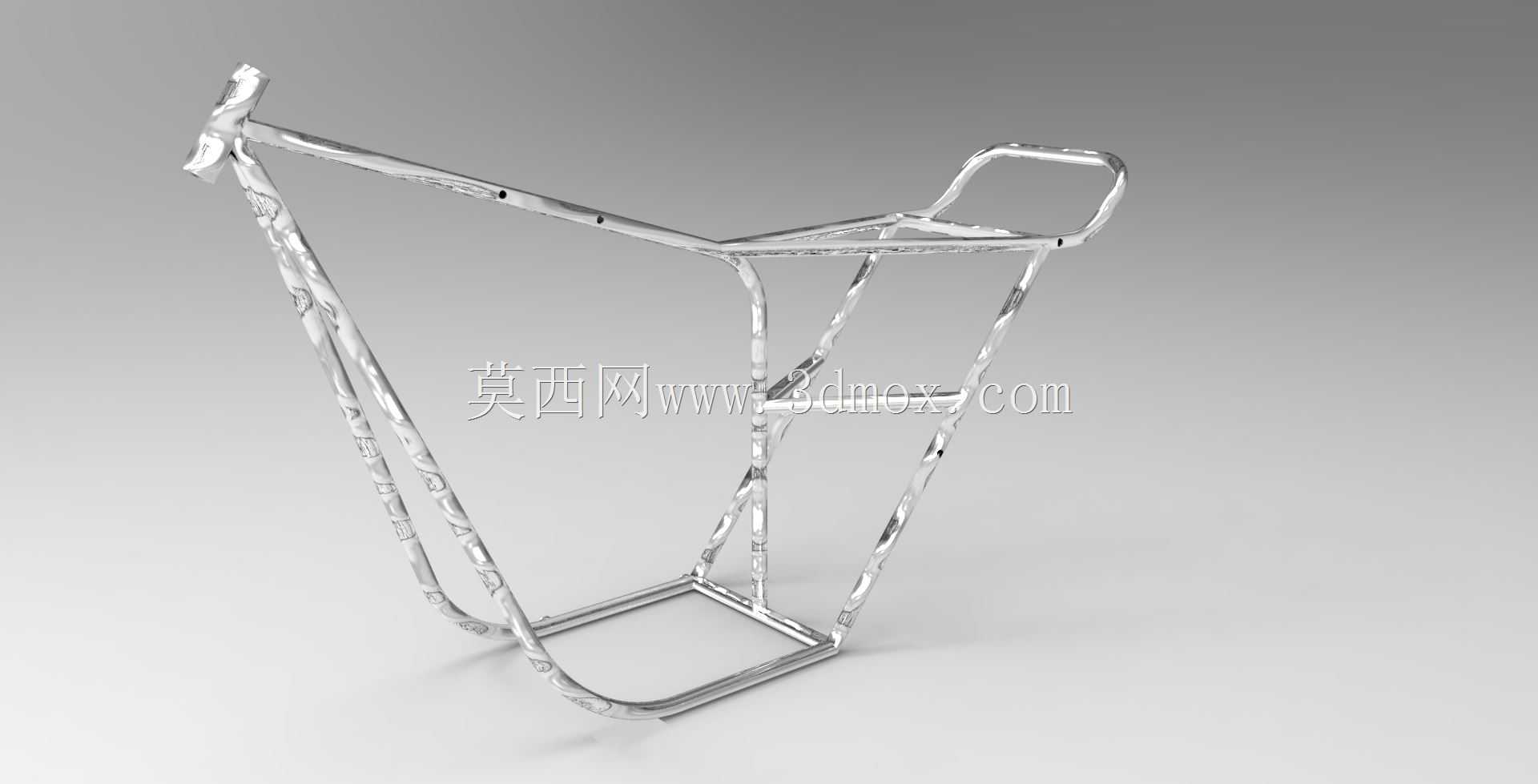

　　这款管状车架是两轮摩托车的核心承载构件，日常骑行场景中，需要承接发动机、油箱、座椅、转向机构、悬挂系统等全部车载部件的安装固定，同时传递路面颠簸带来的冲击载荷、动力输出的扭矩以及制动时的惯性力，是决定整车行驶稳定性与结构寿命的核心部件。从结构设计逻辑来看，整体采用变径圆管拼接的空间桁架结构，没有冗余的封闭板材，在保证结构强度的前提下尽可能降低自重，符合摩托车轻量化的设计需求。车头位置的立管是转向机构的安装基准，设计时预留了标准的转向轴承安装位，立管角度经过匹配整车轴距设定，保证转向操作的灵活性与高速行驶的直线稳定性。主承载梁从车头位置向后下方延伸，衔接发动机安装吊点区域，这部分管件采用加厚壁厚设计，因为发动机工作时的持续振动、

　　急加速时的扭矩反作用力都会集中在这个区域，管件之间的衔接处采用相贯线切割后满焊处理，避免应力集中导致的焊缝开裂。后部的副车架区域采用稍细的管件弯折成型，主要承载座椅与乘员重量，同时预留了后减震器的上安装点、后摇臂的铰接轴位，安装边界严格匹配常规跨骑摩托车的通用接口尺寸，不需要额外改制就能适配多数同排量车型的配套部件。侧面的斜向加强撑连接主横梁与下部纵梁，形成稳定的三角形受力结构，过弯时的侧向载荷、颠簸路面的纵向冲击都能通过多根管件分散传递，不会出现局部应力过载的情况。管件上预留的小孔位是线束固定、外观覆盖件安装的定位孔，孔位位置避开了管件的高应力区域，不会因为开孔降低结构强度。整个车架的焊接变形量在设计阶段就做了预补偿处理，保证各安装点的位置度公差符合装配要求，不需要后续大量校形就能完成整车装配，实际生产中可以采用冷弯成型加机器人焊接的工艺批量生产，管件的弯折半径都符合常规弯管设备的加工能力，不需要定制特殊工装就能完成加工。
