ECL30USXX-T XP开关电源板结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:585298
  • ECL30USXX-T XP开关电源板结构设计
  • ECL30USXX-T XP开关电源板结构设计
  • ECL30USXX-T XP开关电源板结构设计

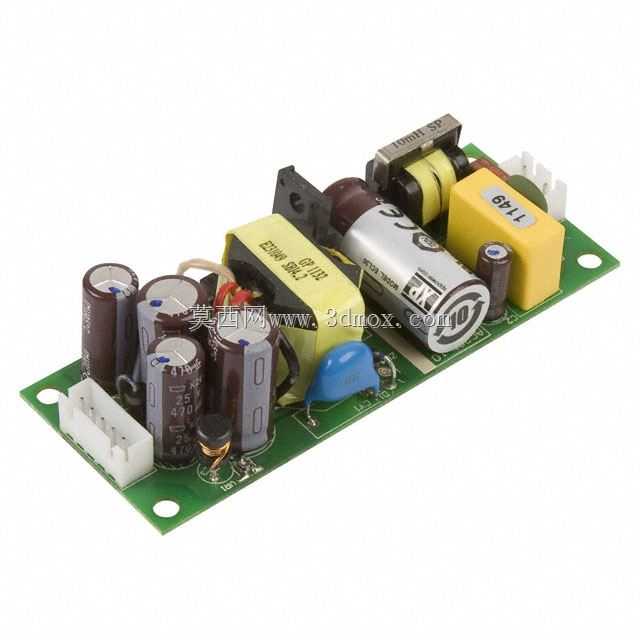

  这款电源板的结构设计围绕小体积嵌入式供电场景展开,常见于工业控制板卡、小型传感检测终端、紧凑型通讯外设这类对安装空间有严格限制的设备内部,作为整机的AC-DC转换核心,承担将市电输入转换为稳定低压直流输出的功能,为后端的主控芯片、传感单元、通讯模块提供可靠的供电支撑。从结构布局来看,PCB板采用长条形窄边设计,板边预留两个对称的安装定位孔,适配M3规格的固定螺丝,可直接锁附在设备内部的塑料立柱或者钣金凸台上,安装时无需额外设计转接支架,板端接插件采用卧式针座布局,接线方向平行于板面,不会额外占用垂直方向的空间,适配厚度空间局促的壳体装配需求。板上元器件的排布充分考虑了安规距离要求,高压输入侧的滤波电容、共模电感、

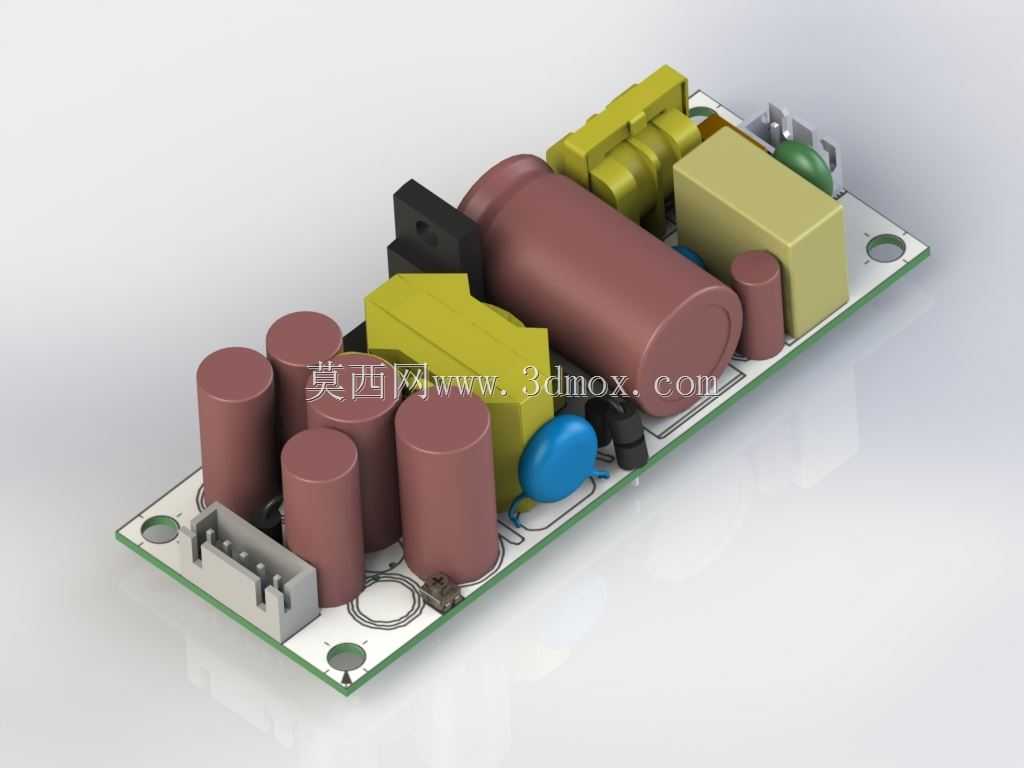

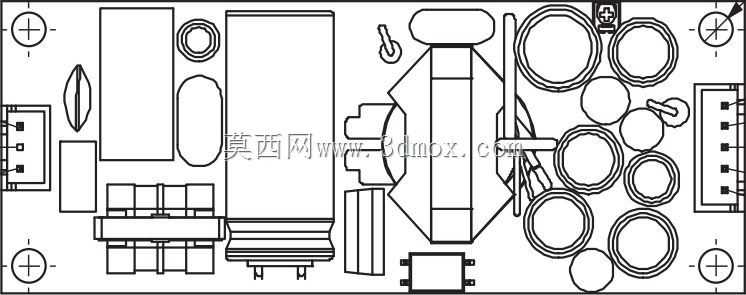

  整流器件集中布置在板体一端,低压输出侧的滤波电容、稳压元件靠近输出接插件布置,高低压区域之间预留了足够的爬电距离,满足常规工业设备的安规设计要求。大体积的电解电容采用卧贴结合点胶固定的方式布置,既压缩了整体高度,也能提升设备在振动工况下的元器件连接可靠性,避免长期振动导致电容引脚脱焊。磁性元件如共模电感、变压器的布置避开了板边安装孔的应力集中区域,防止装配时的螺丝锁紧应力传递到磁性元件引脚造成虚焊。建模过程中还原了板上所有核心元器件的外形轮廓与相对位置,包括不同容值的电解电容、安规电容、共模电感、整流桥、滤波电感、输出接插件的实际尺寸,在进行整机结构设计时,可以直接导入该模型进行装配干涉检查,提前预判电源板与周边结构件、

  线束的空间冲突,不需要额外对电源板进行逆向测绘。设计时也考虑了散热空间的预留,功率器件的上方没有布置过高的元器件,保证空气对流的通道顺畅,在密闭壳体内部也能通过板体自身的铜箔散热带走部分热量,不需要额外加装散热片即可满足额定功率下的长期运行需求。板体边缘做了圆角处理,避免装配时划伤操作人员或者周边的线束绝缘层,接插件的引脚位置与板上丝印的定位标记对齐,方便生产过程中的插件焊接与后续的接线作业。
