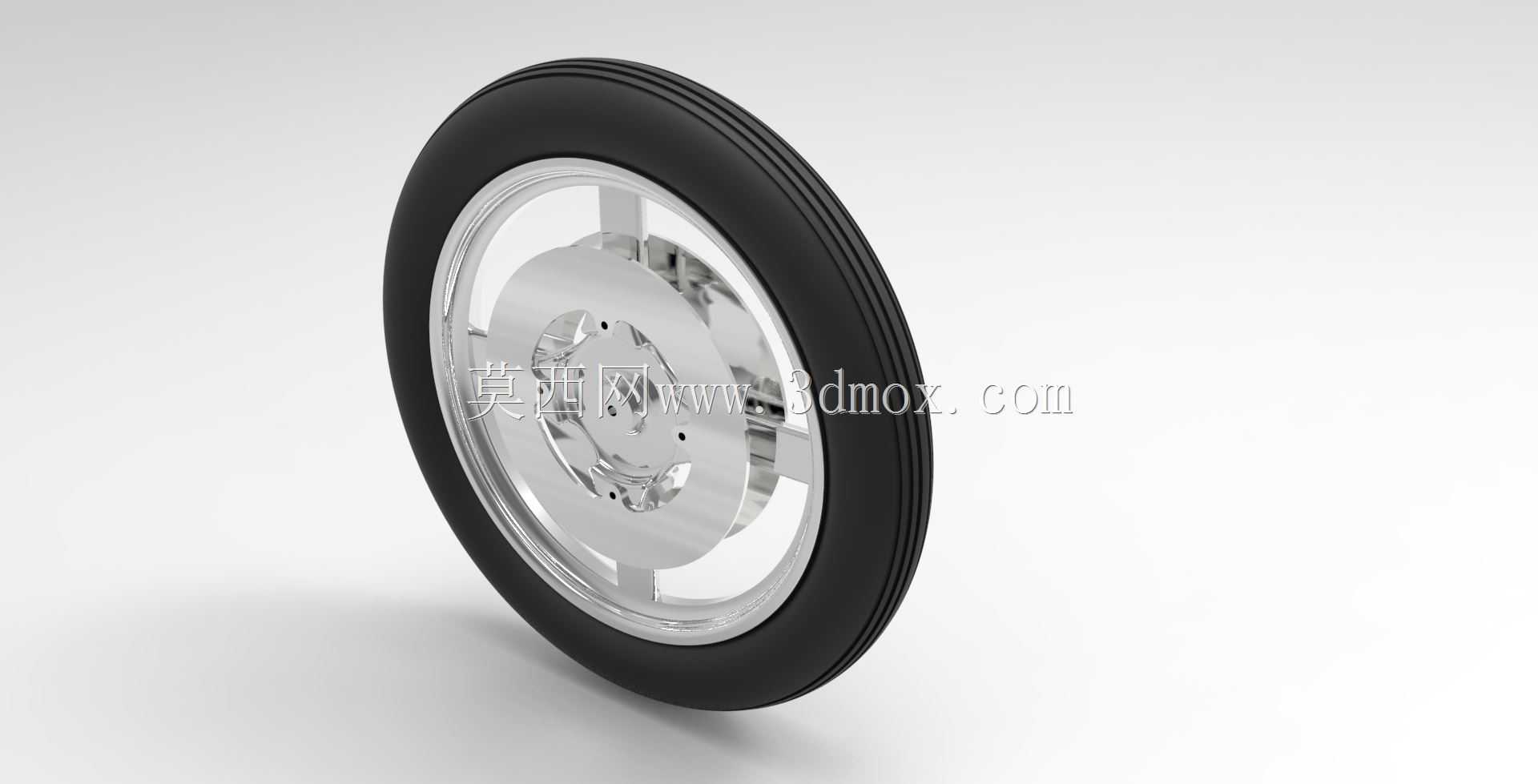

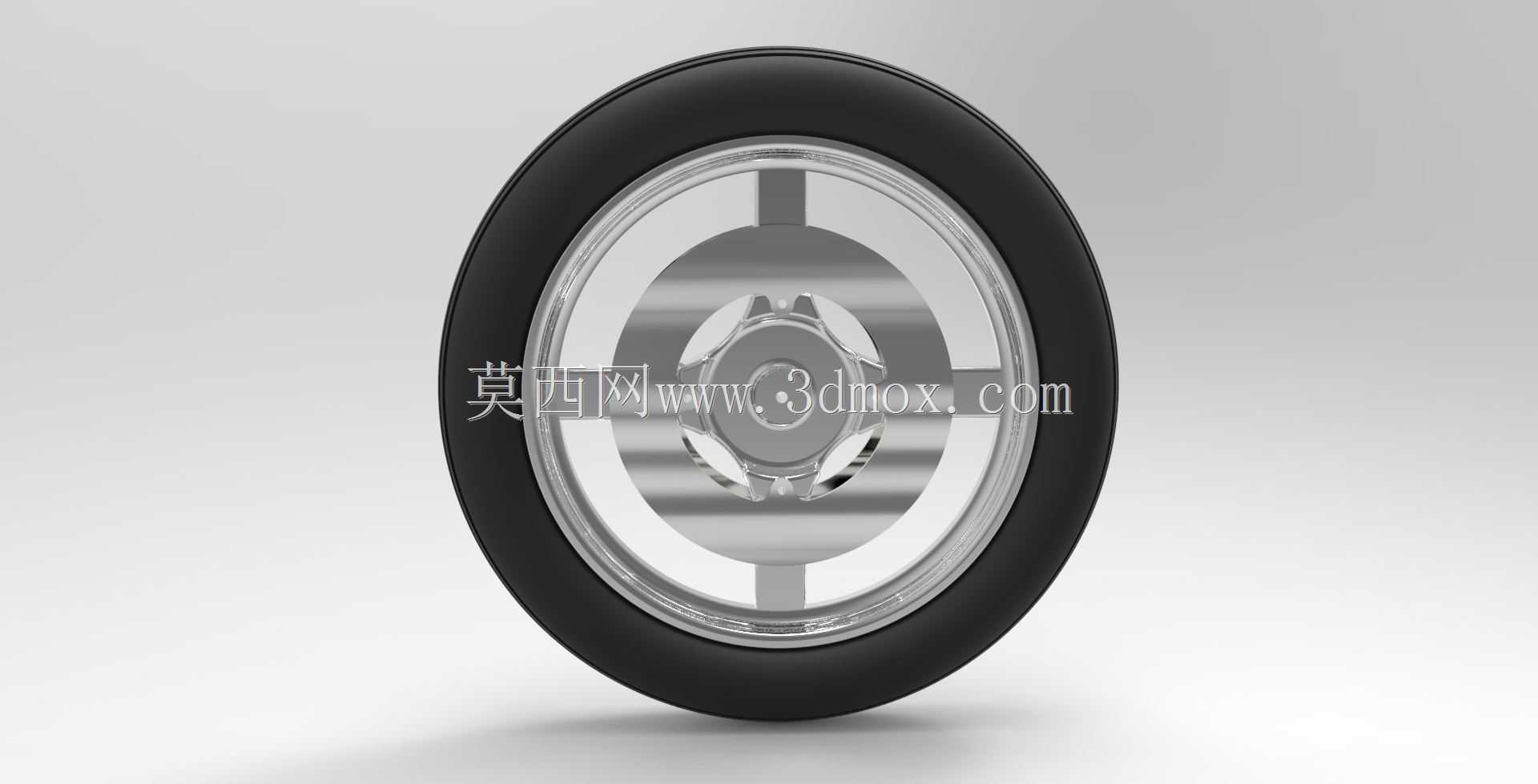

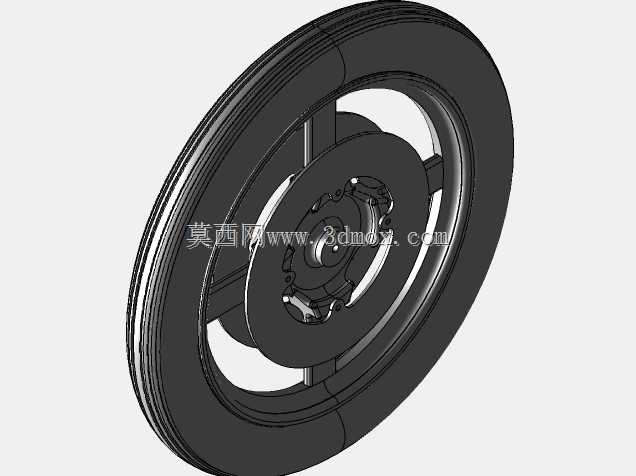

摩托车带制动盘前轮总成结构设计

　　这款前轮总成是面向两轮摩托车行走系统开发的配套部件，日常主要适配中小排量通勤类摩托的前轴安装位，承担整车前部承载、行进导向以及制动减速的核心功能，是摩托车行走系统里直接关联行驶安全的关键组件。从实际装车场景来看，该总成需要匹配前减震器的安装间距、前轴的轴径公差，同时要兼顾制动卡钳的安装对位，设计时首先要确认轮辋的适配轮胎规格，对应常规通勤摩托的17寸轮辋尺寸，轮辋的槽宽、胎圈座角度严格遵循摩托车轮胎的安装标准，避免装车后出现轮胎脱圈、动平衡超差的问题。制动盘采用浮动式安装结构设计，盘体通过连接铆钉与轮毂安装座连接，制动过程中盘体可产生微小的轴向浮动量，抵消卡钳安装的微小位差，减少制动时的抖动传递到车把，提升制动平顺性；

　　盘体的通风槽结构沿径向均匀分布，连续制动时可通过行驶气流带走摩擦热量，避免制动盘热衰减导致制动力下降。轮毂部分采用辐条式承力结构，辐条的分布角度经过受力校核，可承受过坑、紧急制动时的冲击载荷，轮毂中心的轴承安装位预留了标准轴承的压装公差，同时设计有油封安装槽，避免行驶中泥水进入轴承滚道造成磨损提前失效。设计过程中优先考虑了部件的通用性，安装孔位、轴孔尺寸匹配主流同排量摩托的前减震安装尺寸，维修替换时无需额外改动减震或前轴部件；制动盘的摩擦面厚度、有效摩擦半径匹配对应规格的单活塞卡钳，制动时的制动力矩分配符合前轴载荷转移的特性，避免前轮过早抱死引发侧滑。轮辋与轮毂的连接部位做了加强筋过渡，减少应力集中带来的断裂风险，

　　整个总成的动平衡基准设置在轮毂中心轴孔位置，生产装配时可直接以此为基准做动平衡校正，减少装车后的高速抖动问题。实际使用中，该前轮总成可适配城市通勤、非铺装路面轻度行驶的使用场景，各部件的安装边界都预留了足够的装配间隙，不会在减震压缩、转向打满的情况下与前泥瓦、减震筒发生运动干涉。
