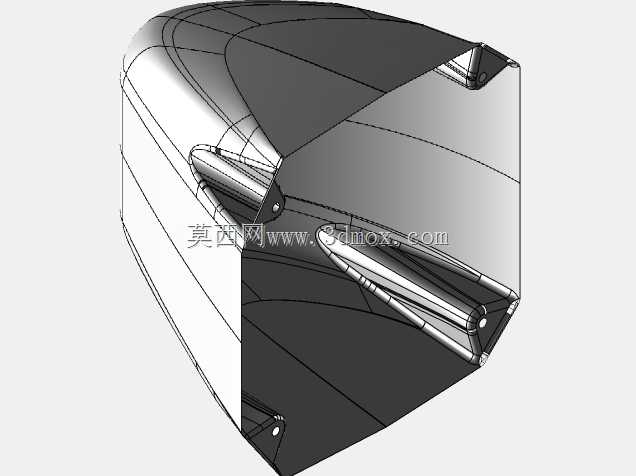

FEST17仿生传感鼻端结构三维设计

　　这款鼻式传感端结构，最初是面向气体组分检测、环境参数采集类设备做的配套端件设计，在工业现场的有毒有害气体巡检、密闭空间作业前环境侦测、民用新风系统进气端空气质量采样这类场景里，都能作为传感模块的前端承载结构使用。设计之初最先敲定的是安装边界约束，整个端件的外轮廓做了弧面收窄的导向造型，没有突出的尖锐棱边，既可以在设备推入狭窄检测点位时避免剐蹭管壁或被测物体表面，也能引导待测气流顺着弧面均匀流入传感元件的布设区域，避免直吹造成的检测数值波动。结构上做了分层式的腔体设计，外层是一体化的防护壳体，壁厚均匀控制在1.8mm，既保证日常使用中的抗磕碰能力，也不会因为壁厚过大增加不必要的整体重量；内层预留了三个对称分布的传感元件安装位，

　　每个安装位都做了定位凸台和走线槽，安装时不需要额外做定位治具，顺着凸台推入就能对准采样孔，走线顺着预设的槽位排布，不会出现线缆挤压遮挡采样通路的问题。端件的连接侧做了快装卡扣结构，和设备主体对接时，对准卡槽旋转15度就能完成锁紧，不需要额外打螺丝固定，日常维护更换传感元件时，徒手就能拆下端件，不需要借助专用工具，适合现场快速运维的需求。外形上的多段弧面过渡不是单纯做外观造型，每一段曲面的曲率都是经过气流仿真验证的，当端件正对气流方向时，气流会顺着外弧面分流，一部分从侧面的导流槽进入采样腔，不会因为端件遮挡形成紊流区，保证传感元件接触到的气流是实时流动的待测气体，不会出现腔体内气体滞留导致的检测滞后问题。安装边界上，

　　端件和主体对接的配合面做了一圈密封槽，配套装入密封圈后可以达到IP54的防护等级，在多粉尘、有轻微喷淋的工业现场使用时，不会有外界杂质从对接缝隙进入设备内部，损坏内部的电路元件。三个安装位的间距做了等距排布，不同检测原理的传感元件可以互换安装，不需要修改端件结构，比如需要检测可燃气体时装催化燃烧元件，需要检测VOC时装半导体元件，接口尺寸完全通用，能适配同系列不同检测需求的设备，减少配套结构件的开模种类，降低整体的生产和运维成本。端件前端的三个凸起支撑点，是考虑到设备放置时前端容易磕碰接触面做的防护设计，支撑点突出端面0.5mm，即使端件正面撞到硬质表面，也是支撑点先接触受力，不会直接磕碰采样孔的位置，避免采样孔变形堵塞影响进气效率。
