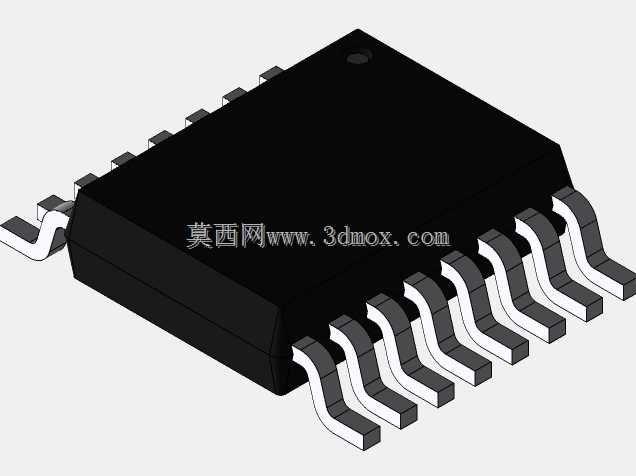

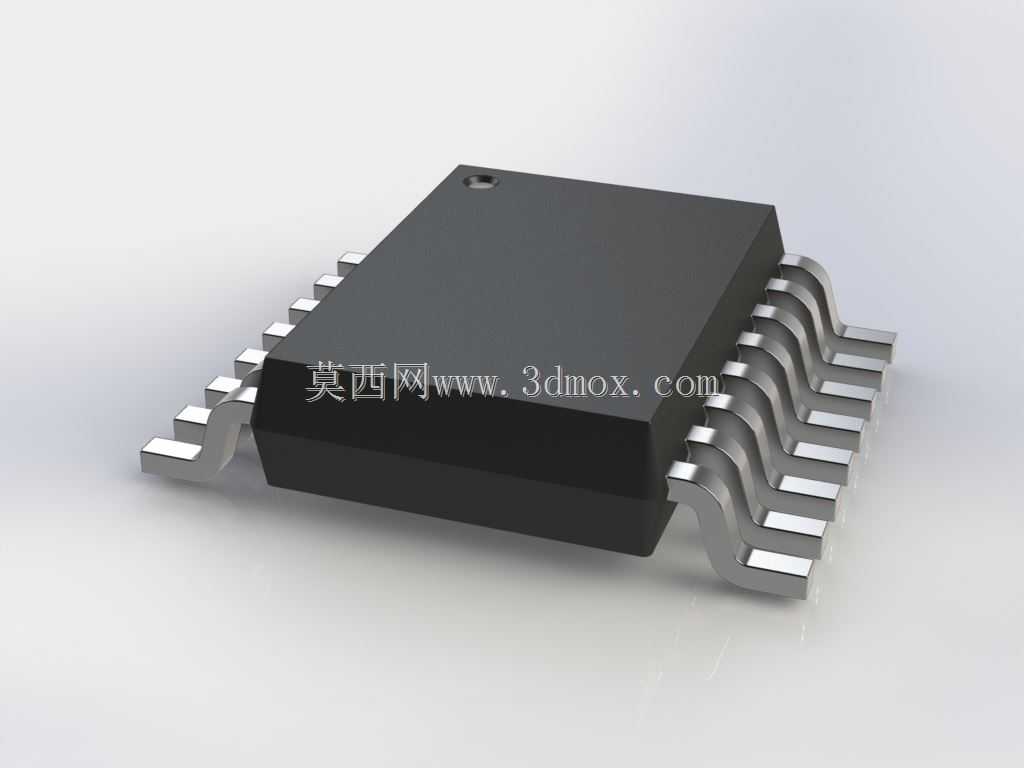

MSOP-16封装贴片式电子元器件三维结构

　　在工业传感检测、消费电子控制板、工业通讯模块的PCB布局设计环节，MSOP-16封装的元器件是高密度板卡设计中极为常见的表贴器件，这类封装的三维建模精度，直接影响到PCB装配阶段的干涉检查、钢网开孔设计、回流焊工艺仿真的最终效果。从实际工程应用来看，这类16引脚的微型小外形封装器件，多用来承载传感信号调理芯片、小型接口转换IC、低功耗传感采集前端电路，在工业现场的温湿度传感节点、小型压力变送模块、便携检测设备的主控板上都有大量应用，板卡设计时如果没有精准的三维模型做空间校验，很容易出现引脚与周边阻焊层、相邻贴片电容电阻的间距不足，或是器件本体与板上接插件、结构支撑柱发生装配干涉的问题。

　　这款模型的设计完全贴合实际量产器件的外形公差要求，本体部分的塑封尺寸严格参照MSOP-16的行业通用封装规范，边角的脱模斜度、本体顶面的定位标记凹点都做了还原，能够满足结构设计时的视觉识别与定位需求。两侧的鸥翼型引脚是建模的核心细节，每一个引脚的弯折弧度、引脚末端的共面度、引脚之间的中心间距都严格对应实际封装的尺寸参数，引脚与塑封本体的衔接位置也还原了实际器件的包胶结构，不会出现建模时常见的引脚与本体错位、间隙过大的问题。在安装边界的设计考量上，模型预留了表贴焊接后的焊盘占用空间，器件本体下方的悬空高度也符合实际回流焊后的装配间隙，能够支撑工程师完成PCB布局时的安全间距校验，包括器件与周边元器件的最小电气间隙、

　　结构件与器件本体的安全距离、返修操作时的工具预留空间都可以依托这个模型完成校核。不同于简化的封装轮廓模型，这款模型还原了器件的真实外观细节，在做产品渲染、装配工艺演示、数字孪生板卡搭建时，能够更贴近真实的成品效果，避免因为模型过于简化导致的设计判断偏差。对于从事传感模块开发、小型工控板设计的工程师来说，精准的封装三维模型能够大幅减少打样阶段的装配问题，提前规避因为封装尺寸不符带来的生产返工，尤其是在高密度布板的场景下，每一个器件的外形尺寸、安装高度、引脚位置的精度，都会直接影响整块板卡的可制造性。建模过程中也充分考虑了不同设计软件的装配适配性，模型的坐标原点设置在器件本体的中心底面位置，导入PCB设计软件或是机械装配环境时，可以直接对齐封装的原点坐标，不需要额外做位置调整，引脚的排布方向也对应标准的丝印标识方向，能够和原理图的引脚定义一一对应，减少建模导入后的核对工作量。
