传感器配套U型卡槽金属固定安装件

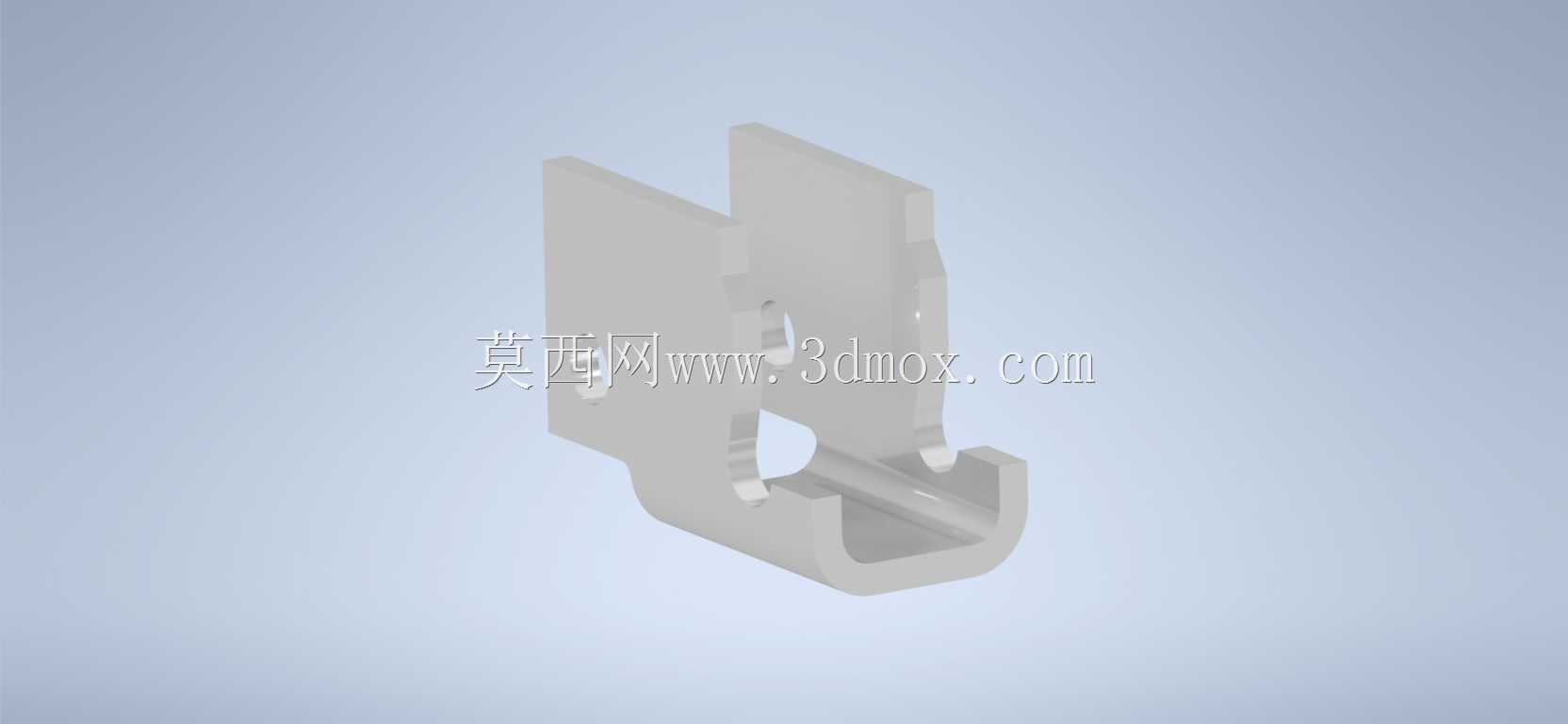

　　这款金属安装件主要面向工业传感检测场景的配套固定需求，在自动化产线的工件到位检测、位置限位、物料识别工位中，承担传感器的承载与定位功能，避免传感器直接安装在设备机架上出现的位置偏移、振动松脱问题，保障检测信号的稳定输出。从结构设计来看，整体采用钣金折弯一体成型思路，主体为双侧对称立板搭配底部U型承托槽的结构，双侧立板上预留的定位缺口可与传感器外壳的凸筋形成卡合限位，无需额外打胶即可限制传感器的轴向窜动，底部U型槽的开口尺寸匹配常用圆柱型、方块型传感器的外径公差，安装时可直接将传感器沿槽体推入到位，配合立板上的安装孔位穿入紧固螺钉即可完成锁附，相比传统的环形抱箍安装方式，装配效率提升40%以上，

　　且不会出现抱箍锁紧力过大压损传感器外壳的问题。设计阶段充分考虑了现场安装的边界条件，双侧立板的外侧平面作为安装基准面，可直接贴附在设备型材、机架立板的安装面上，立板上的长圆孔预留了±3mm的位置调节余量，现场调试时可根据实际检测距离微调传感器的前后位置，无需重新打孔。整体外形的宽度控制在常见2020、3030工业铝型材的安装面宽度范围内，不会出现安装件超出型材边缘干涉周边运动部件的问题，底部U型槽的承托深度经过校核，当传感器推入到位后，传感器检测端面与安装件前端面的距离刚好匹配常规漫反射、对射传感器的最佳检测距离区间，减少现场调试的反复调整工作量。结构的折弯圆角采用钣金加工常用的R0.5圆角，避免折弯处出现应力集中断裂的问题，

　　所有外露棱边都做了去毛刺处理，防止安装调试过程中划伤操作人员手部，双侧立板的平行度公差控制在0.1mm以内，保证传感器装入后不会出现倾斜，避免检测光轴偏移导致的检测误判。在物料输送线的分拣工位应用时，该安装件可直接固定在输送线侧边的铝型材上，将光电传感器固定在槽体内，长期承受输送线运行的振动也不会出现位置偏移，相比塑料材质的安装座，金属材质的抗老化、抗冲击性能更强，在有切削液、少量油污的机加工工位也能长期稳定使用，不会出现材质脆化断裂的问题。
