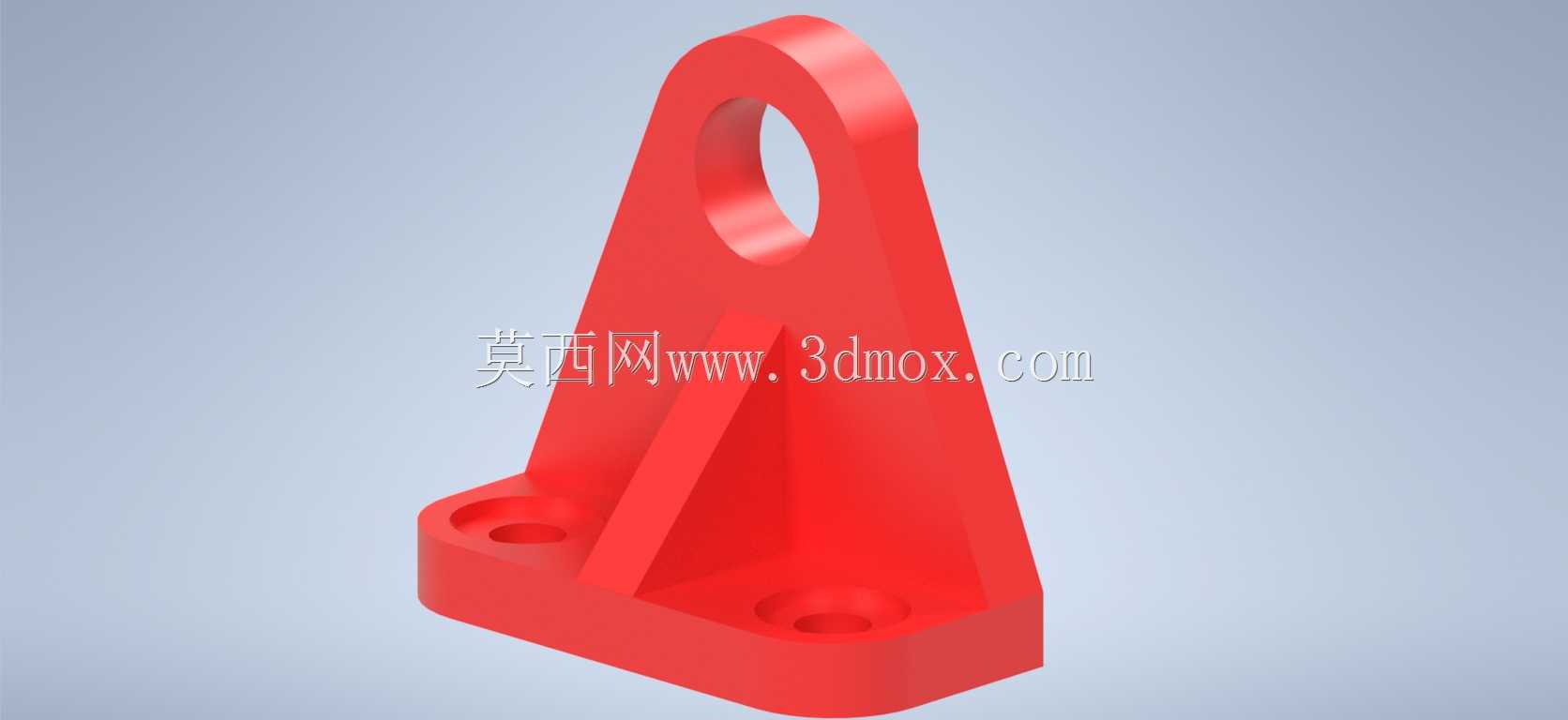

红色三角加强型吊装固定支座结构

　　这类带三角加强结构的吊装固定支座，在轻工自动化生产线、小型物料吊运工位、仪器仪表挂载场景中十分常见，核心作用是作为被吊物件与吊具之间的受力转接件，同时也可作为设备侧装的支撑固定座使用。从结构受力逻辑来看，设计时优先考虑了吊装工况下的弯矩抵消问题，主体立板与底部安装法兰之间设置的整面三角加强筋，直接将立板受拉、受弯的应力路径传导至底部安装面，避免立板根部出现应力集中导致的断裂风险，相比无加强筋的直板吊耳，同等厚度下抗弯折能力可提升40%以上。立板顶部的吊装孔做了整周加厚处理，孔壁与销轴接触的区域预留了足够的承压面，可适配对应直径的圆柱销、卸扣等吊装连接件，避免孔壁在长期交变载荷下出现压溃变形。底部的安装法兰采用矩形平板结构，

　　设置了两个沉头安装孔，安装时可将内六角螺栓完全沉入沉孔内，保证安装面贴合平整无凸起，不会出现螺栓头干涉安装基准面的问题，两个安装孔的孔距经过标准化适配，可直接固定在常用规格的铝型材框架、钢制安装支架上，无需额外打孔适配。实际选型使用时，需要先确认吊装孔的中心高度与安装面的垂直距离，保证吊具挂载后不会与下方安装基座出现运动干涉，同时要核对安装孔的中心距与自身设备安装位的孔位匹配度，沉孔的深度也要适配所选螺栓的头部高度，避免螺栓拧紧后头部高出法兰面影响安装贴合度。建模过程中，所有转角位置都做了圆角过渡处理，没有尖锐直角，一方面可以消除热处理或注塑成型时的应力集中点，另一方面也能避免安装作业时划伤操作人员，

　　吊装孔的内孔边缘同样做了倒角处理，方便销轴快速穿入，减少装配时的对位难度。这类支座如果采用金属材质加工，多选用Q235钢或铝合金，表面做喷塑或阳极氧化处理提升防锈能力，如果采用工程塑料制作，则多用于轻载的传感器挂载、小型管线吊装场景，不会出现锈蚀污染生产线的问题。
