传感器安装用L型折弯金属固定支架

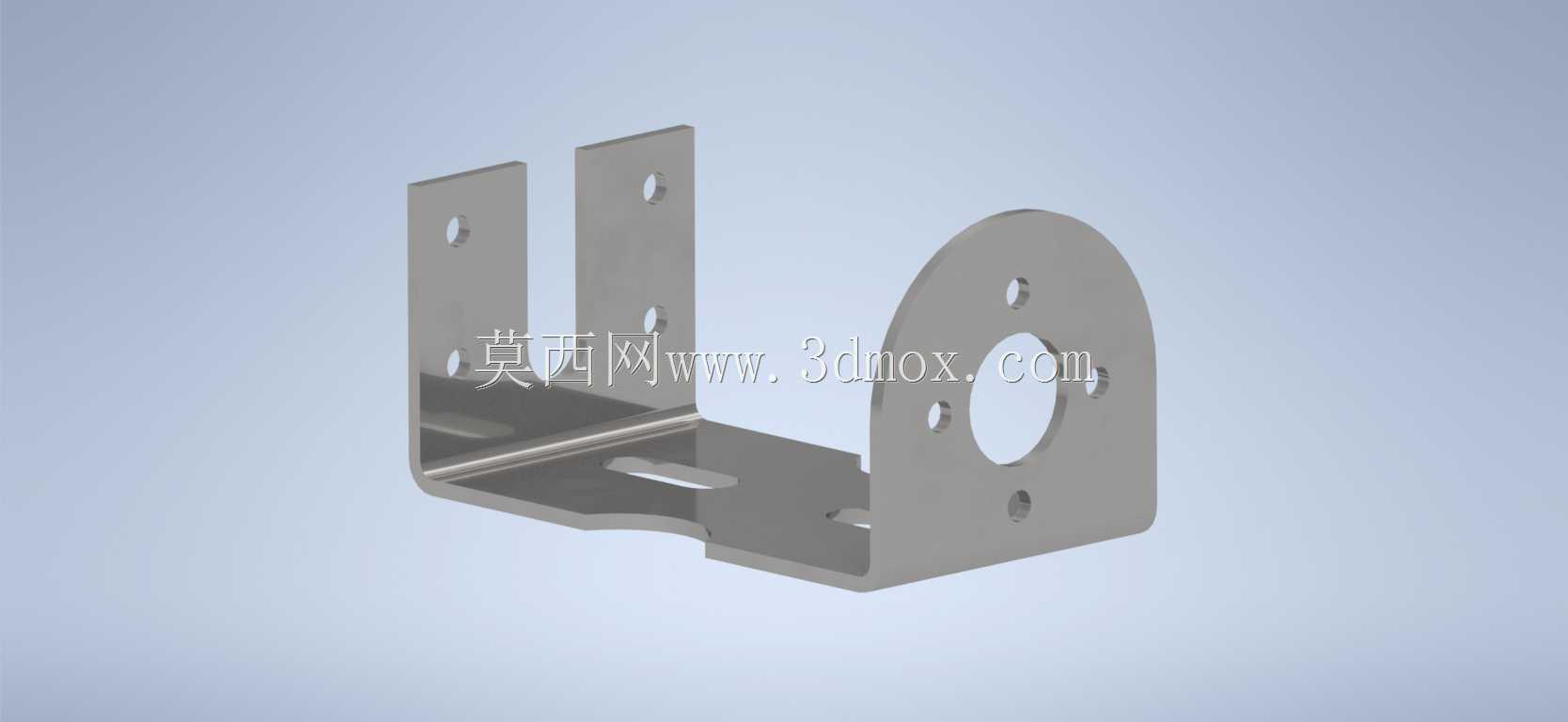

　　这款L型折弯金属支架是专为传感器安装场景设计的结构件，在工业传感检测、小型机电设备装配、自动化工位定位等场景中应用广泛，主要作用是为光电类、接近类等圆柱型传感器提供稳定的安装基准，同时通过自身的折弯结构适配不同设备的安装面落差，避免传感器直接与设备主体硬接触带来的震动传导、定位偏移问题。从结构设计来看，支架采用一体钣金折弯工艺成型，整体分为两个垂直的安装面：其中竖直方向的半圆端安装面开设中心大孔与四个圆周均布的小孔，中心大孔用于穿设传感器主体，四个小孔可通过螺钉实现传感器端面的锁紧固定，适配常规圆柱型传感器的法兰安装尺寸，半圆的外形设计在保证安装强度的前提下，削减了多余的材料重量，同时避免直角边缘对周边布线造成剐蹭。

　　水平方向的安装底板开设长条形调节孔，安装时可根据实际检测距离需求，沿长孔方向微调支架的前后位置，无需完全拆卸螺钉即可完成检测位的校准，大幅降低现场调试的工作量。底板向上延伸出两个带孔的竖直支耳，支耳上的安装孔可用于将整个支架固定在设备型材、机架立板等安装基体上，两个支耳的对称布局能保证支架安装后的受力均匀，避免单侧固定带来的支架倾斜、传感器检测角度偏移问题。设计过程中，折弯处预留了合理的内R角，避免钣金折弯时出现应力集中导致的开裂问题，所有安装孔的孔位公差按照IT12级精度控制，既保证了安装时的互换性，又不会过度提升加工成本。支架的整体安装边界紧凑，两个支耳的间距、半圆安装面的直径、底板的长度尺寸都经过优化，

　　在狭小的设备安装空间内也能完成布置，不会与周边的气管、线缆、运动部件产生干涉。实际使用时，传感器固定在半圆端安装面后，线缆可从支架的折弯空腔内走线，配合扎带即可完成线缆固定，避免设备运行过程中线缆晃动剐蹭到运动部件。板材厚度选用常规钣金加工的常用规格，在保证整体刚性、承受常规设备震动不发生形变的前提下，尽可能控制零件自重，不会给安装基体带来额外的负载负担。
