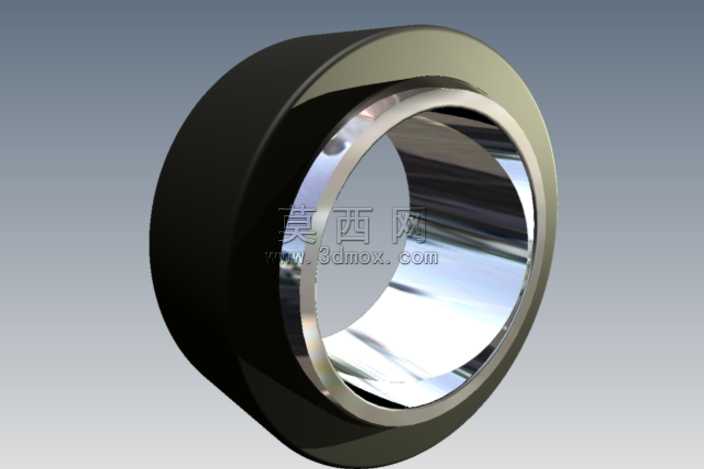

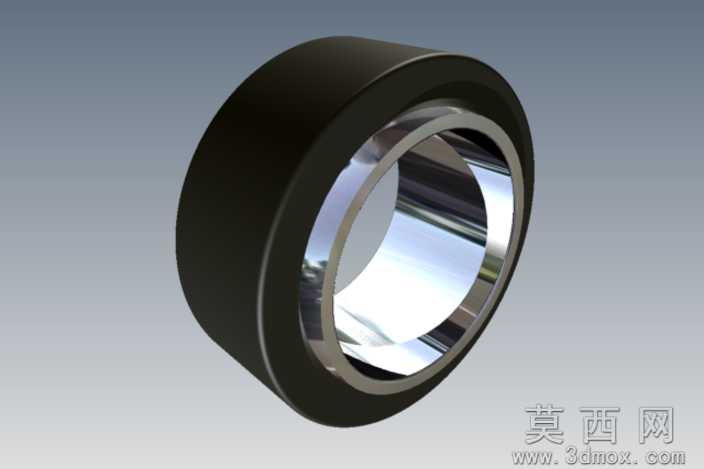

英制GE50-2RS带密封平原型球面轴承

本模型为英制规格GE50-2RS平原型球面轴承，建模过程严格参照对应标准的尺寸参数进行全参数化绘制，首先通过草绘绘制轴承内圈外球面、外圈內球面的轮廓曲线，利用旋转特征生成内外圈的基础实体，保证球面配合面的同轴度与尺寸精度完全符合设计规范。密封结构部分单独绘制双唇式橡胶密封圈的截面轮廓，通过旋转与阵列特征完成两侧密封件的建模，还原2RS型号双侧带接触式密封的结构特征，密封圈与内外圈的密封槽配合间隙完全参照实际产品的装配公差设置，能够直观呈现密封结构的防尘防漏工作原理。材质设置上，内外圈主体赋予高碳铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原轴承钢淬火后高光亮面的金属质感，表面添加细微的磨削纹理贴图，模拟实际轴承加工后的表面状态；密封圈部分赋予丁腈橡胶材质，调整哑光漫反射参数与轻微的橡胶颗粒质感，区分金属与橡胶部件的视觉差异。渲染阶段采用工作室三点布光方案，主光源从斜上方打亮轴承的球面配合区域，突出球面的曲面弧度与金属反光效果，辅光源补亮暗部避免死黑，背景采用渐变浅灰色调突出轴承主体，通过环境光遮蔽效果强化各部件的装配层次，清晰展现内外圈球面滑动配合的结构关系。设计过程中重点还原球面轴承的自调心结构特性，内圈外球面与外圈内球面的配合面完全贴合，能够直观展示该类轴承可承受径向载荷与一定角度倾斜偏载的工作特性，模型各部件可单独拆分用于装配演示，也可导出为通用格式用于机械结构的虚拟装配仿真，整体建模精度满足工业设计演示、机械教学、产品选型展示等多场景使用需求，结构细节完整无缺失，无多余冗余特征，参数化设计支持后续根据同系列不同尺寸规格快速修改参数生成对应型号模型。
