机械用衣领轴承三维结构设计

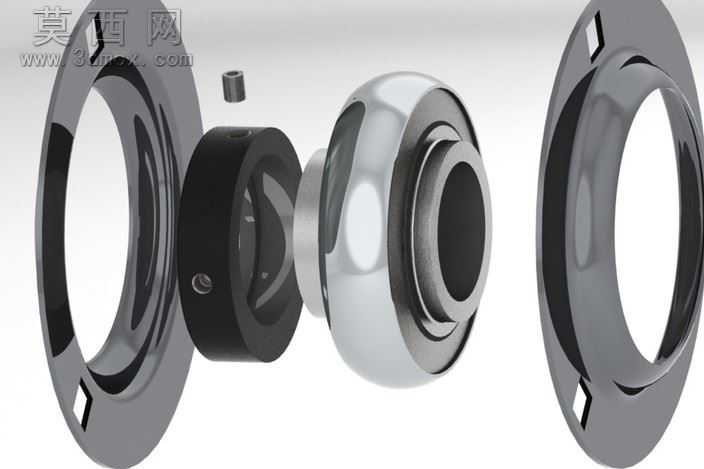

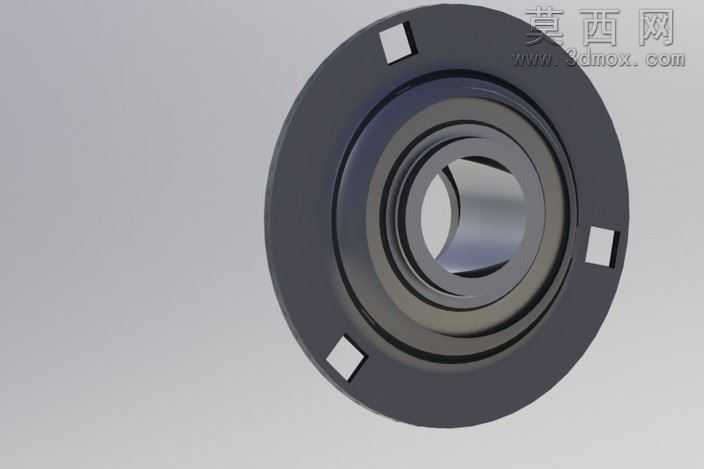

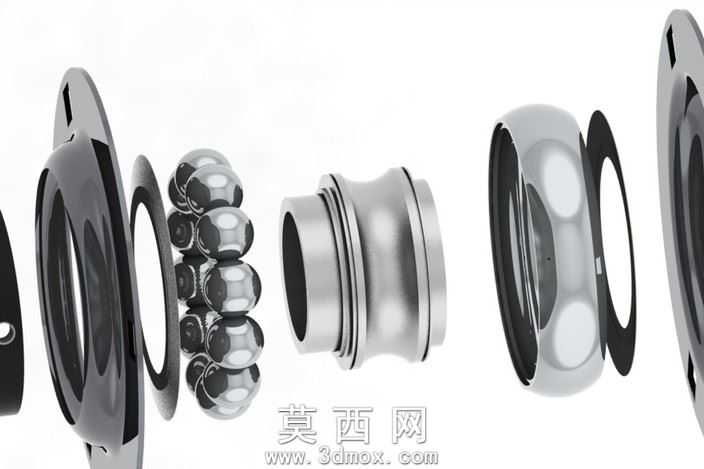

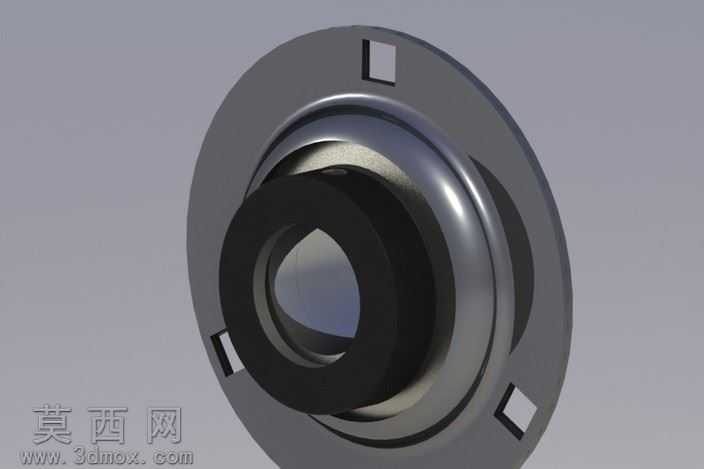

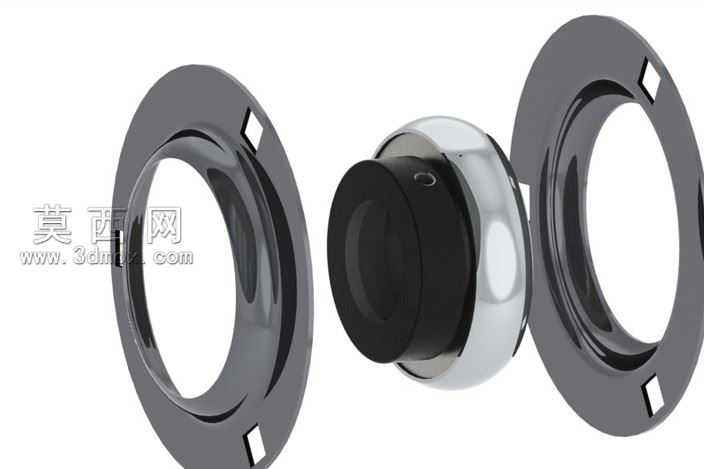

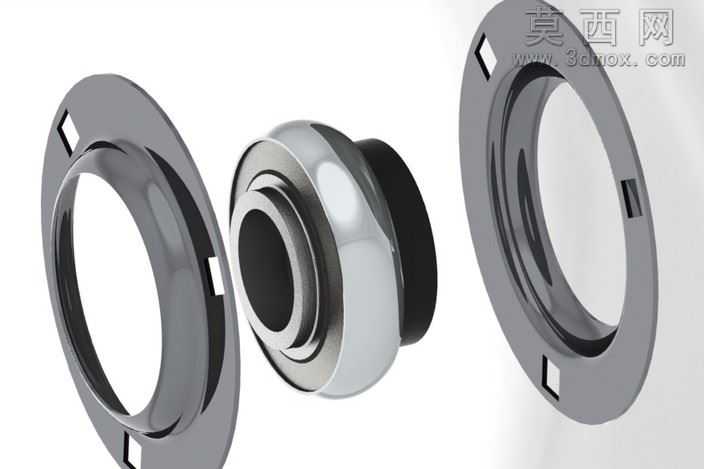

本作品为机械传动场景使用的衣领轴承三维建模设计，整体采用参数化建模方式完成，完整还原了该类轴承的装配结构与细节特征。建模过程中首先对轴承的核心组成部件进行拆分梳理，分别构建外圈法兰盘、内圈滚道体、锁紧定位套、固定销钉等独立零件，各零件的尺寸参数严格参照机械设计标准设定，保证装配后各部件的配合公差符合实际使用要求。渲染阶段采用金属材质为主的材质体系，外圈法兰件赋予哑光冷轧钢材质，还原冲压成型法兰的金属质感与表面细微磨砂纹理；内圈滚动体采用高抛光轴承钢材质，通过调整材质的反射率、粗糙度参数，模拟轴承钢表面的高光镜面效果，凸显核心传动部件的加工精度；锁紧定位套采用发黑处理的碳钢材质，呈现深灰哑光的金属质感，与亮面内圈形成明确的材质区分，便于直观分辨不同功能的零件。结构设计上，两侧法兰盘开设定位方孔，用于轴承在机械设备安装位的固定锁紧，中间的锁紧套通过侧面的紧定螺钉实现与内圈的锁合，保证轴承运转过程中内圈与传动轴不会发生相对滑移，滚道部分的曲面造型经过平滑处理，还原滚动轴承的滚道轮廓，保证运转时的顺滑度。设计思路围绕该类轴承的实际使用场景展开，重点突出其安装便捷、定位稳固的结构特点，爆炸视图的呈现方式清晰展示了各零件的装配顺序与配合关系，所有零件的倒角、圆角等工艺细节均按照实际机加工工艺要求制作，没有出现不符合生产逻辑的尖锐棱角或不合理结构，整体模型可用于机械结构演示、装配教学、设备选型参考等场景，模型的各部件均可独立编辑，方便后续根据不同的使用需求调整尺寸参数。
