多瓣式液压抓斗三维设计模型

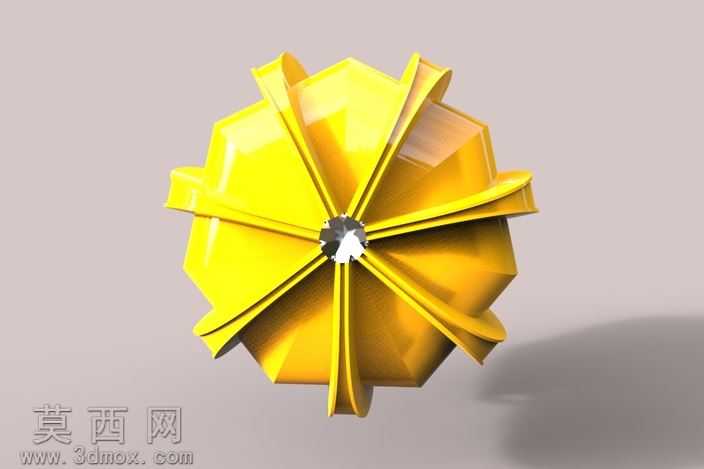

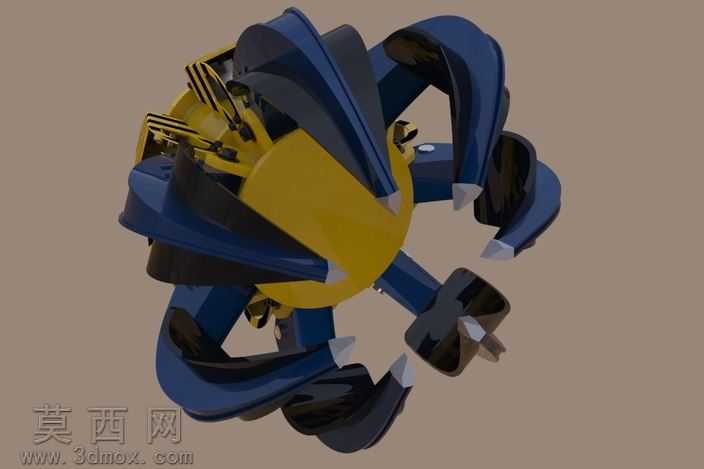

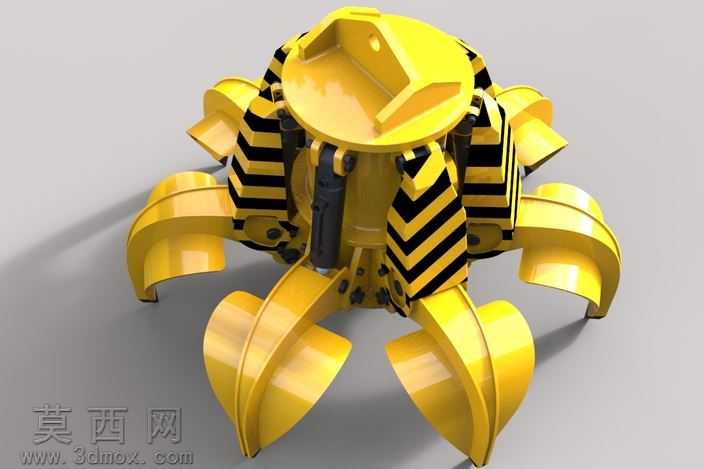

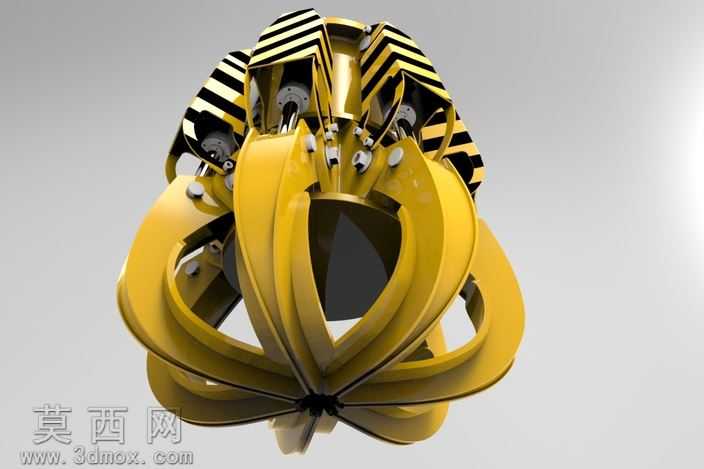

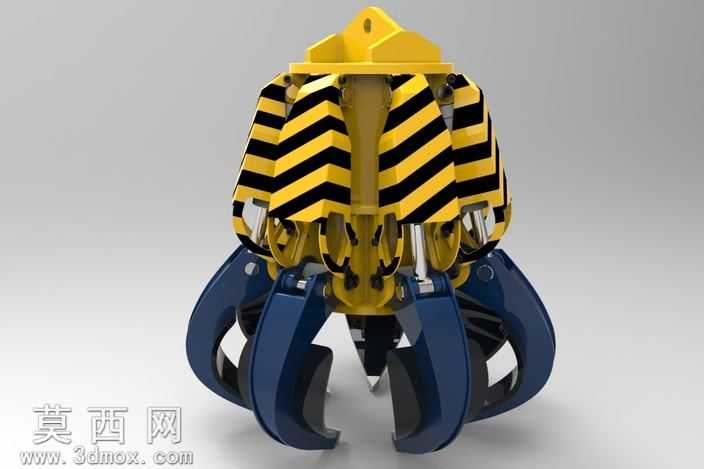

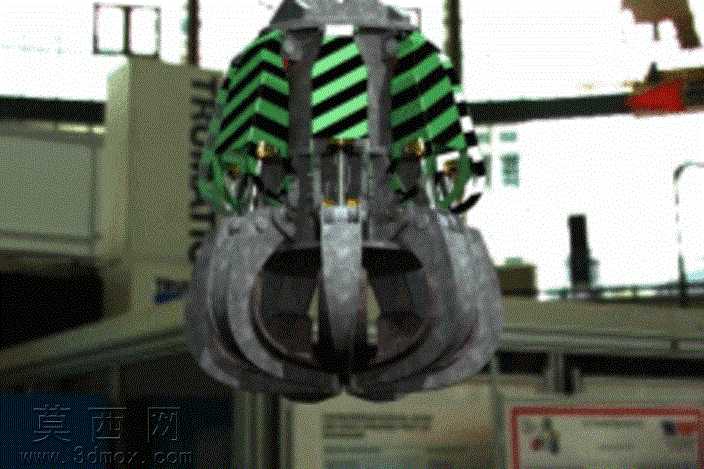

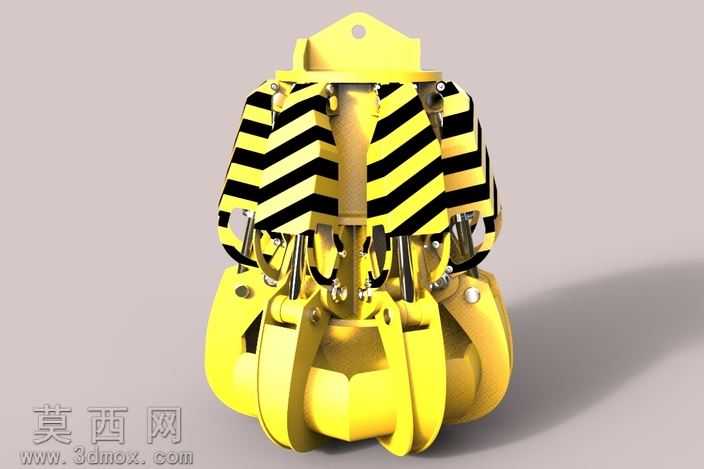

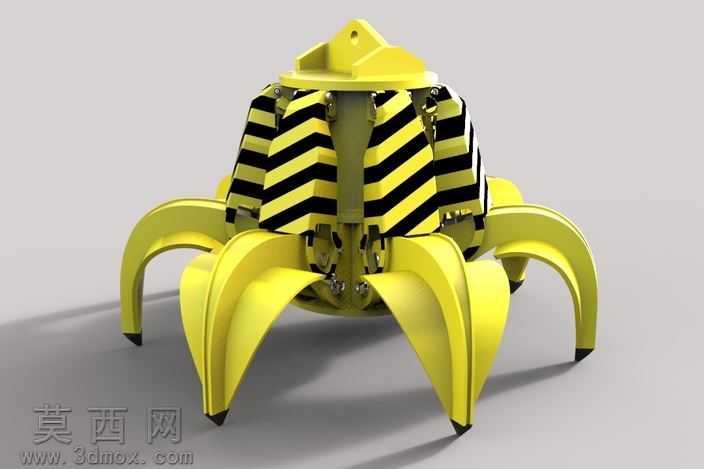

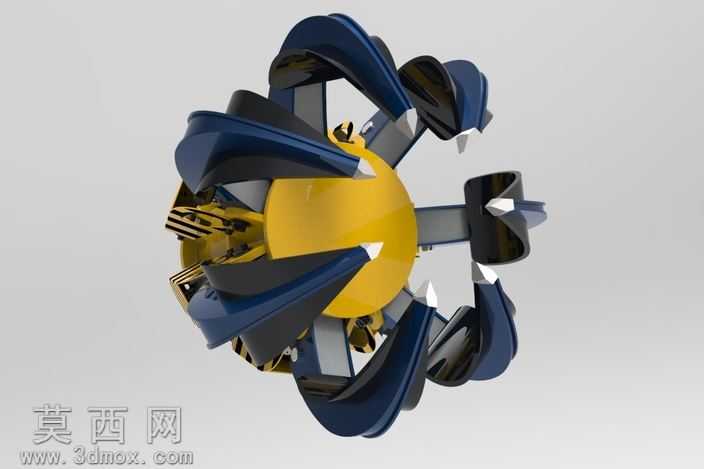

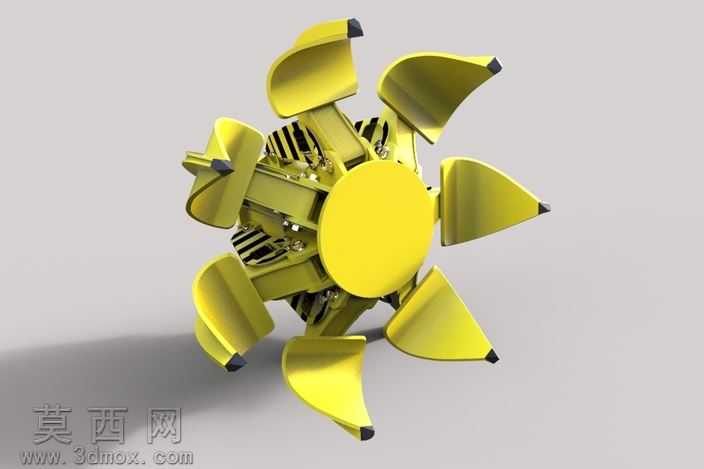

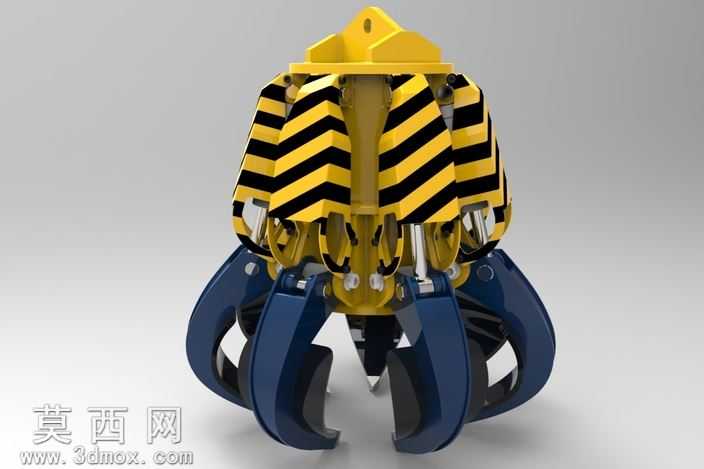

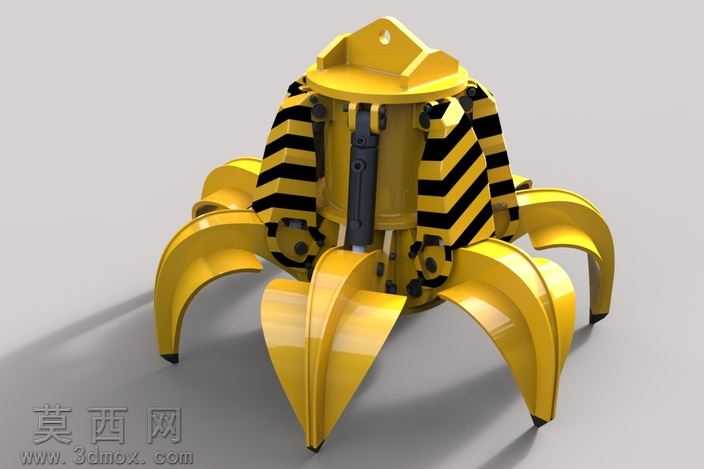

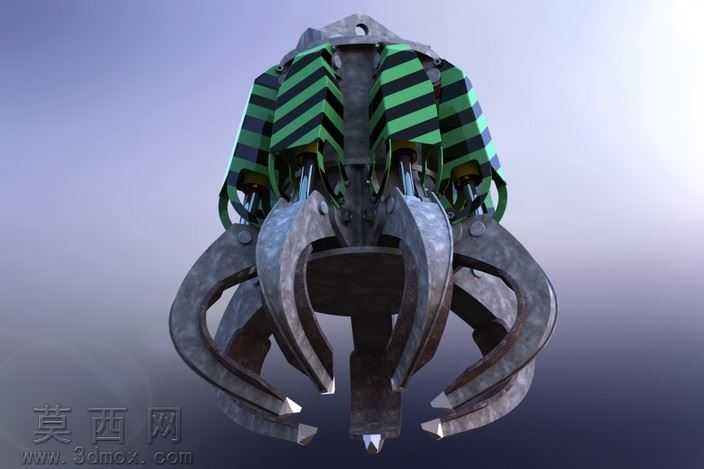

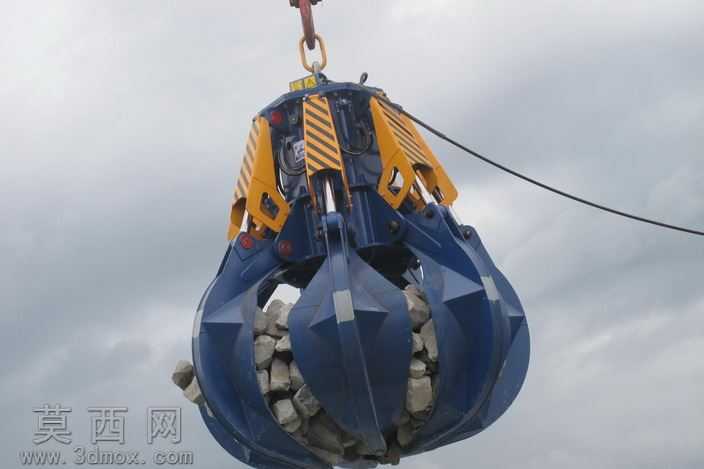

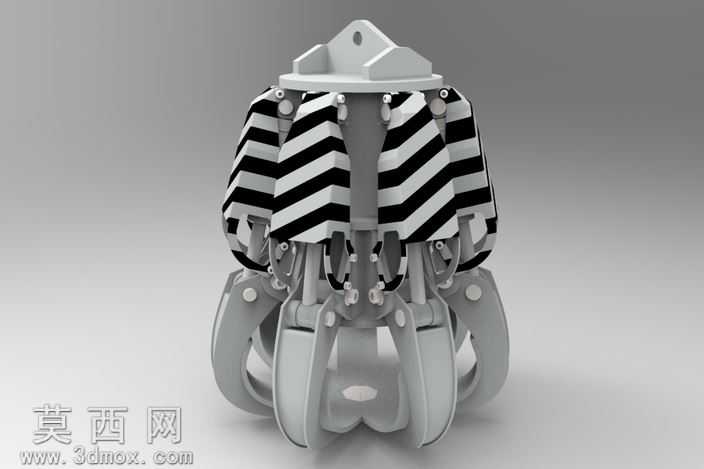

本模型为多瓣式液压抓斗的完整三维设计成果，建模过程严格遵循工程机械属具的实际设计规范，从整体装配逻辑到单个零件的细节特征都做了精准还原。建模阶段先完成核心回转支座的基准搭建，确定抓斗的中心回转轴线与上部吊装连接位的装配基准，再依次排布周向均匀分布的六组瓣爪与对应的液压驱动单元，保证每一组瓣爪的开合行程、摆动角度完全一致，避免出现抓取时受力不均的问题。材质与渲染层面，模型对不同部件做了区分化的材质设置：瓣爪主体采用高强度合金钢材质，渲染时赋予醒目的亮黄色漆面效果，同时在瓣爪与油缸的防护区域添加黄黑相间的警示条纹材质，还原工业设备的安全标识设计；液压油缸部件做了金属缸筒与黑色密封件的材质区分，表面添加细微的金属磨砂质感，上部连接法兰做了铸钢件的哑光金属效果，整体渲染光影柔和，清晰展现各部件的装配层次与结构轮廓。结构设计上，该抓斗采用单油缸驱动多组连杆同步传动的结构，每片瓣爪都通过独立的铰接连杆与中心驱动盘连接，液压油缸伸缩时带动中心盘上下位移，即可同步驱动所有瓣爪完成收拢抓取、张开卸料的动作，铰接位置都预留了标准的销轴装配间隙，还原真实设备的活动自由度；瓣爪的弧形曲面经过弧度优化，收拢时瓣爪边缘可紧密贴合，能有效抓取废钢、矿石、建筑垃圾等不规则散料，上部的吊装位设置了标准的吊耳连接结构，可适配起重机、挖掘机等多种主机的连接接口。设计过程中充分考虑了液压抓斗的实际作业工况，对瓣爪的受力薄弱位置做了加厚处理，油缸外侧设置了防护挡板，避免作业过程中物料撞击损坏液压管路与缸体，周向均匀分布的六瓣结构相比传统两瓣抓斗，对不规则物料的包裹性更强，抓取散料时的充盈率更高，不易出现物料撒漏的问题。整个模型的装配关系完整，各活动部件的运动逻辑符合真实液压抓斗的工作原理，可用于液压属具的结构教学、作业仿真演示以及同类型产品的设计参考。
