Arduino Uno开发板分体式防护外壳结构

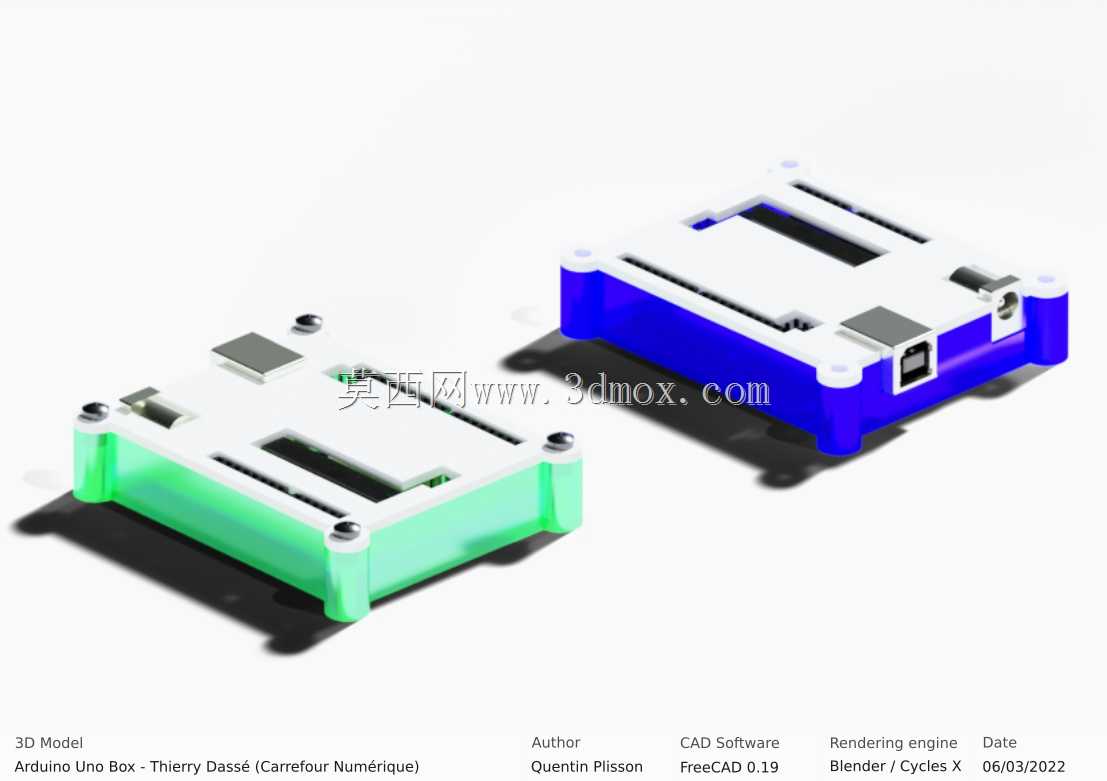

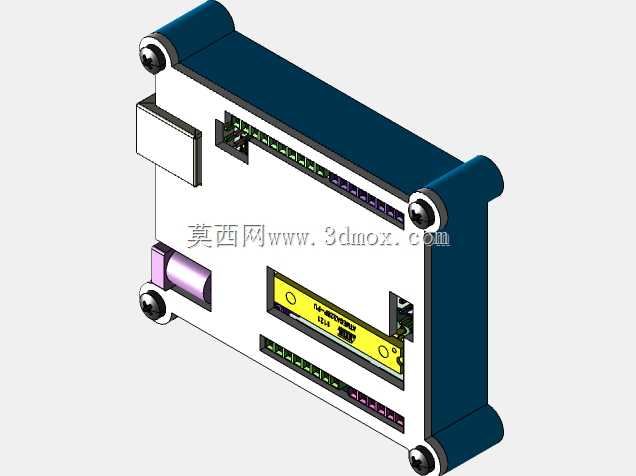

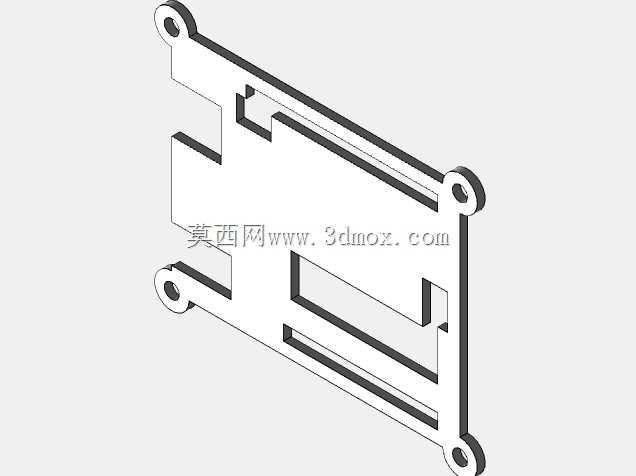

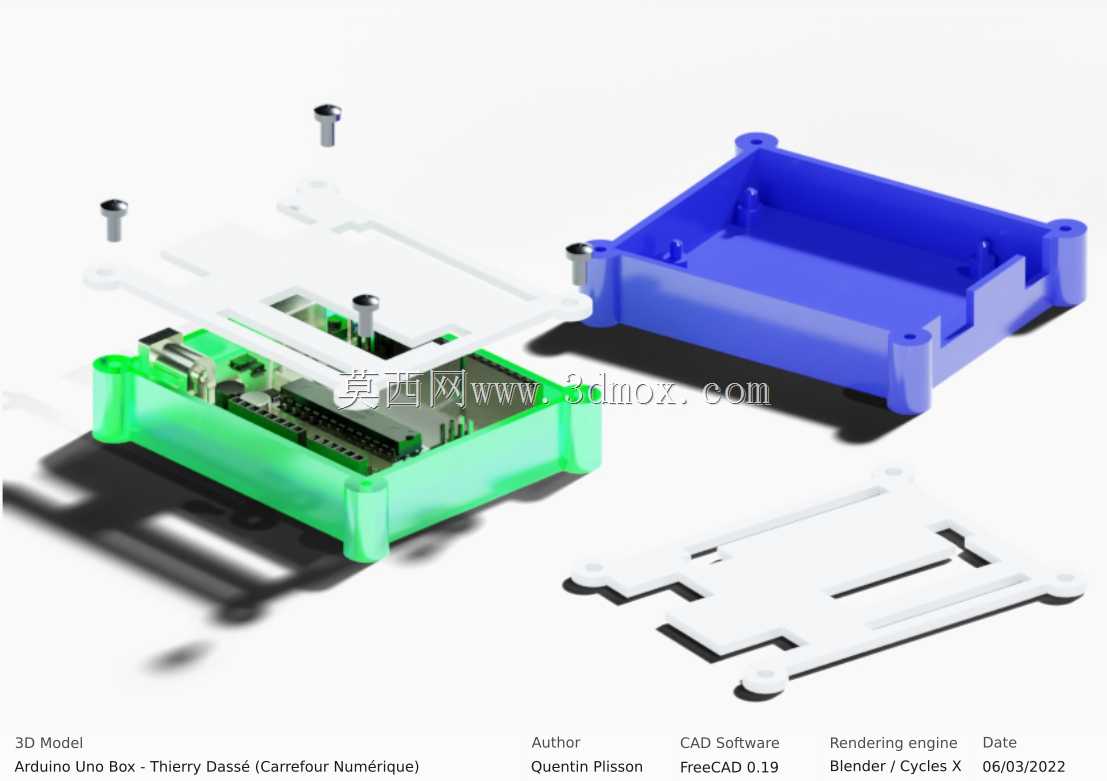

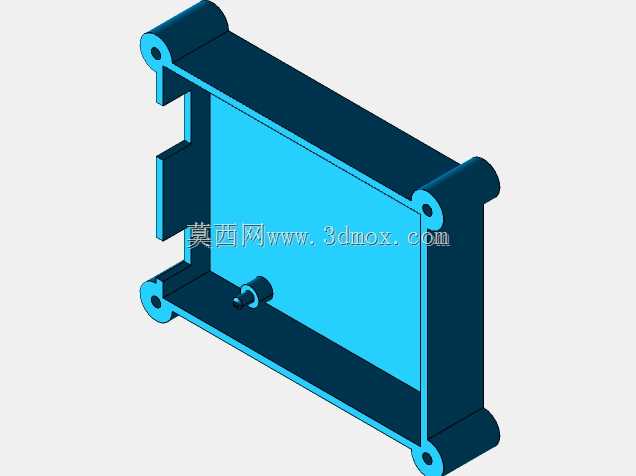

　　这款分体式防护外壳主要面向开源硬件开发场景下的Arduino Uno R3开发板防护需求，日常教学实验、桌面原型搭建、小型嵌入式项目调试过程中，裸露的开发板容易因桌面杂物磕碰、焊锡渣掉落、液体泼溅造成引脚短路、元件虚焊脱落等问题，该外壳可在不影响开发板核心功能使用的前提下，提供可靠的物理防护。结构设计上采用上下分体拼接形式，底座预留了与开发板安装孔位完全匹配的固定柱位，无需额外粘接即可通过螺丝将开发板牢牢固定在底座内，避免开发板在壳体内窜动摩擦元件；上盖做了分层避让设计，针对USB接口、电源接口、排针引脚位置做了精准的开口预留，外接下载线、传感器杜邦线、电源适配器时无需拆卸外壳即可直接插拔，不会出现接口对位偏差、

　　插头无法插到底的问题。外壳侧壁做了均匀的薄型加强筋，既可以提升壳体整体抗形变能力，避免拧紧固定螺丝时壳体开裂，也能在壳体与开发板元件之间留出足够的散热间隙，长时间运行时开发板产生的热量可通过间隙自然流通散出，不会出现积热导致的运行不稳定问题。安装边界方面，壳体整体外轮廓完全贴合开发板尺寸，没有多余的外凸结构，可直接固定在小型机器人底盘、桌面实验台支架、嵌入式设备机柜内部的标准安装位上，固定孔位兼容常用的M2、M2.5螺丝规格，不需要额外做转接件即可完成装配。设计过程中充分考虑了3D打印的工艺特性，所有边角均做了R1以上的圆角过渡，没有小于0.8mm的薄壁结构，打印时不需要额外添加支撑结构，采用PLA、

　　PETG等常用耗材即可直接打印成型，打印完成后仅需简单去除毛边即可完成装配，不需要二次打磨、攻丝等后处理工序。壳体侧面还预留了可选的标识印刷区域，使用者可根据项目需求自行印刷端口标识、项目编号，方便多设备并行调试时快速区分不同功能的开发板，避免接线错误。上下壳的拼接采用定位柱加螺丝固定的形式，拼接缝控制在0.2mm以内，既可以避免灰尘从缝隙进入壳体内，也不会出现拼接错位导致的上下壳无法合紧的问题，日常维护时仅需拧下四颗固定螺丝即可打开外壳，更换开发板、调整跳线帽位置都十分便捷。
