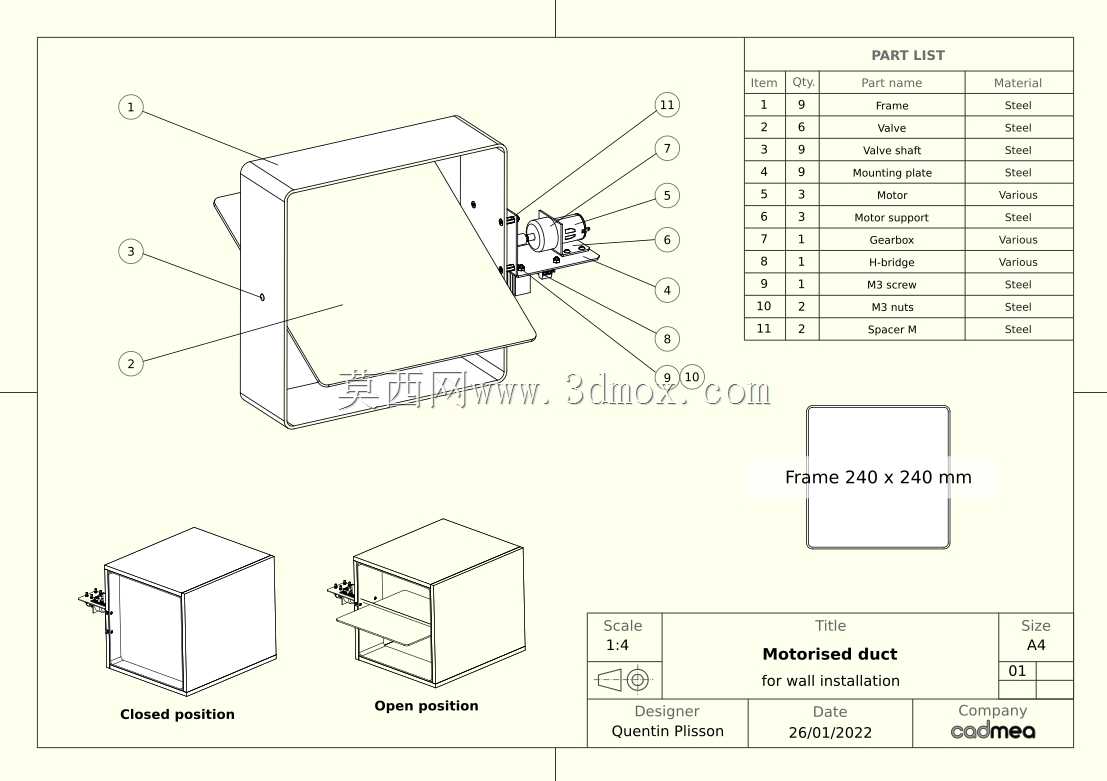

240mm方形电动自动风阀结构设计

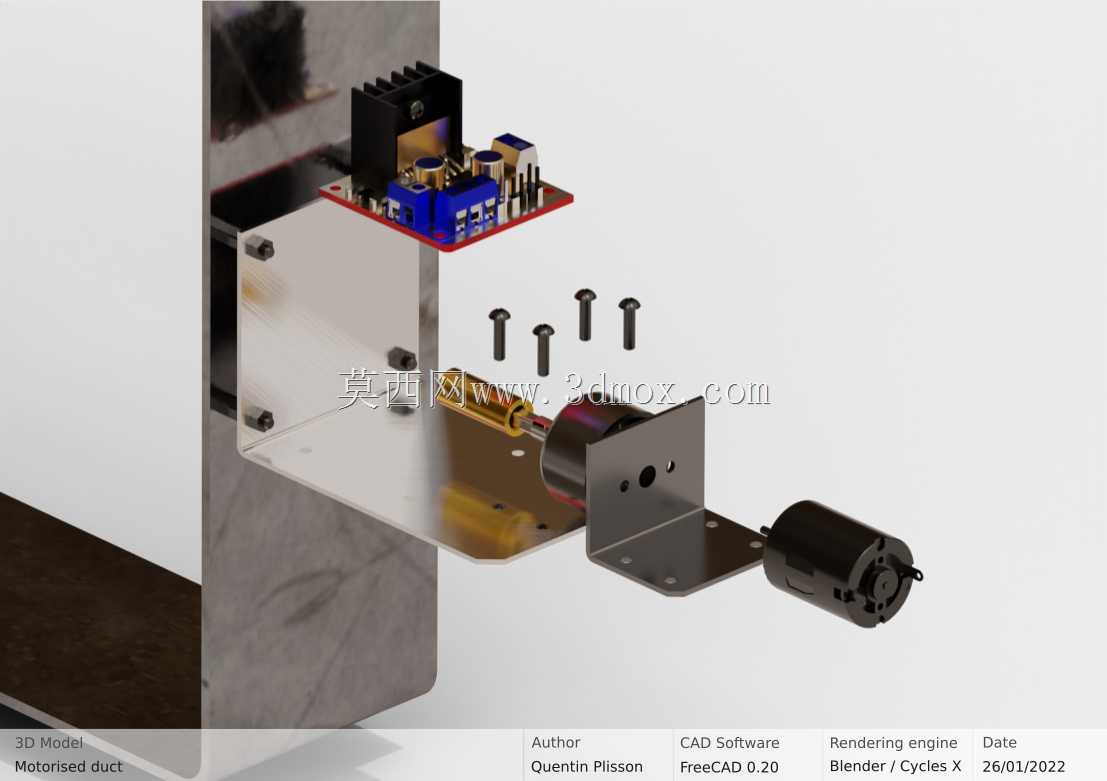

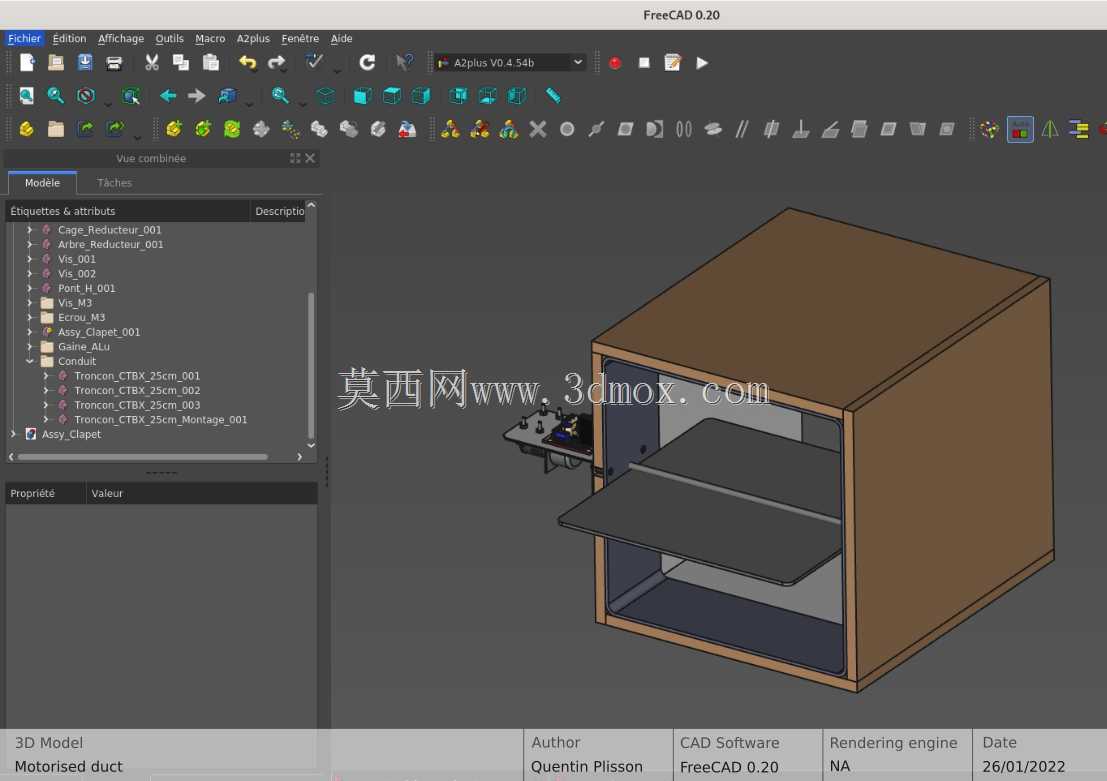

　　这款方形电动风阀主要适配240mm边长的矩形通风管路，常见于楼宇通风系统、小型工业排风管道、实验室通风柜配套管路、洁净室回风支路等场景，用来精准管控管路的通断状态与通风截面开度，替代传统手动风阀实现远程自动控制，无需人员到现场操作风门拨杆，适配自动化通风管控的系统需求。设计阶段特意将驱动执行机构布置在风管腔体外侧的侧边位置，完全避开气流流通区域，避免管路内的粉尘、水汽、腐蚀性气蚀长期侵蚀驱动部件，大幅延长执行机构的使用寿命，也不会额外增加风管内部的风阻，不会干扰管路内的正常气流走向。驱动部分采用小型直流齿轮马达作为动力源，搭配H型桥接驱动电路实现正反转控制，可精准控制风门翻板的开启角度，从全闭到全开的行程控制稳定，不会出现步进丢转、

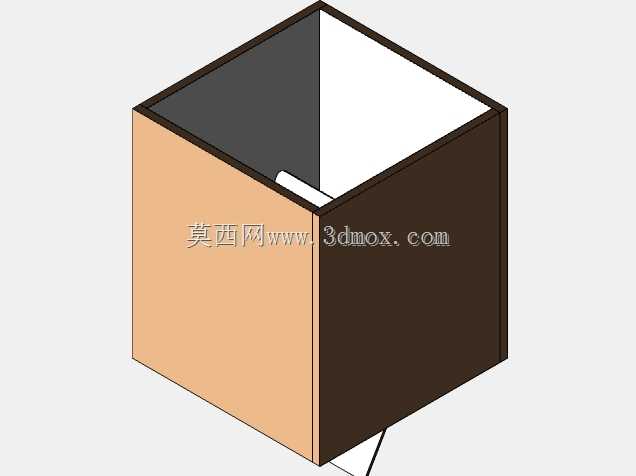

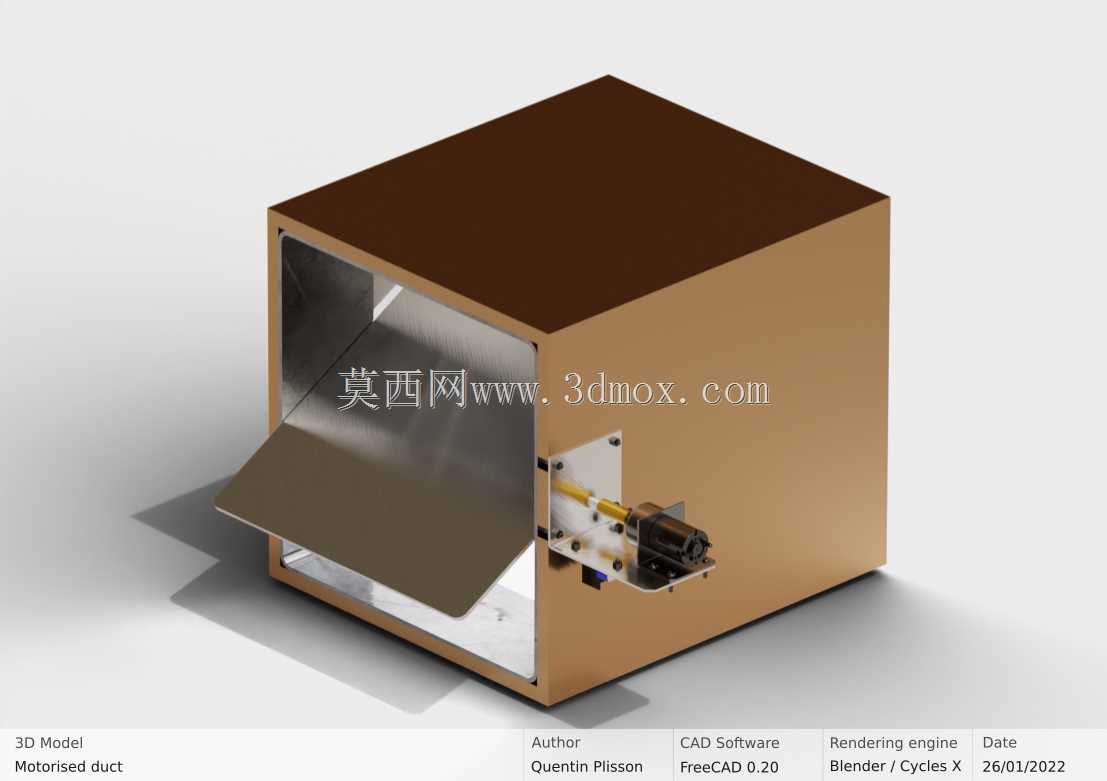

　　卡位的问题，翻板转轴处做了同轴度公差约束，转动过程中翻板边缘与风管内壁的间隙控制在合理范围，全闭状态下可满足常规通风管路的漏风率要求。外形结构上主体采用方形直筒段设计，两端可直接与同规格的方形风管做法兰对接或者插接密封，侧边突出的驱动组件整体尺寸紧凑，不会占用过多安装空间，在管路排布密集的吊顶夹层、设备侧旁的狭窄空间内也能顺利安装，不需要额外预留过大的操作检修空间。翻板采用薄型金属板材制作，在保证结构刚度、不会被气流吹动变形的前提下尽可能降低自重，减小驱动马达的负载扭矩，齿轮箱部分做了减速增扭设计，即使风管两端存在一定的静压差，也能顺利驱动翻板完成开闭动作，不会出现堵转烧损电机的问题。整体结构没有复杂的异形曲面，加工工艺性好，

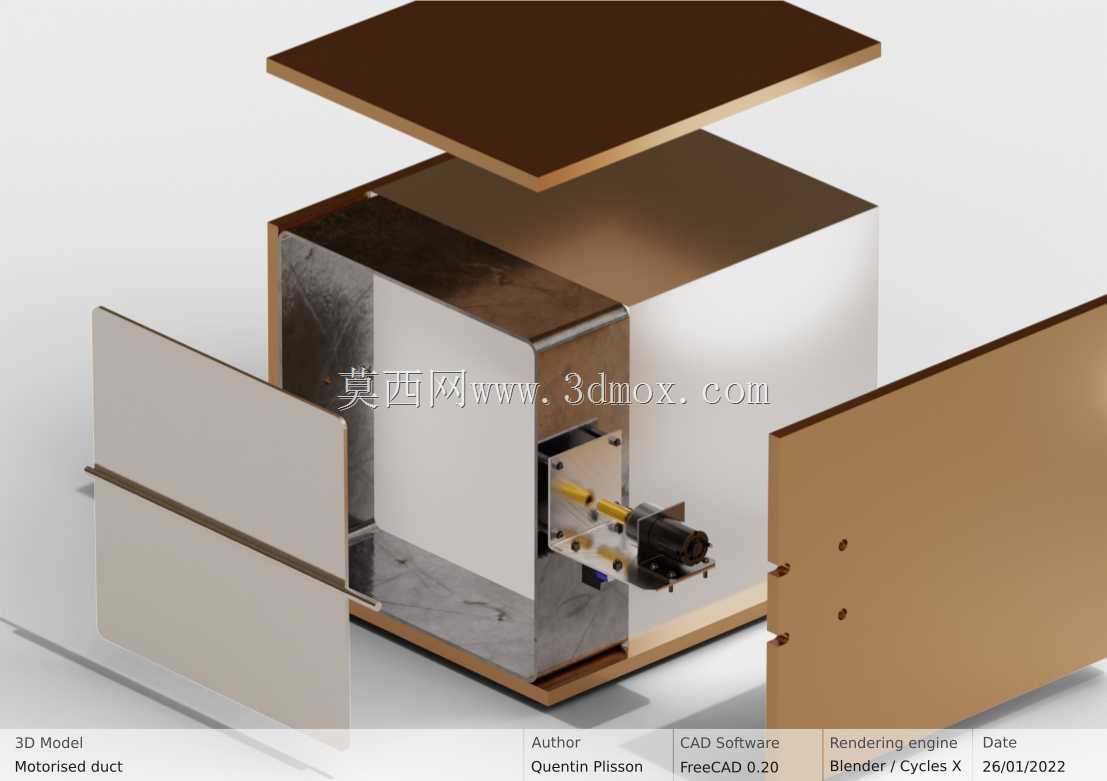

　　钣金件可通过常规折弯、冲压工艺成型，驱动组件为模块化设计，后期维护时可直接在管路外侧拆卸更换驱动部件，不需要拆解整段风管，大幅降低后期运维的工作量。电路控制部分可直接对接常规的楼宇自控系统、设备PLC控制端口，不需要额外增设复杂的转换模块，可根据管路内的风量、风压传感器反馈信号自动调整风门开度，实现通风流量的动态调节，适配变风量通风系统的使用需求。
