进气阀控制联动热机工况模拟结构

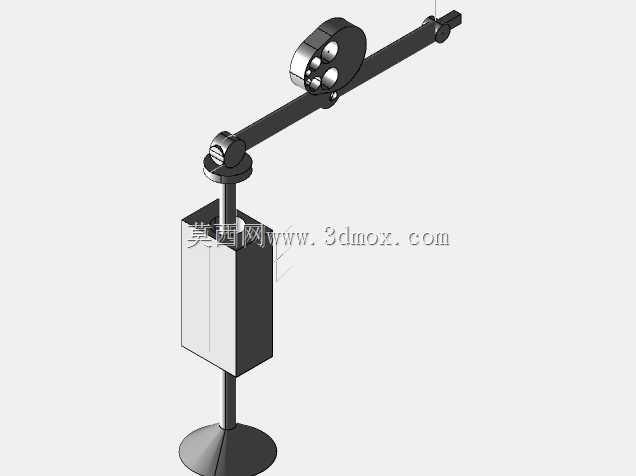

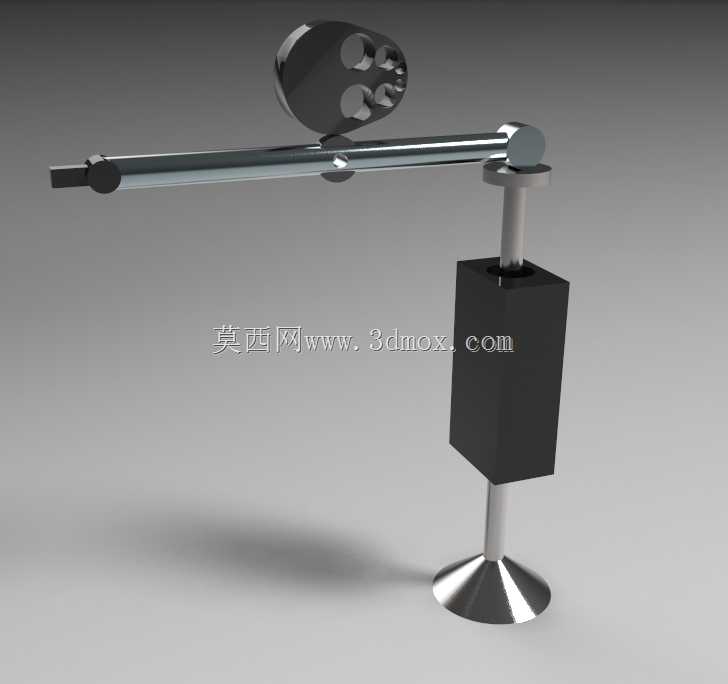

　　这套模拟结构主要面向内燃机配气系统的工况验证场景，可复现热机运行状态下进气阀的动作逻辑与热力耦合表现，为配气机构的参数调校提供可视化的三维验证载体。结构整体采用立式双列并行布置，两组阀杆组件沿纵向对称排布，上部通过横向联动杆组实现动作同步，杆组铰接位置设置耐磨衬套结构，可抵消往复动作过程中的径向偏载，避免阀杆运行卡滞。下部阀盘与气道入口的配合面预留了0.03mm的密封余量，模拟实际装配状态下的密封贴合要求，阀盘锥角采用行业通用的45度设计，兼顾进气通流效率与落座密封性能。设计过程中优先考虑了热态工况下的形变补偿，阀杆与导向套的配合间隙按照热膨胀系数差做了梯度预留，常温装配状态下的间隙控制在0.02-0.04mm区间，

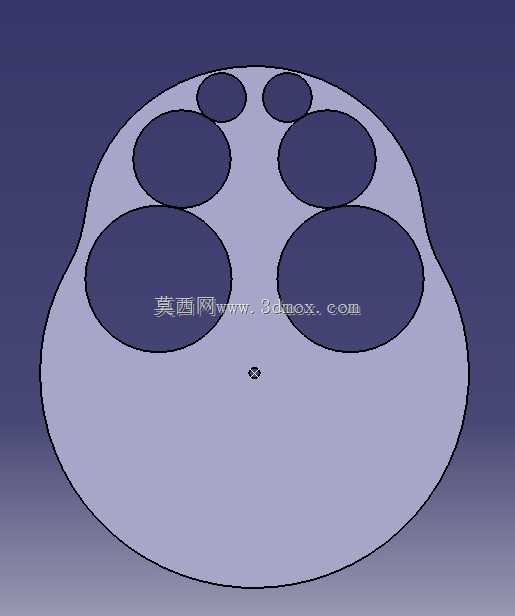

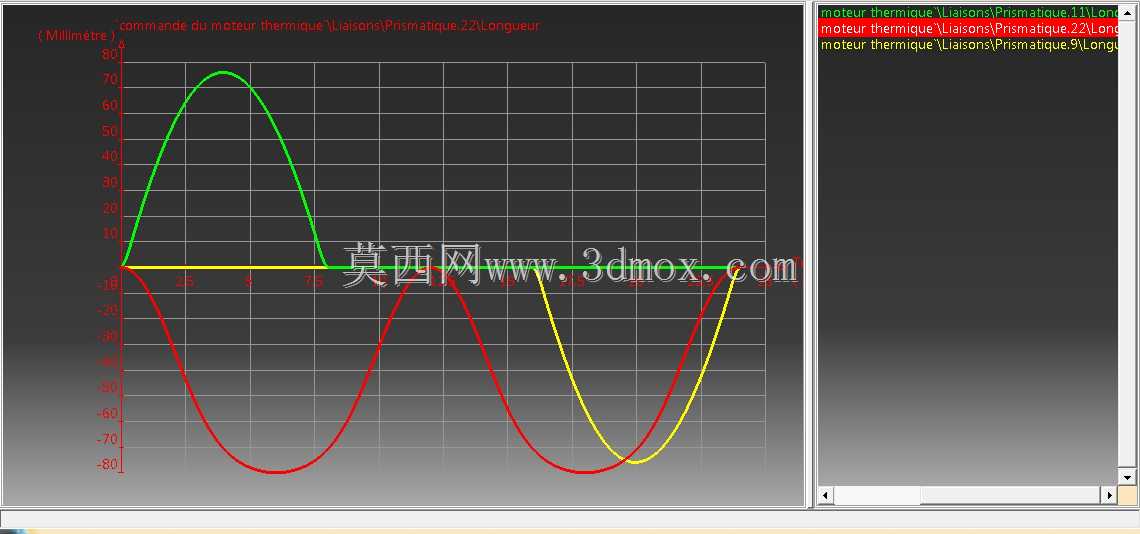

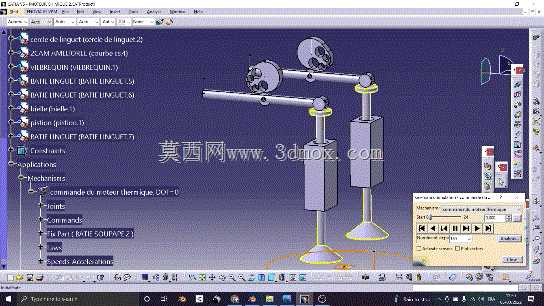

　　当热机运行达到工作温度时，金属件膨胀后间隙可维持在合理润滑区间，避免出现阀杆抱死的故障。上部的联动摇臂结构采用等长杠杆设计，保证两组进气阀的动作行程完全一致，摇臂与驱动凸轮的接触位置设置了圆弧过渡面，可降低凸轮转动过程中的接触应力，减少长期运行的磨损量。从安装边界来看，整套结构的纵向安装高度预留了120mm的调节空间，可适配不同排量机型的气道高度差，横向安装孔位采用腰型孔设计，允许±5mm的位置调整量，可抵消机架加工带来的装配误差。模拟运行过程中可直观观测进气阀的开启升程、落座速度以及不同热力参数下的结构形变趋势，帮助设计人员提前排查阀片颤振、密封面偏磨、动作卡滞等潜在问题，无需直接开展实体样机的热机试验，

　　可大幅缩短配气机构的研发迭代周期。结构中所有运动副的连接位置都还原了实际产品的装配约束关系，包括铰接处的转动自由度限制、阀杆的轴向滑动自由度保留，以及联动杆的轴向窜动限位，模拟运行的动作逻辑与实体设备完全一致，可直接用于配气控制逻辑的演示与原理验证。
