费斯托多米诺DF500阶梯式定位垫片

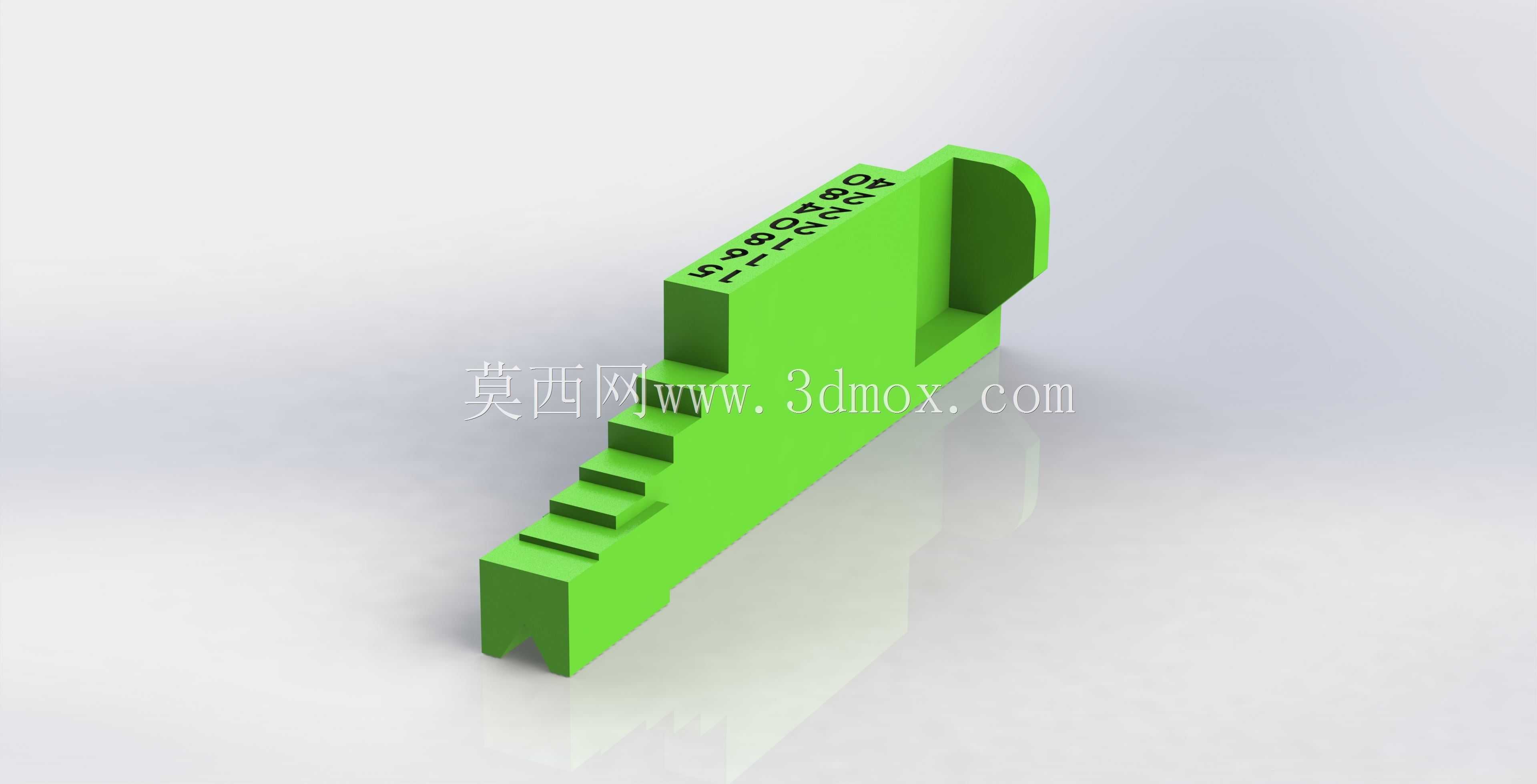

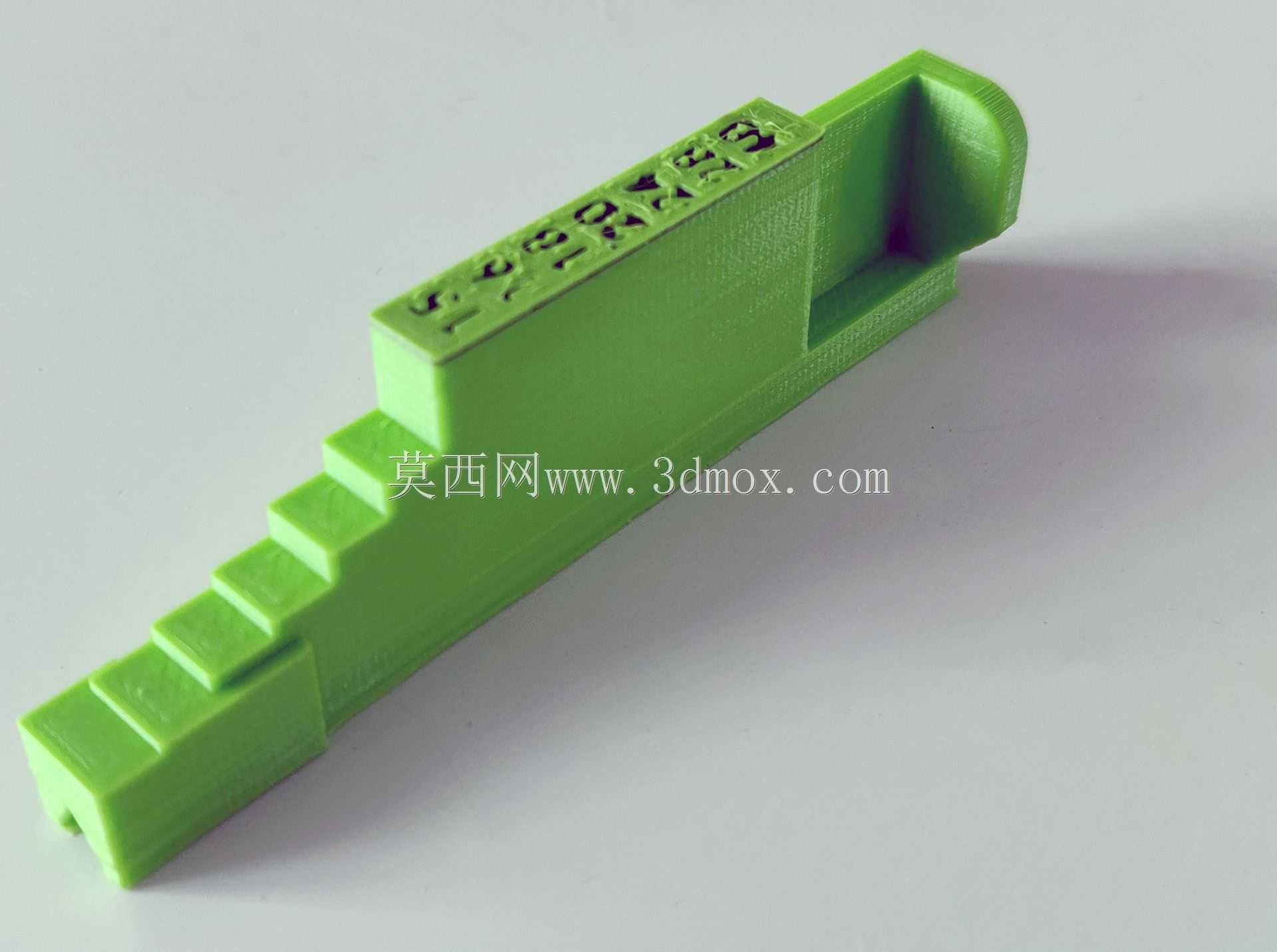

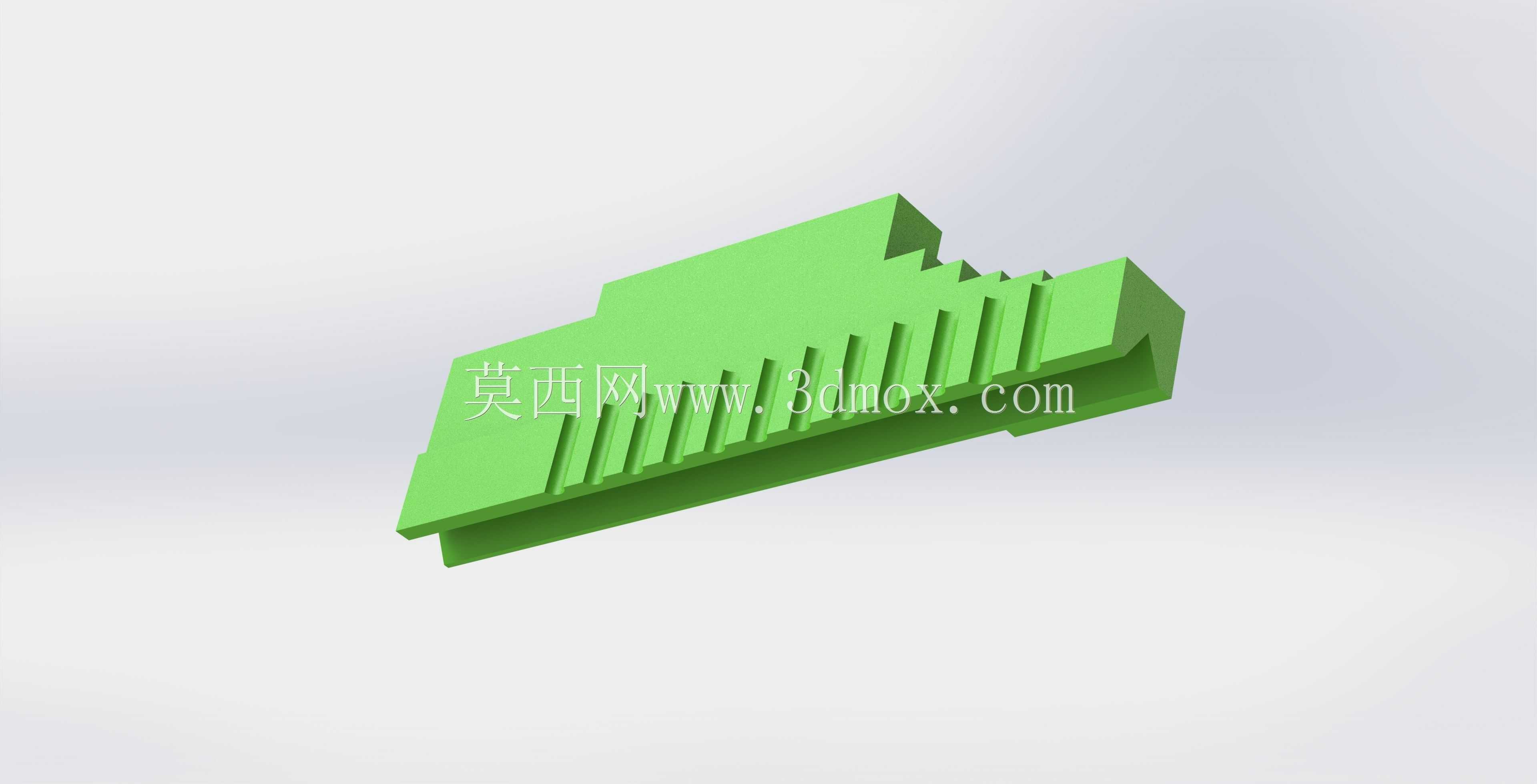

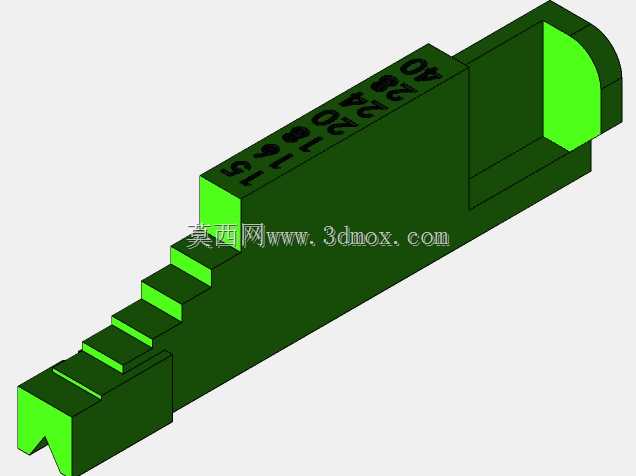

　　这款阶梯垫片是配套费斯托多米诺DF500系列开榫设备使用的定位辅件，日常在板式家具开榫、木构件榫接加工场景中使用频率极高，很多木工加工车间做批量榫接作业时，都会用这类垫块快速控制开榫深度，不用反复调整设备靠山，能大幅减少重复对刀的时间。从结构设计来看，垫片采用一体式阶梯结构，每个台阶对应一个固定的深度档位，台阶侧面直接蚀刻了对应的深度数值，分别对应15mm、16mm、18mm、20mm、24mm、28mm、40mm七个常用开榫深度档位，作业时只需要把对应档位的台阶贴靠在设备基准面上，就能直接获得对应的加工深度，不用每次拿卡尺测量核对，能有效降低批量加工时的尺寸误差。垫片的安装端做了适配设备定位槽的卡扣结构，

　　安装时直接卡入设备对应的定位槽内即可，不需要额外的紧固件固定，拆装切换档位只需要几秒钟，不会因为辅件拆装耽误加工节奏。外形上整体采用L型截面设计，靠贴设备的一侧做了贴合设备基准面的平直定位边，能保证安装后垫片和设备基准面完全贴合，不会出现倾斜导致的深度偏差，阶梯部分的每个台阶端面都做了高精度的平面处理，和工件端面接触时不会出现缝隙，避免加工时工件窜动影响榫接精度。设计时特意把刻度标识做在阶梯的侧立面上，作业时操作人员站在设备操作位就能直接看到当前使用的档位数值，不用俯身凑近查看，能减少操作时的视觉疲劳，也能避免选错档位导致的工件报废。垫片的整体厚度和轮廓尺寸完全匹配DF500开榫机的安装边界，安装后不会和设备的运动部件产生干涉，

　　也不会超出工作台面影响工件摆放，哪怕是加工窄长型的木构件，也不会因为垫片突出造成工件放置不稳。这类阶梯垫片的材质一般选用耐磨的硬质工程塑料或者铝合金，长期反复和工件、设备基准面摩擦也不会出现明显的磨损，能长期保持档位尺寸的精度，不用频繁更换辅件。在实际加工场景中，做不同规格的多米诺榫接时，比如柜体框架连接、抽屉面板榫接、实木拼板定位这些不同的加工需求，对应的榫接深度要求不一样，用这个垫片就能快速切换档位，不用反复调整设备的深度限位，对于小批量多规格的加工场景来说，能有效提升加工效率，同时保证同一批次工件的榫接深度一致性，减少后续装配时的修配工作量。
