改性4mm杜氏钩针传感安装固定结构

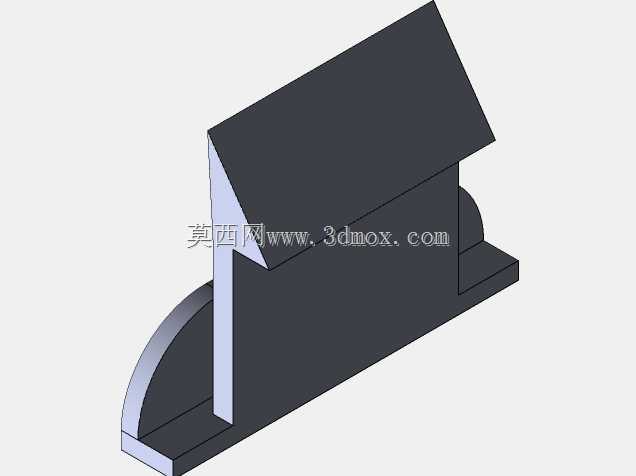

　　在工业传感检测的现场安装场景里，这类适配改性4mm杜氏钩针的固定结构，主要承担传感元件的定位、支撑与防护作用，常见于纺织张力检测、细径线材位移监测、精密工位触发检测这类需要依托钩针类构件完成接触式信号采集的工位。从结构设计逻辑来看，整体采用L型主支撑搭配半圆弧侧限位的构型，竖直立板承担钩针的安装基准面，水平底板预留安装固定的贴合边界，侧边的半圆弧凸台一方面对钩针的侧向摆动形成物理限位，避免检测过程中钩针受外力偏移导致信号采集偏差，另一方面也能强化立板与底板的连接刚性，减少长期受往复载荷后的结构形变。设计时优先考虑了安装边界的适配性，底板的贴合面做了平整处理，可直接通过螺栓或者粘接方式固定在设备安装基面，不需要额外加工适配垫块，

　　竖直立板的厚度经过载荷校核，能够承受钩针检测时传递的径向力，不会出现立板弯折导致的检测位置漂移。实际使用过程中，这类结构不需要复杂的装配工序，钩针可直接卡入立板与圆弧限位形成的安装槽内，配合侧面的顶紧结构就能完成固定，后期维护更换钩针时也不需要拆解整个支座，只需要松开顶紧件即可完成替换，能有效减少产线停机维护的时长。结构的外形尺寸做了紧凑化处理，整体占用安装空间小，可适配狭窄工位的安装需求，立板上方的斜向延伸结构可作为走线或者附属防护件的安装位，避免检测线材直接垂落接触运动部件造成损坏。从建模细节来看，所有棱边都做了小半径倒角处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中点，提升结构的长期疲劳强度，

　　底板与立板的连接位置做了加厚过渡，不会因为长期受载出现焊缝或者连接位置开裂的问题。这类固定结构的适配性较强，除了搭配4mm规格的杜氏钩针使用，也可通过更换顶紧配件适配相近直径的杆状传感元件，在小型自动化检测工位、实验室精密检测台架上都能找到适用场景，结构本身没有复杂的曲面特征，加工难度低，采用常规的铣削加工即可完成成品制作，不需要开模或者特殊加工工艺，加工成本可控，适合小批量定制或者批量配套使用。
