双接口嵌入式音频连接座结构设计

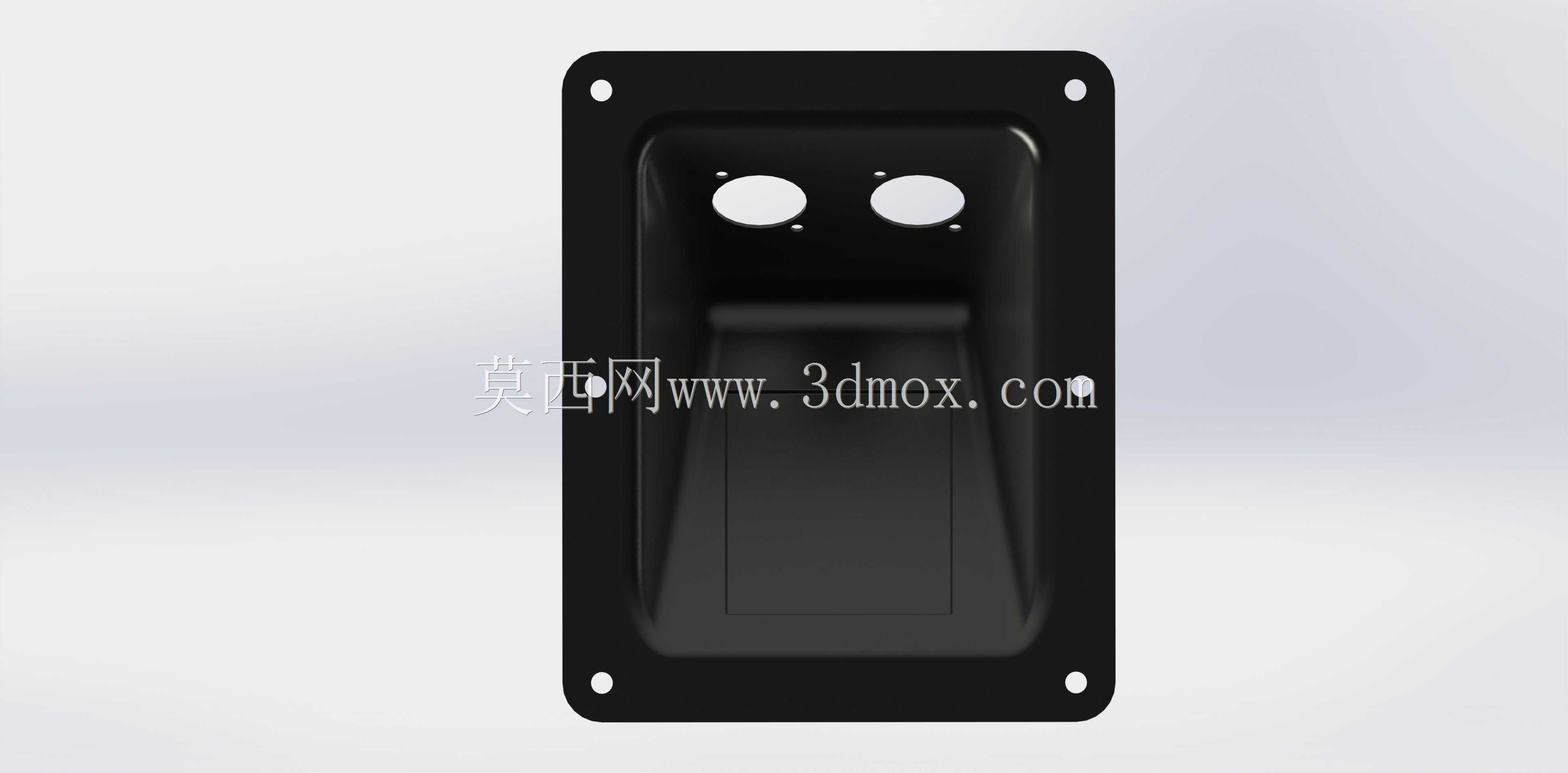

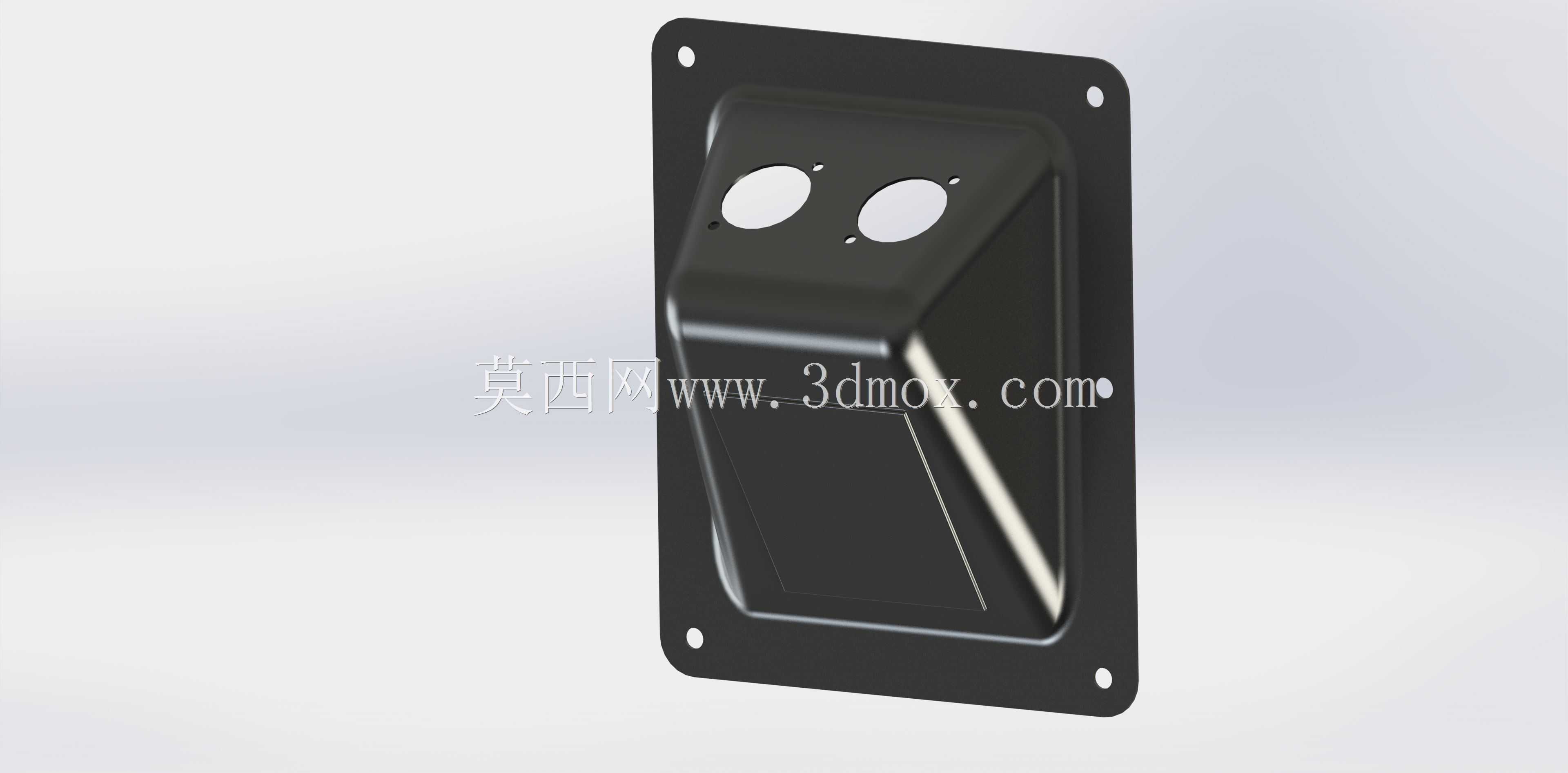

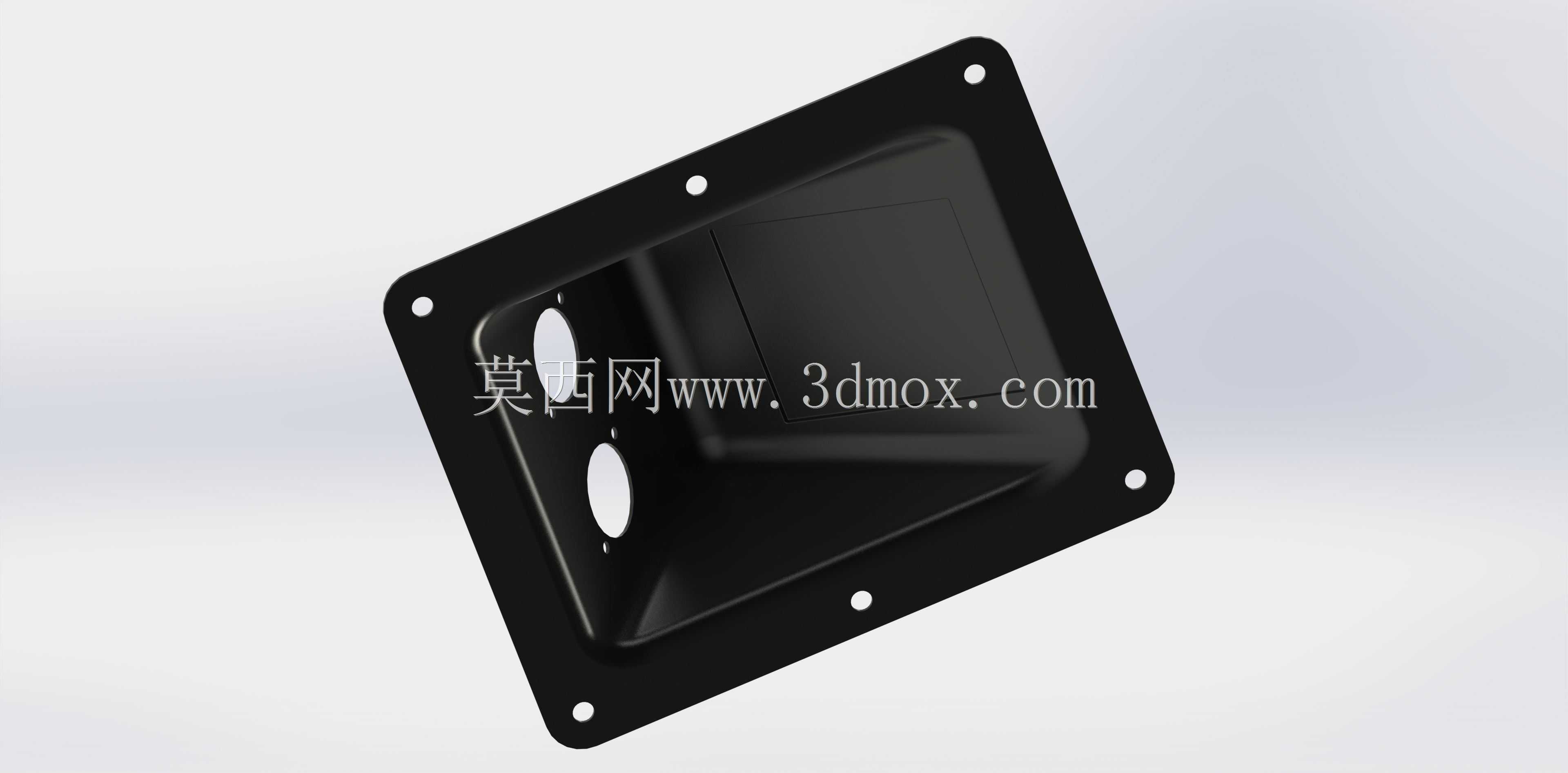

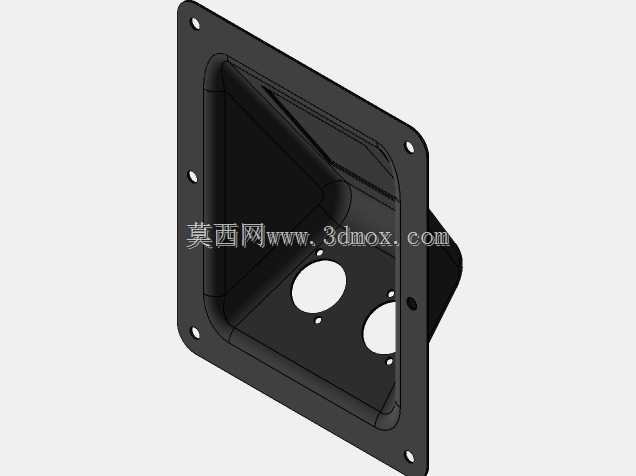

　　这款嵌入式双接口安装座，主要面向专业音响设备的接口集成场景，常见于舞台返听音箱、线阵列扬声器模块、固定安装类专业扩声设备的背板接口区域，用来给XLR卡侬接口与Speakon音箱接口提供统一的嵌入式安装载体，避免接口突出设备外壳造成运输磕碰、接线拉扯损坏的问题。从实际使用场景来看，演出场景下的设备经常需要频繁插拔接线，外露的接口很容易在搬运、布线过程中被线缆扯动导致焊盘脱落、外壳变形，这种内凹式的安装结构能把接口整体收纳在沉台内部，接线完成后插头尾部也处于沉台的防护范围内，即使侧面碰到线缆也不会直接对接口根部施加冲击力，大幅降低现场演出的设备故障概率。设计上采用了四角带安装孔的法兰边框结构，沉台部分做了顺滑的拔模斜度，

　　既方便注塑成型时的脱模，也能在安装时快速嵌入设备面板的开孔内，四角的安装孔位做了沉头处理，安装后螺丝头不会突出边框表面，保证设备背板的平整性。沉台顶部预留了两个标准尺寸的圆形接口安装位，两个孔位的中心距严格匹配行业通用的XLR与Speakon接口的安装尺寸，不需要额外修改接口本身的固定结构，直接用接口自带的固定螺母就能完成装配，孔位边缘做了微小的倒角，避免安装时刮伤接口的金属外壳。沉台内部的深度经过核算，刚好能容纳两种接口的尾部焊接区域，同时预留了足够的线缆弯曲空间，不会出现线缆弯折半径过小导致的线芯断裂问题，底部的平面区域可以粘贴接口标识标签，方便现场布线时快速区分接口功能。边框的整体厚度控制在合理范围内，

　　既保证了安装后的结构强度，不会因为拧紧螺丝导致边框变形，也不会过多占用设备内部的腔体空间，对于内部空间紧凑的紧凑型音箱来说，这种薄边框的设计能给内部的分频器、功放模块留出更多的排布空间。安装边界方面，法兰边框的外形尺寸适配行业通用的方形开孔尺寸，设备面板只需要按照对应的长宽尺寸开出方孔，再在对应位置打好四个安装螺丝孔就能完成装配，不需要做额外的异形加工，普通的钣金下料、木板开孔工艺都能轻松完成加工，适配木质音箱壳体、金属钣金机箱、塑料注塑箱体等多种不同材质的设备外壳。沉台的内凹深度经过多轮场景验证，既能够完全容纳插头的插入部分，也不会因为深度过深导致插拔接线时手指无法伸入操作，日常插拔接线时不需要额外工具，

　　徒手就能完成插头的插拔操作，适合现场演出时的快速接线、换线需求。结构的边角处都做了圆角过渡，没有尖锐的棱角，安装和维护过程中不会划伤操作人员的手部，同时圆角结构也能降低注塑成型时的应力集中问题，提升零件的抗冲击性能，在设备受到磕碰时不容易出现开裂的情况。
