NL4MP型Speakon四芯音响插座结构

　　这款四芯Speakon插座是专业音频扩声系统里的核心接插部件，日常在舞台演出固定安装、流动演艺器材、专业影院工程、商用公共广播系统的设备端、墙面接线面板、功放输出端口、音箱输入端口上都有大量应用，主要承担大功率音频信号的稳定传输作用，相比传统大二芯、卡侬接口，它带锁止结构，能避免演出过程中线缆被拉扯脱落导致的断音事故，接触电阻更低，大电流通过时发热更小，适配大功率专业音箱的功率传输需求。

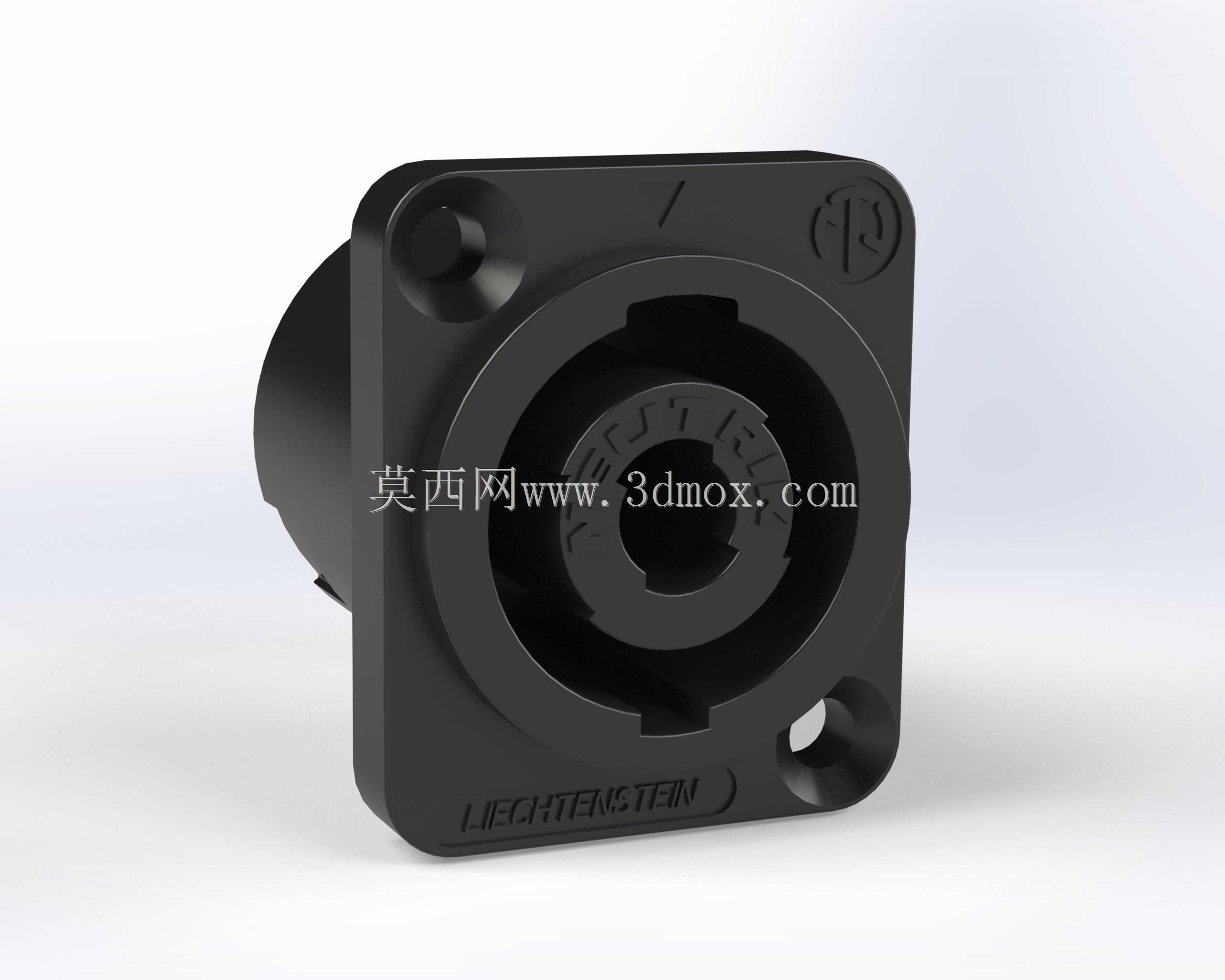

　　从结构设计来看，这款插座采用方形法兰安装形式，法兰四个角预留沉头安装孔，安装时可以直接用螺丝固定在设备壳体或者面板的预留开孔上，沉头孔设计能让螺丝安装后表面齐平，不会突出法兰面影响周边部件装配，插座主体为圆柱形插接腔体，从法兰面向后延伸的部分可以嵌入设备面板的开孔内，不会占用过多设备内部的布线空间。插接腔体内部设置四组弹性接触插芯，对应Speakon插头的四个接触点位，腔体入口处做了导向倒角，插头插入时能自动对位，不需要反复调整角度，插到位后内部的锁止卡扣会自动卡入插头的锁止槽，需要拔出时只要拉动插头外层的解锁套就能脱开，操作便捷且连接可靠。

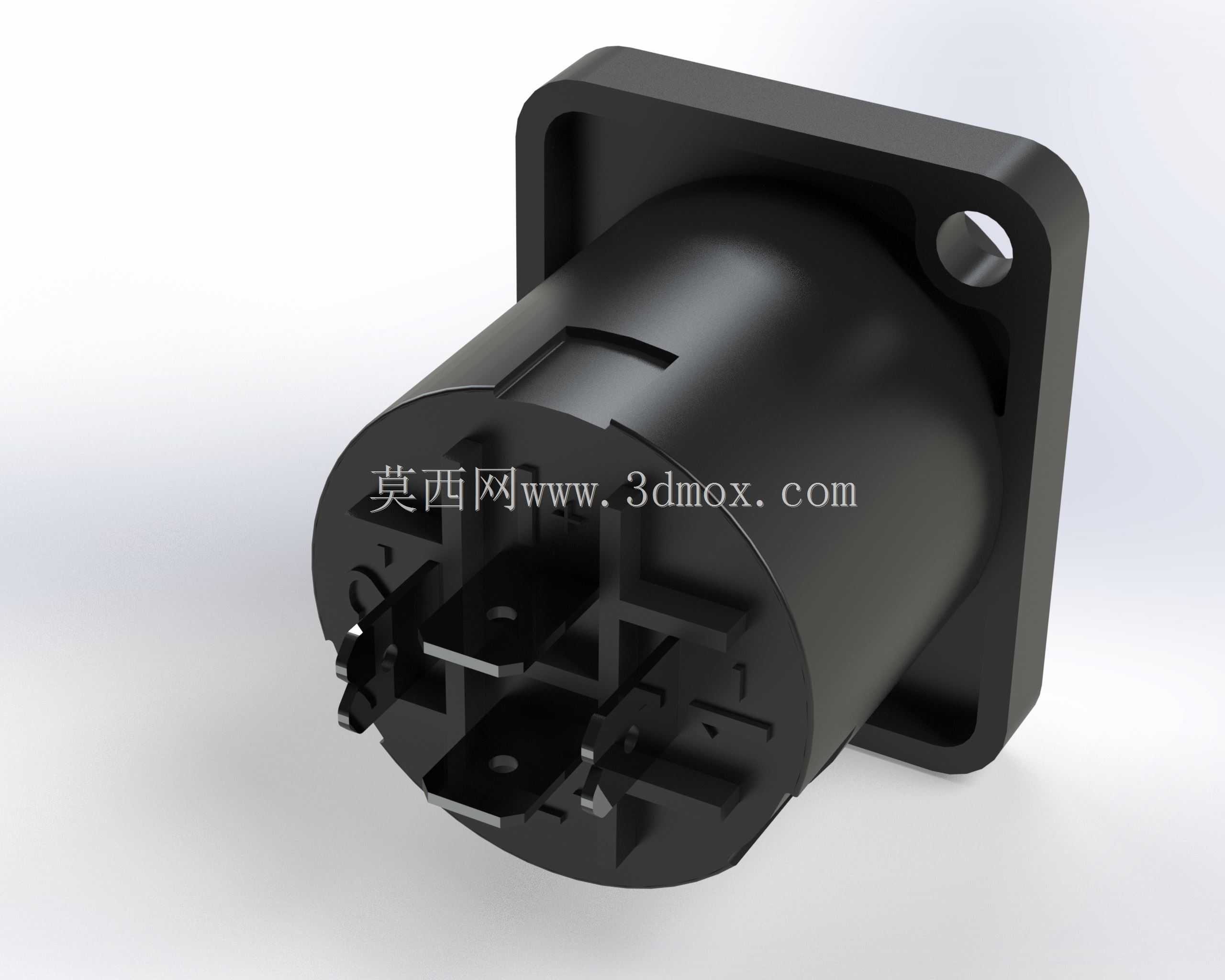

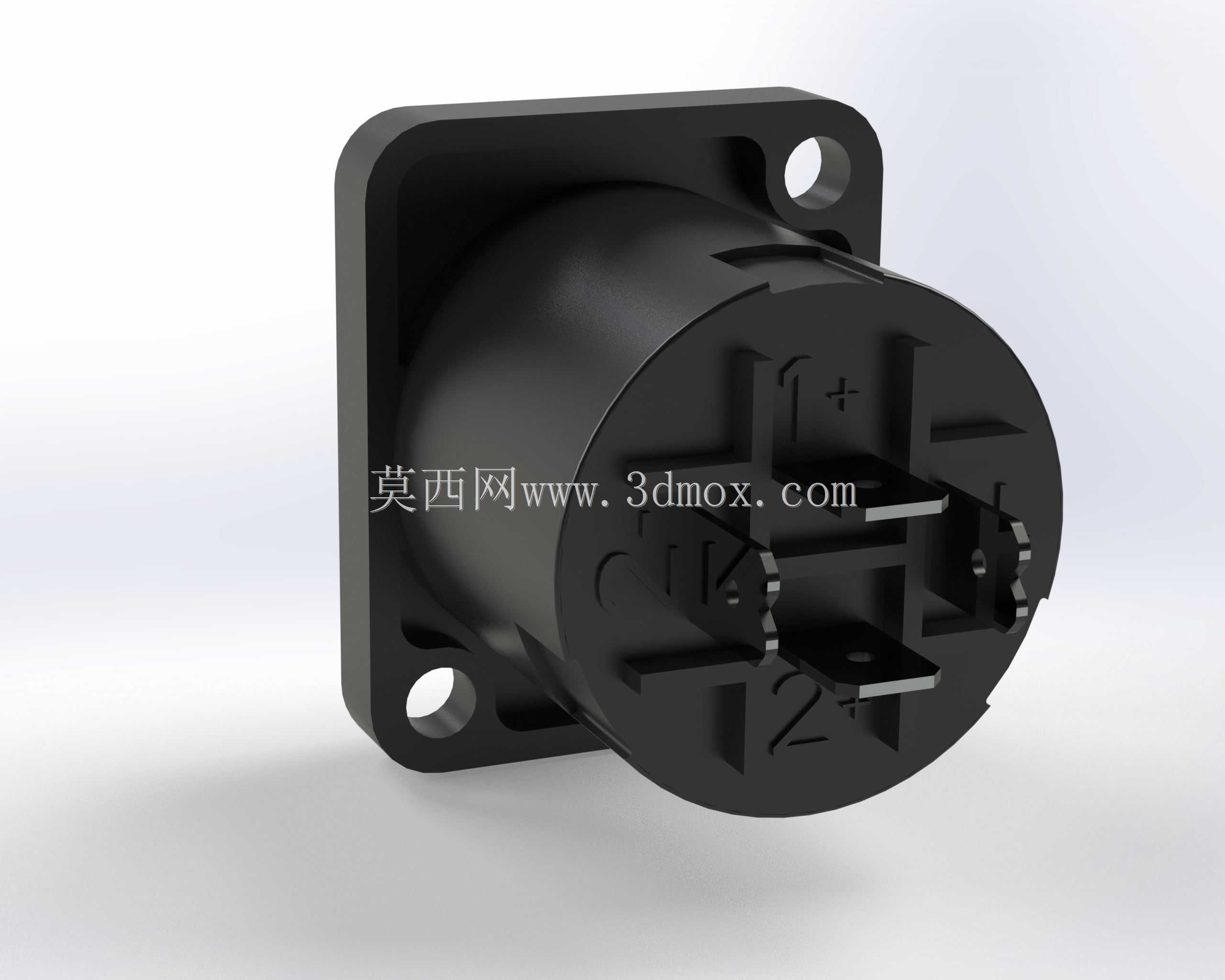

　　插座外壳采用高强度工程塑料注塑成型，表面做了哑光磨砂处理，外壳上模压有品牌标识与产地标识，材料本身具备良好的绝缘性能与抗冲击性能，能适应演出场景下频繁插拔、轻微磕碰的使用环境，同时材料的阻燃等级满足电子接插件的安全要求，长期通电使用不会出现安全隐患。安装边界上，方形法兰的边长尺寸适配行业通用的D型开孔规格，大部分标准音视频面板、功放机箱的预留开孔都可以直接兼容安装，不需要额外修改开孔尺寸，插座后部的接线端采用螺丝压接形式，接线时不需要焊接，只需要剥掉线芯绝缘层，插入接线端子后拧紧压接螺丝就能完成接线，现场施工效率更高，压接结构的抗拉力表现也优于焊接结构，长期使用不会出现虚焊脱焊的问题。

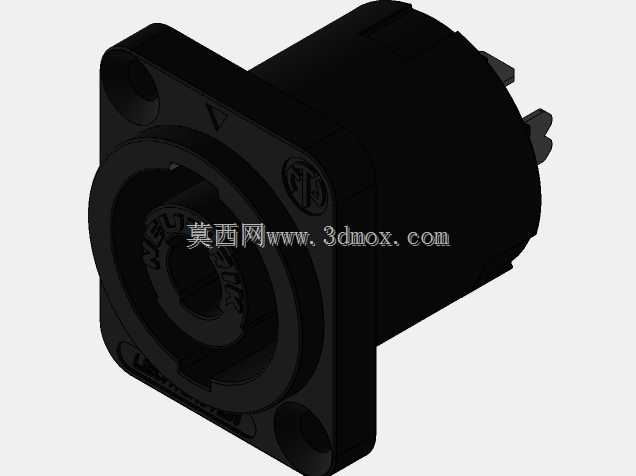

　　在建模还原过程中，重点还原了法兰安装孔的沉头深度、插接腔体的内部导向结构、锁止卡扣的让位槽、外壳表面的标识纹理这些细节，所有配合尺寸都按照实物的装配公差做了对应设置，导入装配环境后可以直接做干涉检查，模拟插头插拔的运动过程，也能直接用于面板开孔的位置设计，给结构设计人员做设备接口布局、安装空间校核提供准确的参考依据，避免设计阶段因为接口尺寸偏差导致后期装配时出现干涉、安装不上的问题。
