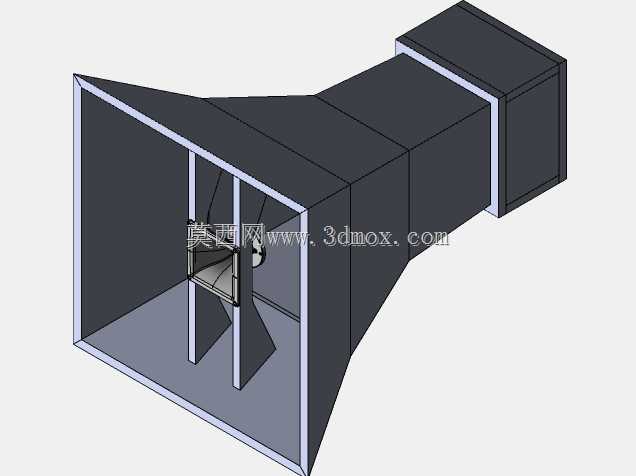

SH8号号角式高频喇叭声学结构设计

　　在专业扩声系统的搭建场景中，号角式高频单元一直是远距离声投射、场馆声场覆盖的核心部件，这款SH8结构的号角喇叭，从结构设计层面就针对中高频声传输的指向性控制做了针对性优化。不同于常规直射式高音单元的声波扩散特性，这款号角采用渐变截面的导声结构，从喉口位置的小截面逐步过渡到方形开口的大辐射面，整个过渡段的曲面曲率经过连续平滑处理，避免声路径上出现截面突变带来的声反射与驻波干扰，能够让驱动单元发出的高频声波沿着号角内壁平滑导出，在保证高频响应延展的同时，有效控制声波的垂直与水平覆盖角度，减少扩声场景下的声能浪费，降低墙面、顶面反射带来的声染色问题。从结构组成来看，整个模型分为三个核心功能段：尾部的驱动单元安装腔，

　　预留了标准的驱动单元安装定位面与固定孔位，安装边界尺寸匹配常规专业高频驱动头的安装规格，腔体内部做了适配喉口的过渡结构，保证驱动单元振膜发出的声波能够无阻碍进入号角导声段；中间的渐变导声段是整个结构的核心，采用方形截面的渐扩设计，侧壁厚度均匀，既满足注塑或者钣金加工的工艺要求，也能保证结构强度，避免大音量下结构共振产生的异音；前端的方形辐射口做了外翻的安装边，可直接适配面罩或者吊装支架的固定需求，安装边的孔位按照常规专业音箱的安装间距设置，能够直接嵌入全频音箱的高音安装位，也可单独作为高频补声单元组合成阵列使用。在实际工程应用中，这类号角喇叭多用于体育场馆扩声、户外演出线阵列、大型会议室声场补声等场景，设计时除了声学路径的优化，

　　还充分考虑了安装适配性：尾部安装腔的深度控制在合理范围，不会占用过多音箱内部的腔体空间，给分频器、低频单元预留足够的安装位置；整个号角的外形采用直面与渐变相结合的结构，多个单元并排组阵时能够紧密贴合，减少阵列单元之间的声间隙，避免组阵后出现的旁瓣干扰。结构细节上，号角内部设置了两处对称的支撑筋，从喉口位置延伸到中段侧壁，既能够提升长导声段的结构刚性，避免长薄壁结构在运输、安装过程中出现形变，也不会对声传输路径造成明显遮挡，支撑筋的截面做了倒角处理，减少锐角带来的声波衍射。安装边界方面，整个结构的外部轮廓尺寸适配常规10寸、12寸专业全频音箱的高音安装位，不需要额外做结构修改就能直接匹配现有箱体的开孔尺寸，降低箱体设计的改造成本；尾部驱动单元的安装面采用平面定位设计，配合密封槽结构，安装时加装密封泡棉就能保证腔体的气密性，避免声泄漏影响高频响应的灵敏度。
