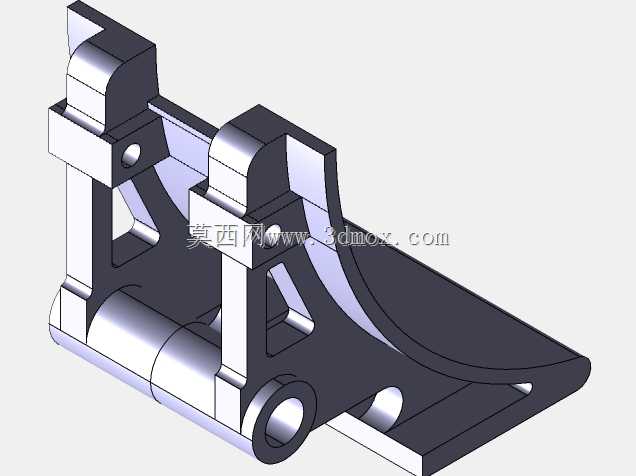

多垫式传感器安装支撑结构件

　　这类多垫式支撑结构件，主要应用在工业传感检测场景中，作为传感器与被测设备、安装基面之间的衔接承载部件，解决不同安装基面的平整度偏差问题，避免传感器安装后出现应力倾斜，保障检测精度的稳定性。从结构设计来看，主体采用一体化铸造成型后做机加工处理，弯折的立臂结构预留了多个同轴度校准过的安装孔位，不同孔径对应不同规格的传感器固定螺栓，底部延伸出的多垫式支撑脚，每个垫脚的接触面都做了铣平处理，垫脚之间的间距经过受力仿真校核，能在承受传感器自重及外接线路拉扯力时，保持整体结构的形变量控制在0.02mm以内，不会因为长期受力出现支撑面塌陷。设计过程中优先考虑了安装边界的适配性，整体外轮廓的突出部分做了圆弧倒角处理，

　　避免在狭小设备舱内安装时剐蹭周边线路或其他构件，立臂上的镂空槽一方面是为了减轻整体自重，降低安装基面的负载，另一方面可以作为传感器接线的走线通道，让外接线缆可以顺着槽位规整排布，减少线路杂乱带来的信号干扰风险。实际使用时，这类支撑件可以适配多种接触式、光电类传感器的安装需求，多垫结构的设计让它不需要额外加装调整垫片，就能适配存在0.5mm以内平整度误差的安装基面，安装时只需要将各个垫脚贴合基面后锁紧固定螺栓，就能保证传感器的检测端面与被测面保持平行，省去了传统单块安装座需要反复塞尺校准平行度的步骤。结构上的加强筋沿着立臂的受力方向布置，从底部垫脚一直延伸到顶部安装孔位的侧边，在不增加整体壁厚的前提下提升了结构的抗弯折性能，

　　即使设备运行过程中存在持续的小幅振动，支撑件也不会出现共振偏移，保障传感器长期运行的位置精度。不同的安装孔位做了沉头处理，螺栓锁紧后端面不会突出结构表面，避免突出的螺栓头干涉传感器的检测范围，侧边的定位凸台可以和传感器底座的定位槽快速契合，安装时不需要反复调整位置就能对准安装孔，提升现场装配的效率。
