蒙太奇管式传感器安装固定板结构

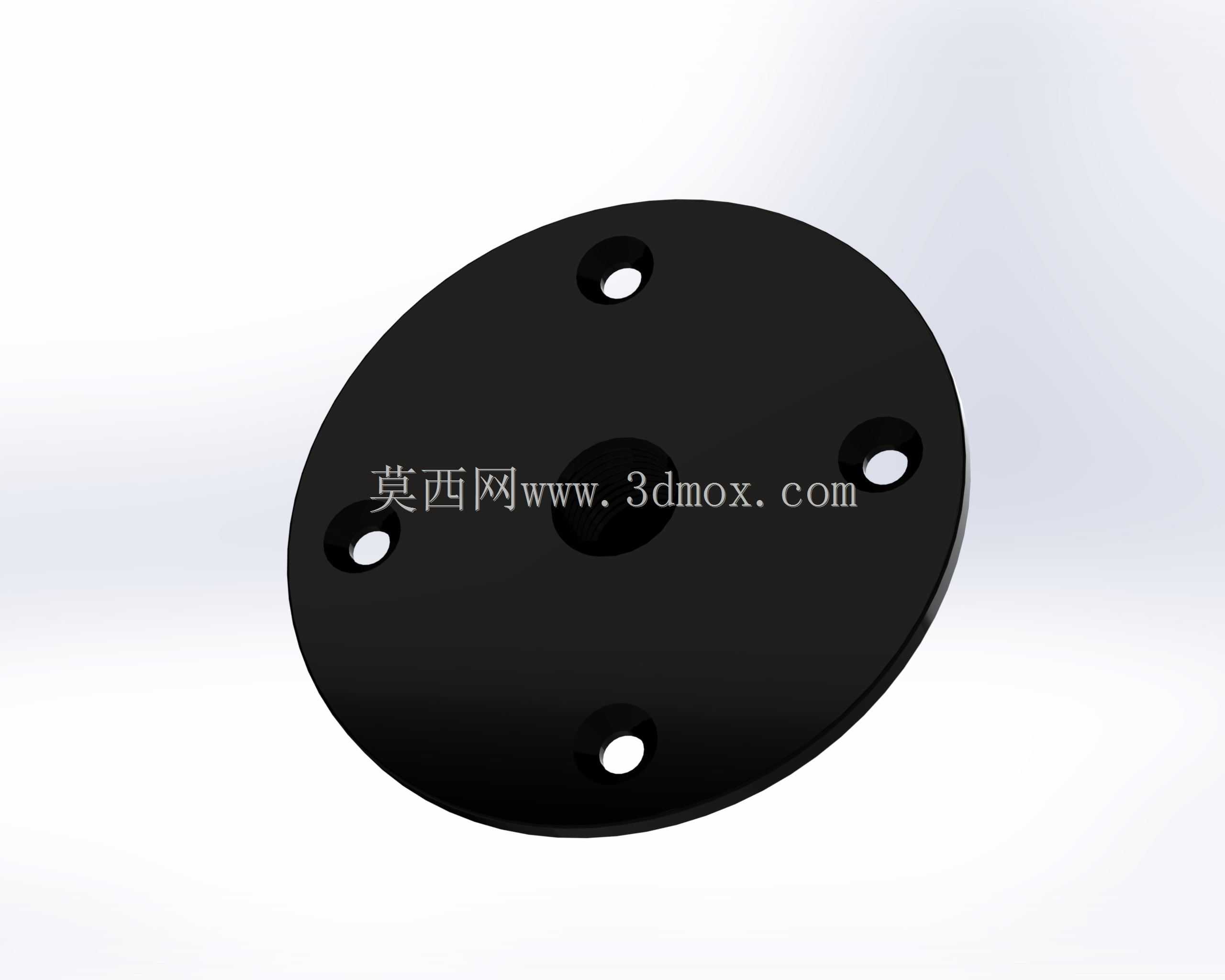

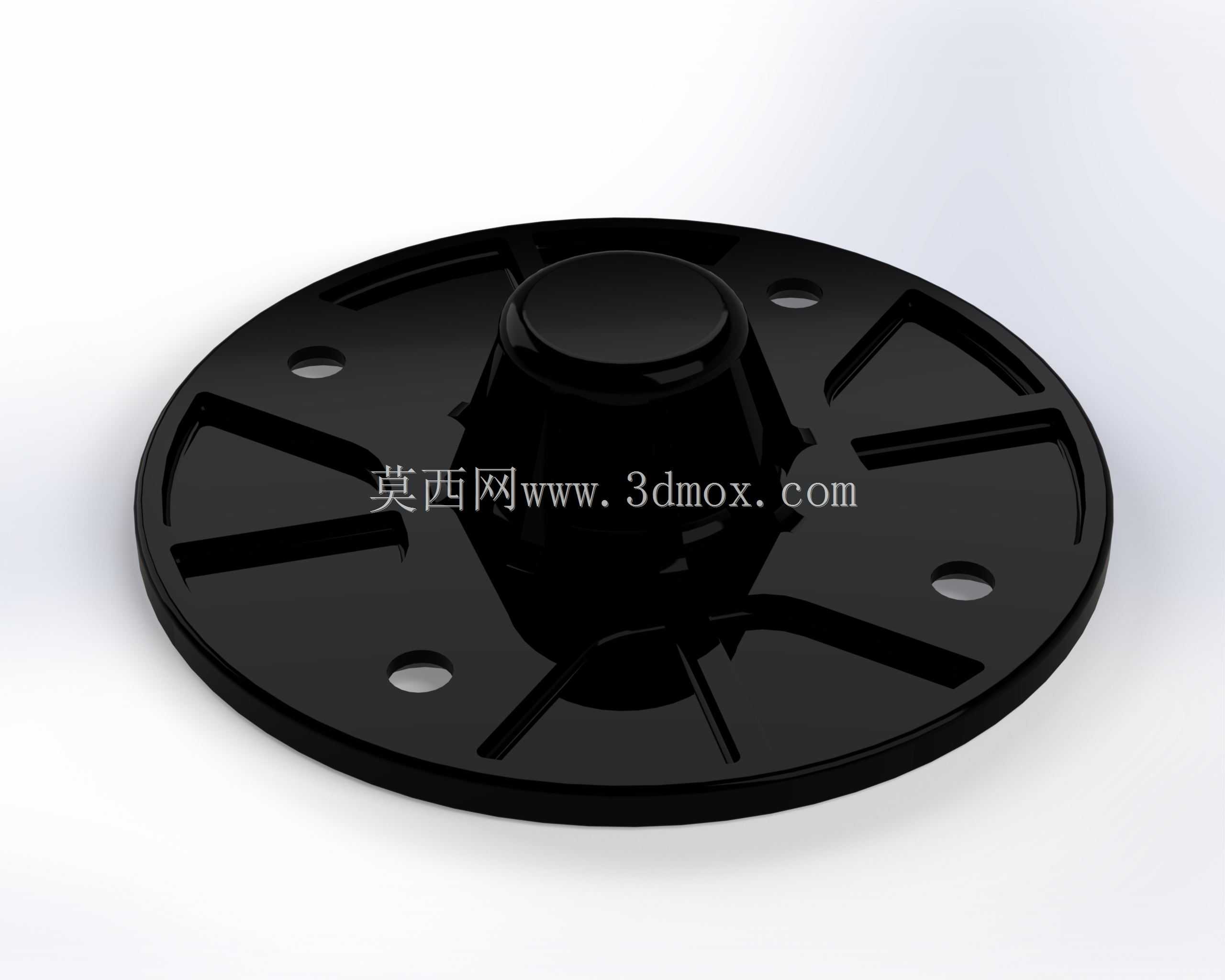

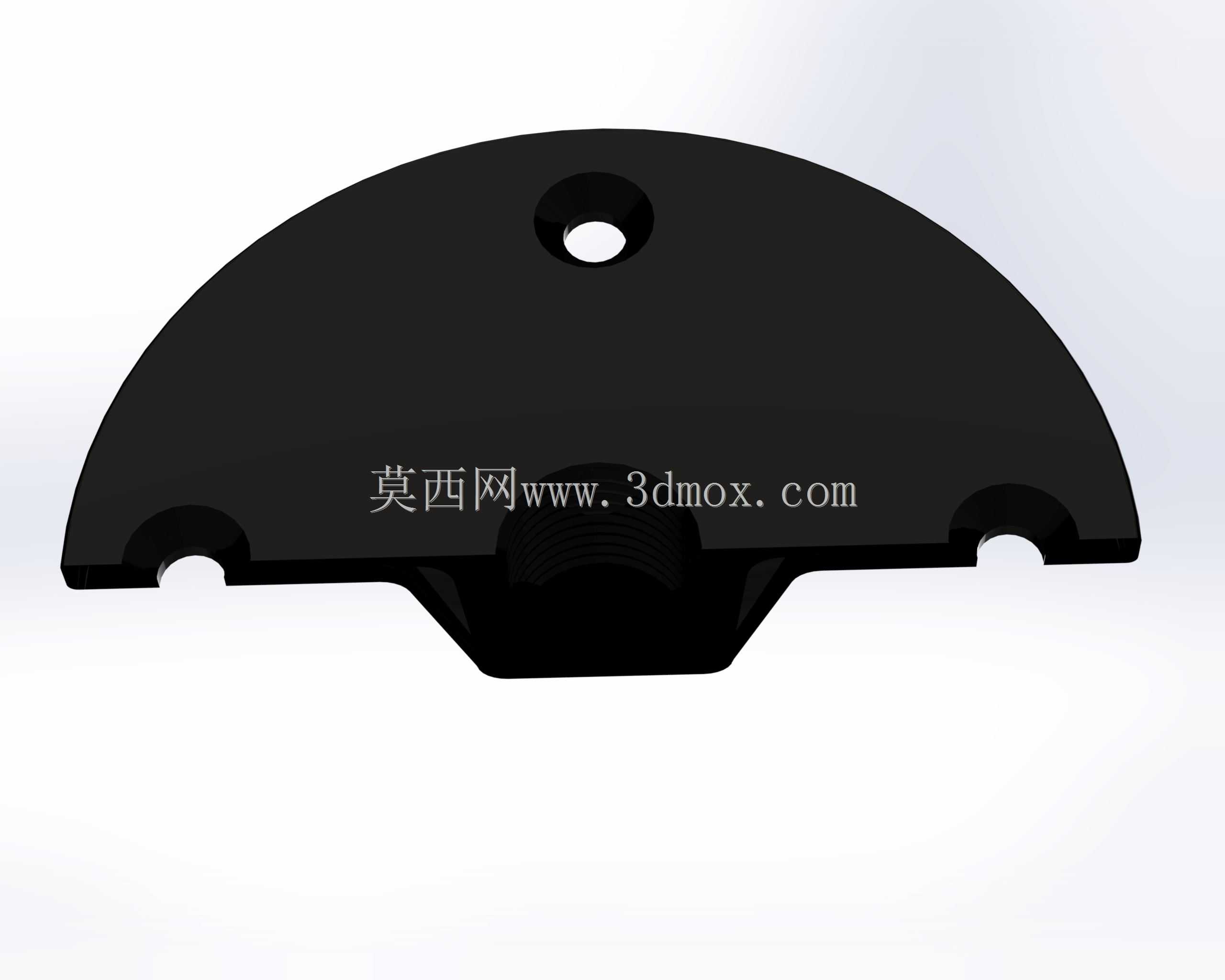

　　这类带中心凸台的圆盘式安装板，主要配套管式传感检测元件使用，常见于工业自动化检测工位、流体管路参数监测点位的传感元件固定场景，核心作用是为传感探头提供稳定的安装基准，同时隔绝安装面的多余振动传导，保证检测数据的采集稳定性。从结构设计来看，圆盘基体上均匀分布的多个通孔是安装固定位，孔位的分度圆尺寸经过匹配计算，适配常规的M4/M5规格安装螺钉，能直接固定在设备壁面、管路预留法兰位或者检测支架上，不需要额外加工转接板，减少现场安装的适配工作量。中心凸起的锥台结构是传感元件的安装定位位，内腔尺寸和管式传感器的外径做了公差配合，能保证传感器装入后和安装面保持垂直，避免探头倾斜带来的检测偏差，锥台的高度设计也预留了传感器接线端的走线空间，

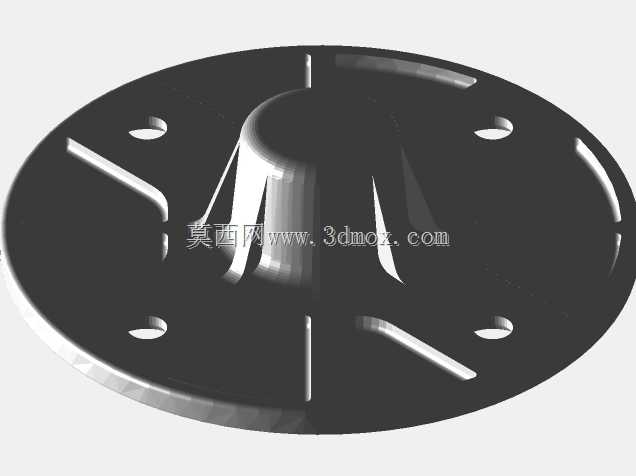

　　不会出现线材挤压弯折的问题。盘面上的放射状加强筋是结构优化的重点，在不增加整体板材厚度的前提下，大幅提升了圆盘的抗形变能力，即使安装面存在轻微的平面度误差，加强筋也能分散锁紧螺钉带来的压紧力，避免安装板翘曲导致传感器对位偏移。从安装边界来看，整个板件的外圆直径控制在常规传感安装位的通用尺寸范围内，边缘做了小倒角处理，安装时不会刮擦周边的管线或者操作人员，中心凸台的高度低于常规传感器探头的外露长度，不会遮挡探头的检测端面，保证检测信号的正常收发。这类板件通常采用硬质工程塑料或者压铸铝合金制作，塑料版本多用于无强腐蚀的常规工业环境，重量轻不会给安装点位带来额外负载，金属版本则适配有一定振动冲击的重型设备工位，

　　长期使用不会出现螺纹滑牙或者结构开裂的问题。设计这类安装板的时候，首先要确认配套传感器的外径尺寸，保证中心安装孔的配合公差在合理区间，过松会导致传感器晃动，过紧则会增加装配难度，甚至挤压传感器外壳损坏内部元件；其次要核算安装孔的位置，要和设备上的预留安装位完全匹配，避免出现孔位错位无法安装的情况；加强筋的厚度和高度也要根据材料特性调整，塑料件的筋厚不能超过基体壁厚的三分之二，避免注塑成型时出现缩痕影响平面度，金属件则可以适当增加筋的高度，进一步提升结构刚性。实际使用中，这类安装板还能起到一定的隔振作用，凸台和盘面的过渡结构能过滤掉一部分安装面传递的高频振动，减少振动对传感器内部敏感元件的干扰，对于精度要求较高的检测场景，还可以在安装面和板件之间增加薄橡胶垫，进一步提升隔振效果。
