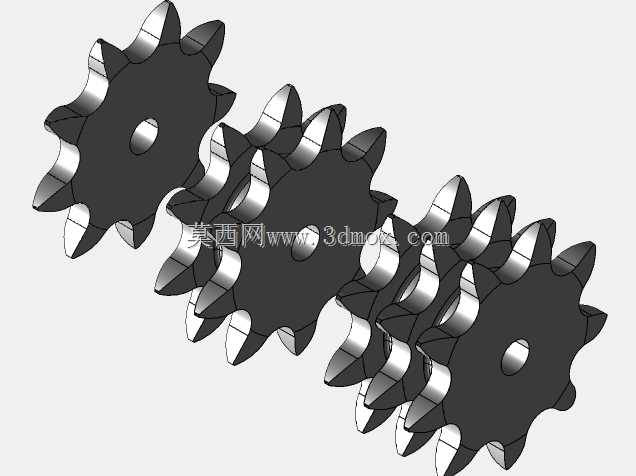

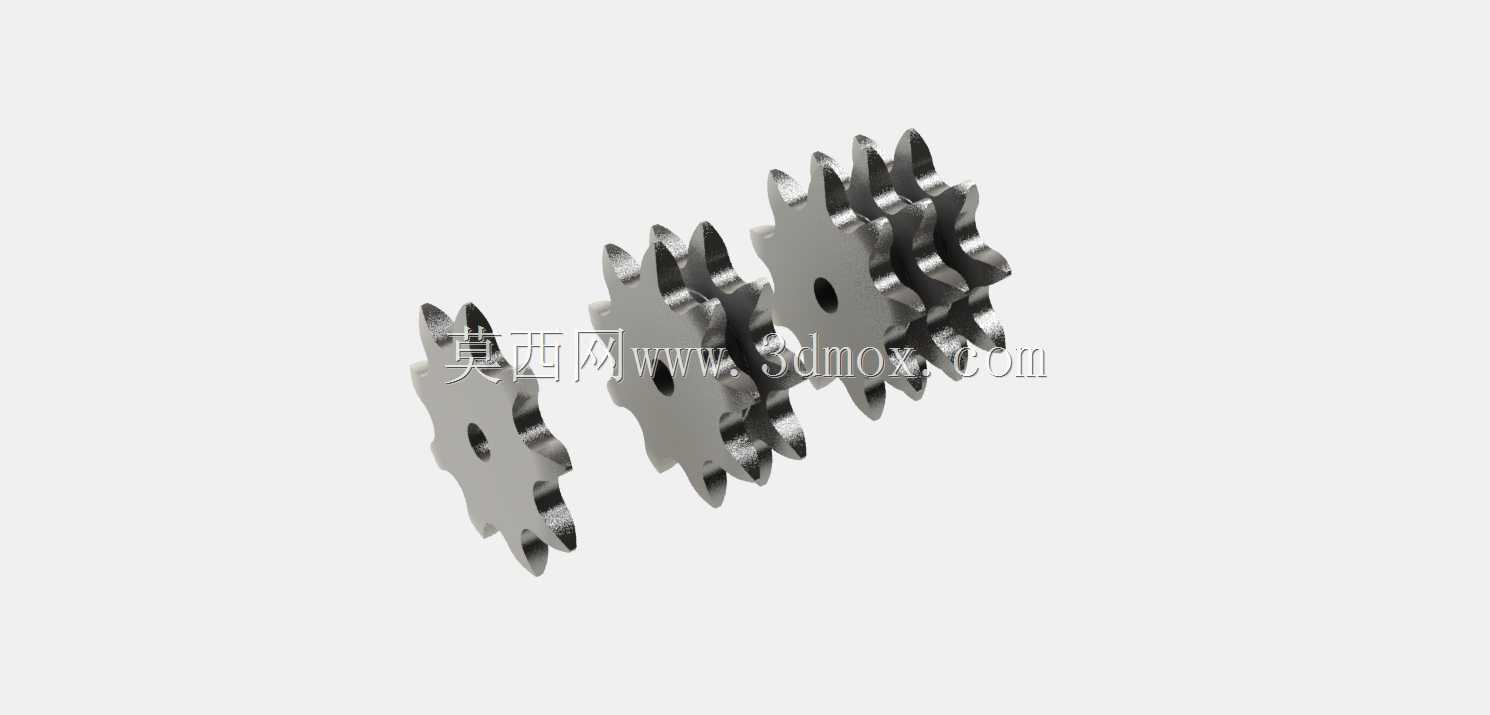

多联组合式滚子链轮传动构件

　　这类多联组合滚子链轮，常应用在需要多级同步传动、同输入轴分路输出动力的设备场景中，比如包装生产线的分料输送机构、小型农机的动力分配单元、自动化仓储的分拣线传动组，都能见到这类构件的实际应用。它的核心作用是和标准滚子链条啮合，将轴的旋转扭矩通过链条传递到对应从动轮，相比单联链轮，多联结构可以在同一根轴上同时驱动多组独立的传动回路，不需要额外加装多套链轮与轴系配件，能大幅压缩传动机构的轴向安装空间，简化轴系的支撑结构设计。从设计逻辑来看，这类链轮的齿形轮廓完全匹配对应规格滚子链条的节距、滚子外径参数，齿沟圆弧做了平滑过渡处理，能保证链条滚子进入和退出啮合时没有卡滞、冲击，降低传动过程中的噪音和磨损；

　　多联片体之间的间隔尺寸严格匹配链条的内节内宽、外节外宽参数，保证每一排链条都能独立顺畅啮合，不会出现相邻链条剐蹭、跳齿的问题。链轮的中心安装孔可根据配套轴的直径做适配设计，孔位可加工键槽来传递扭矩，也可根据安装需求加装紧定螺钉孔，防止链轮在轴上出现轴向窜动。从安装边界来看，这类多联链轮的轴向总厚度要匹配安装位置的轴段长度，齿顶圆直径要预留出和周边机架、护罩的安全间隙，避免运转过程中出现运动干涉；齿面的加工精度要满足传动平稳性要求，端面跳动量控制在合理范围内，防止链条运转过程中出现侧向偏移、脱链的问题。实际选型应用时，要根据传递的扭矩大小、传动比要求、链条排数来确定链轮的齿数、材质和热处理工艺，

　　大扭矩工况下会选用合金钢材质做齿面淬火处理，轻载输送场景也可选用碳钢或者工程塑料材质降低成本。建模过程中，齿形的生成要严格遵循链传动的设计标准，每一个齿的分度圆位置、齿顶高、齿根圆角都要和链条参数完全匹配，多联片体的同轴度要控制在公差范围内，保证加工后装配到轴上不会出现偏摆，影响传动稳定性。
