带安装支架的气动真空吸盘执行组件

　　这套带安装支架的气动通气吸盘组件，是自动化产线末端执行机构里极为常见的取料单元，日常在3C电子小件分拣、食品软包装移送、钣金薄料上下料、注塑件取件工位都能见到它的身影，核心作用是通过负压生成可靠吸附力，完成工件的拾取、移位、放料动作，相比机械夹爪，它不会在易刮花工件表面留下夹痕，也能适配异形、薄壁、软质工件的取放需求。

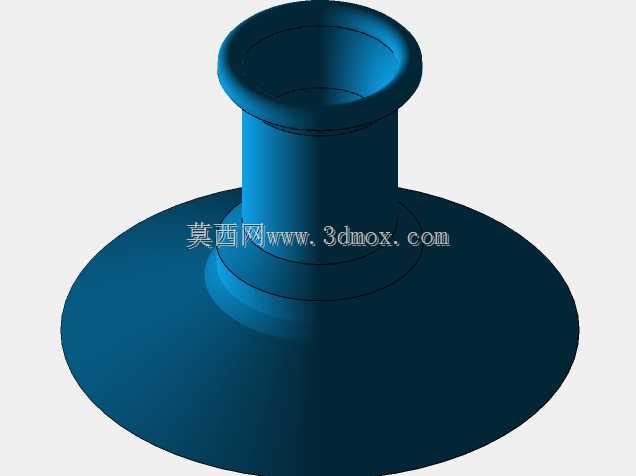

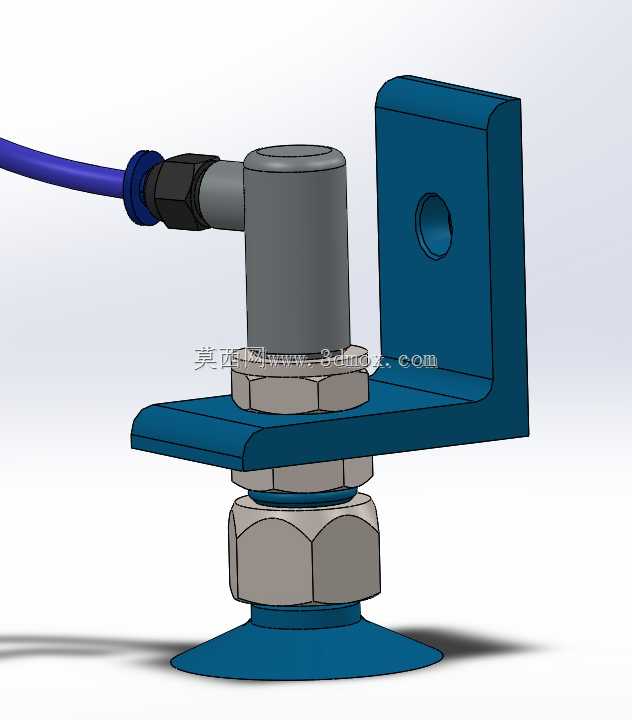

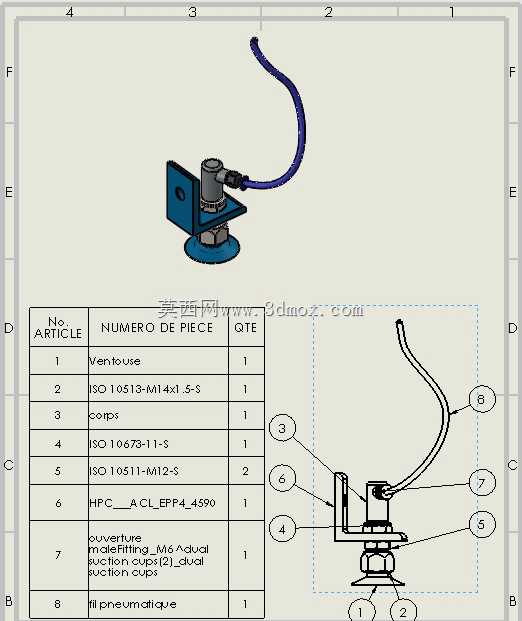

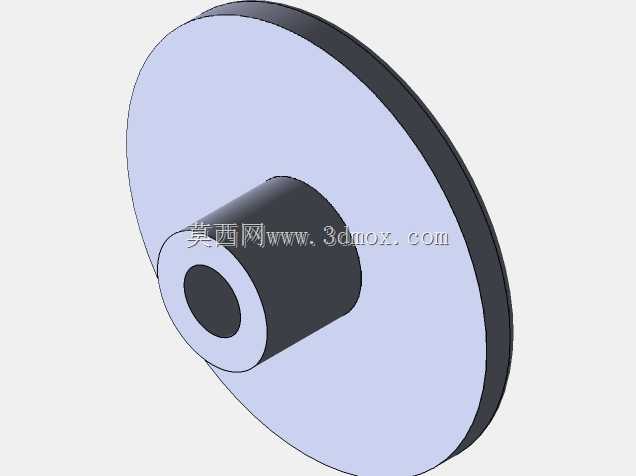

　　从结构设计来看，整套组件分为吸盘本体、金属固定支架、通气接头、连接气管四个部分，吸盘采用丁腈橡胶材质的平型唇边结构，唇边做了薄边过渡处理，接触工件时能快速排出接触面空气形成密封，哪怕工件表面存在轻微的弧度或者0.2mm以内的平面度误差，也能保证负压不泄漏；吸盘上部的金属接杆采用外螺纹结构，搭配两个六角锁紧螺母，可以直接穿过支架的安装孔位，通过螺母上下锁紧来调整吸盘的伸出长度，适配不同高度差的取料场景，调整行程范围在0-15mm之间，能覆盖大部分常规工位的高度差补偿需求。

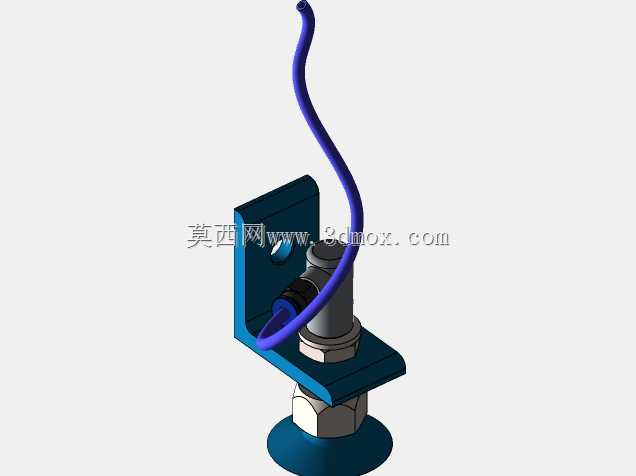

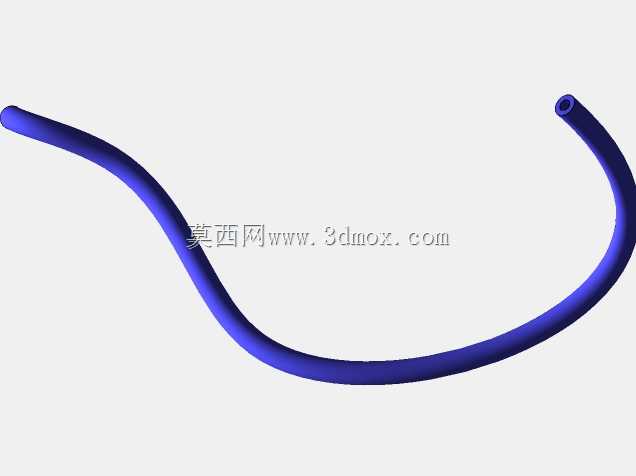

　　固定支架采用折弯成型的L型冷轧钢板结构，侧边开有标准安装孔，既可以直接锁在机械手末端法兰上，也能固定在直线模组的滑台安装面，支架的折弯角度做了90度直角公差控制，安装面平面度控制在0.1mm以内，避免安装后吸盘出现倾斜导致吸附受力不均；接杆侧部的快插通气接头直接连接PU气管，气管采用耐弯折的蓝色气动软管，走线时预留了足够的弯曲半径，避免设备往复运动时气管出现死折导致气路堵塞，接头内部带密封结构，接入0.4-0.6MPa的负压气源就能稳定工作。

　　设计时特意将支架的安装孔做成长圆孔形式，允许横向调整吸盘的安装位置，调整范围在10mm以内，方便多吸盘排布时调整间距，适配不同尺寸的工件取料；整套组件的安装边界紧凑，支架整体长宽尺寸控制在40mm*35mm以内，不会占用过多末端执行器的安装空间，哪怕在狭小的工位内部也能完成布置，同时所有金属部件都做了发黑防锈处理，在车间多尘、有少量切削液飞溅的环境下也能长期稳定工作，不会轻易出现锈蚀卡滞的问题。
