带缓冲支架的工业气动真空吸盘组件

　　在自动化生产线的物料搬运环节，这类带缓冲结构的真空吸盘组件是末端执行器的核心适配部件，常见于电子元器件分拣、薄型板材上下料、注塑件取件、包装线纸盒抓取等场景，相比夹爪类执行件，它不会对易划伤、易变形的工件表面造成夹持损伤，适配曲面、平面、多孔轻质工件的抓取需求，尤其适合表面平整度存在小幅公差的工件转移作业。

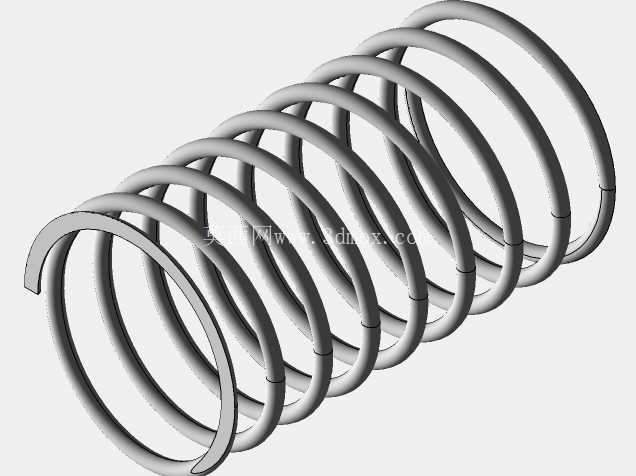

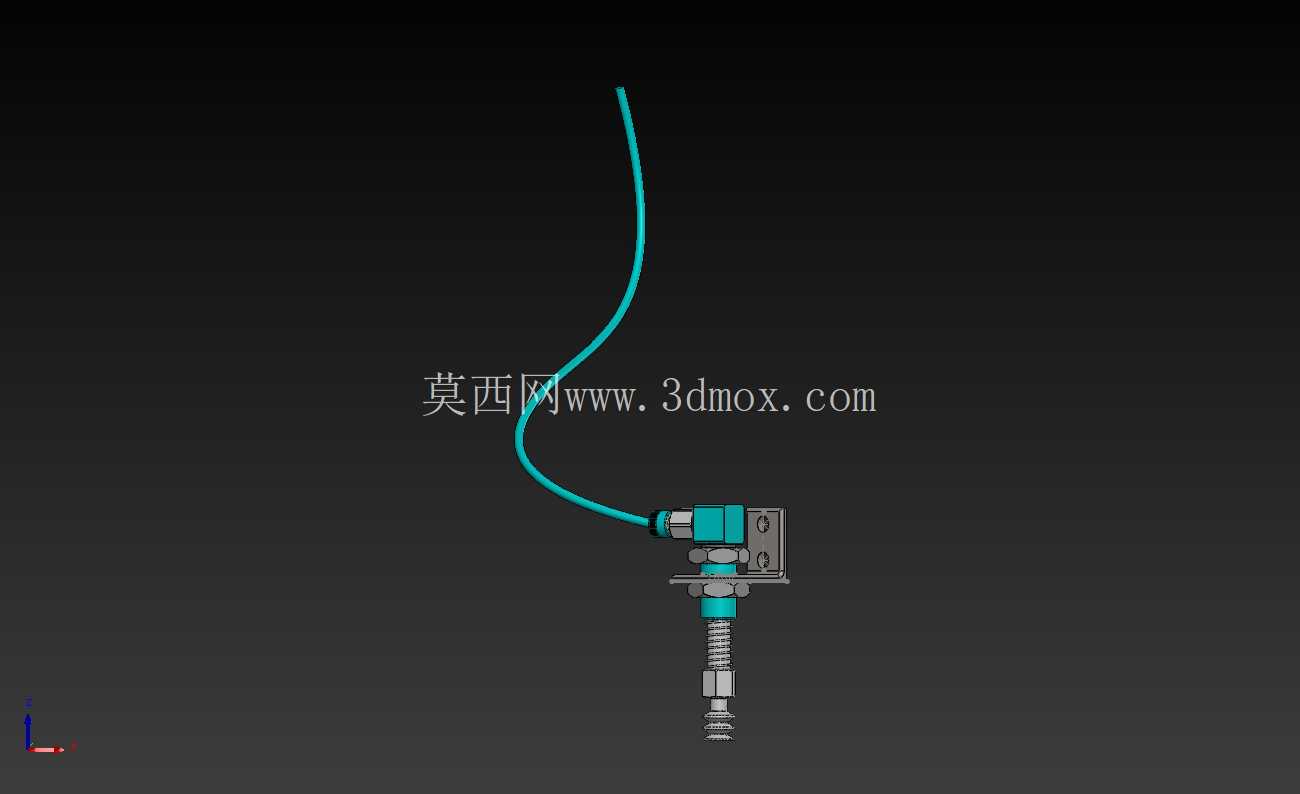

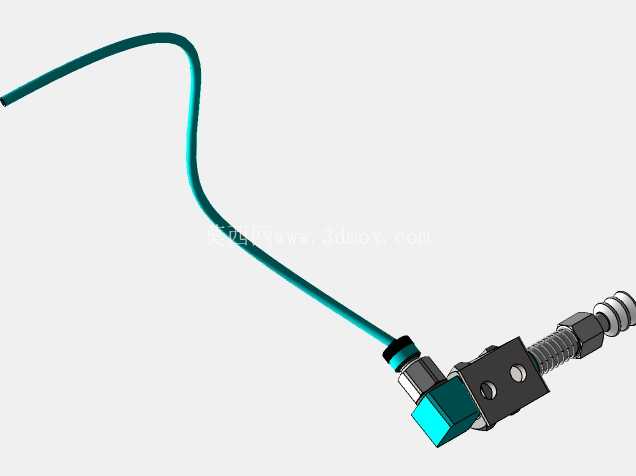

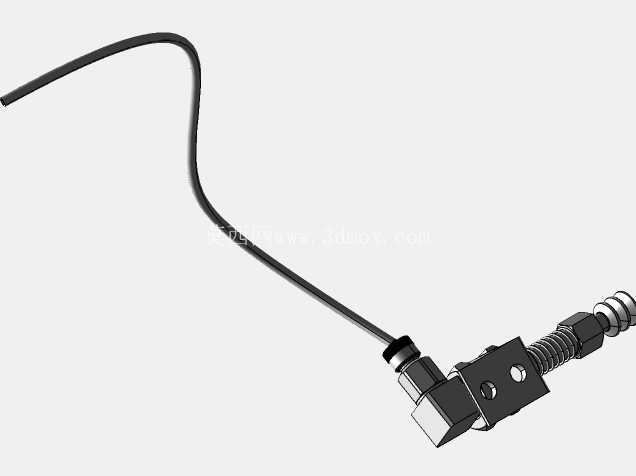

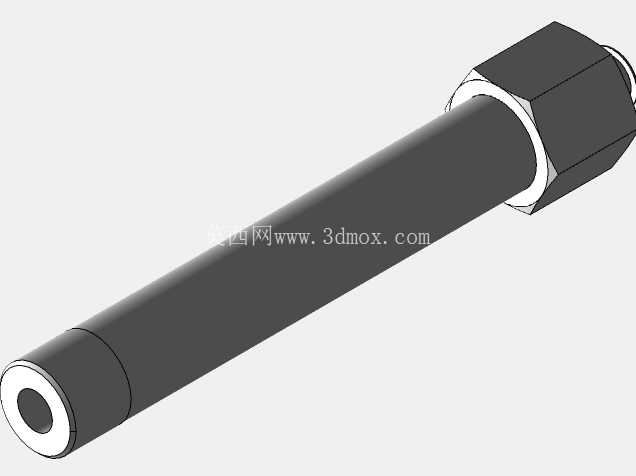

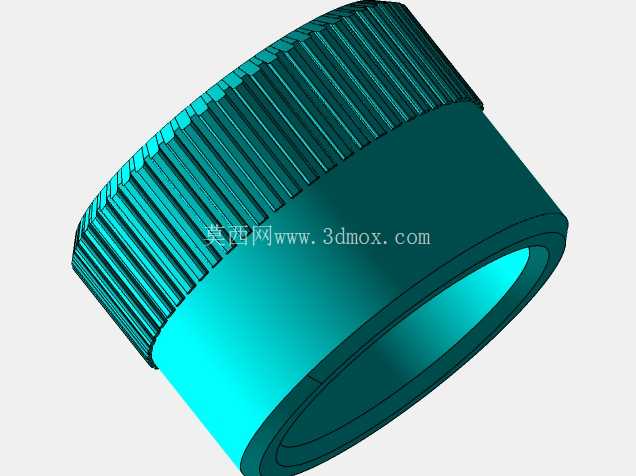

　　从结构设计来看，这款吸盘组件集成了真空接气口、缓冲导杆、安装固定座、吸盘接头几个核心部分，上方的柔性气管用于连接真空发生装置，当真空发生器产生负压时，吸盘端面与工件表面形成密闭腔室，依靠内外压差实现工件的吸附固定；缓冲导杆部分内置复位弹簧，在吸盘接触工件的瞬间可以提供10-30mm的轴向伸缩余量，避免刚性接触压伤工件表面，同时也能补偿设备Z轴的定位误差，哪怕工件摆放高度存在±5mm的偏差，也能保证吸盘端面完全贴合工件表面，不会出现漏气掉件的问题。

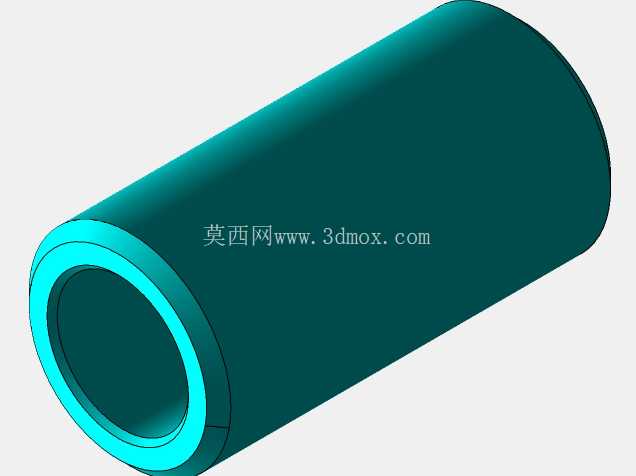

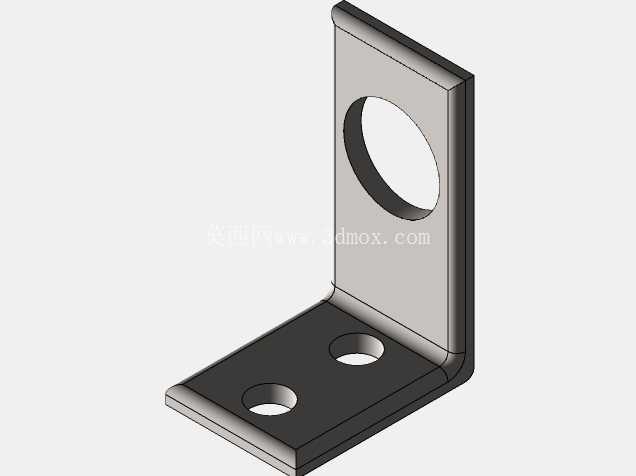

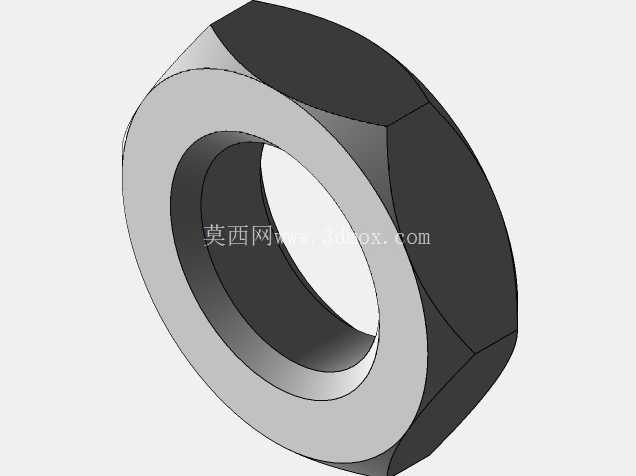

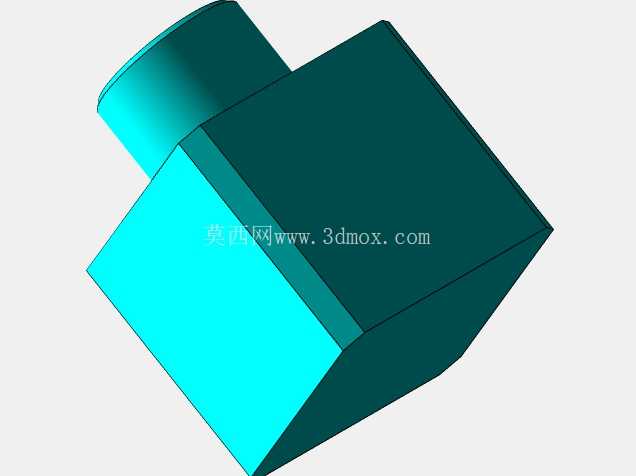

　　安装固定座采用侧装式直角支架设计，支架上预留了两个长圆形安装孔，既可以通过螺栓直接固定在机械手法兰、直线模组滑台或者专机的执行端板上，长圆孔的设计也允许安装时调整吸盘的前后位置，适配不同的工位布局需求；导杆与固定座之间采用自润滑铜套导向，长期往复运动也不会出现卡滞，导杆表面做了硬质阳极氧化处理，耐磨性能优于普通光轴，适合高频次的抓取作业工况，常规产线每分钟20-30次的往复动作下，导向结构的使用寿命可以达到百万次级别。

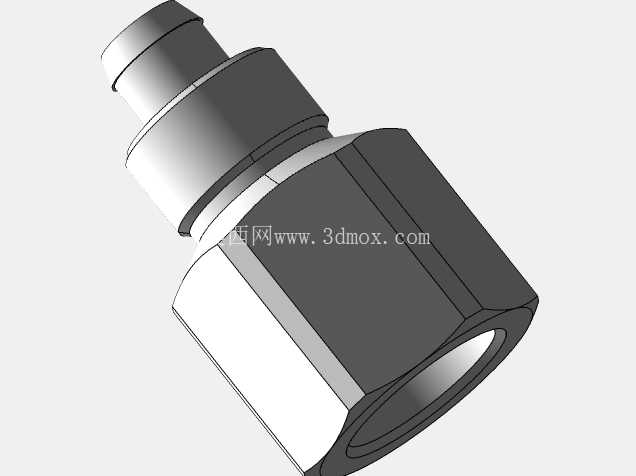

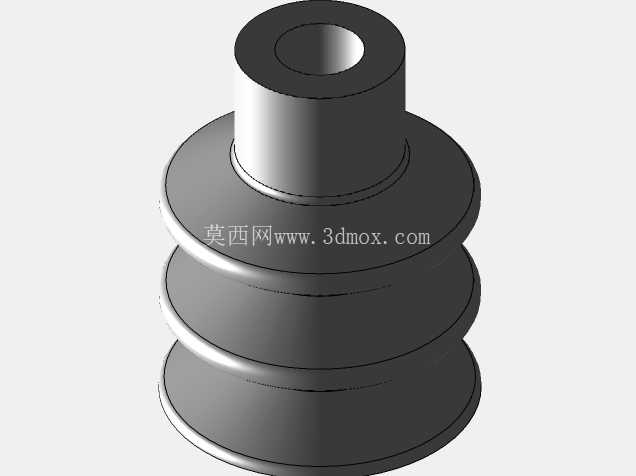

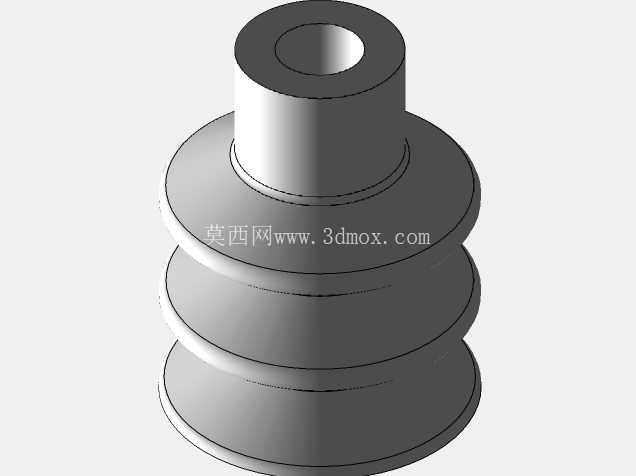

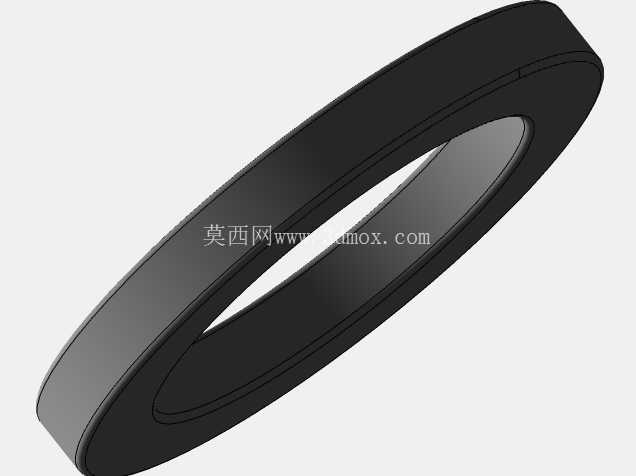

　　吸盘本体采用丁腈橡胶材质，唇边做了薄化处理，接触工件时可以快速形变贴合，哪怕是带有轻微纹路的塑料件、纸板表面，也能快速建立有效真空，不会因为表面微小凹凸出现真空泄漏；接气端采用快插式接头，和常规的4mm、6mm气动气管可以直接插接，不需要额外的转接头，现场装配时可以快速完成气路连接，后期维护更换吸盘也只需要拔下旧件插上新件即可，不需要拆解整个固定支架。

　　在实际选型应用中，这类吸盘的有效吸附直径为20mm左右，在-60kPa的常规真空度下，单吸盘的垂直安全吊重可以达到1.5kg，水平安全吊重可以达到2.5kg，适合抓取重量在1kg以内的小型工件，如果是抓取较重的工件，可以多组吸盘并排布置在同一个安装支架上，通过多点吸附提升总负载能力。设计安装边界时需要注意，缓冲导杆的全伸状态下，组件总高度为112mm，全压缩状态下高度为87mm，安装时需要给Z轴方向预留至少30mm的缓冲行程空间，避免导杆被完全压死导致缓冲失效；固定支架的安装面宽度为28mm，相邻两个吸盘的安装中心距建议不小于35mm，避免吸盘之间距离过近，吸附工件时出现互相干涉，或者气管弯折影响气路通畅。

　　在三维建模过程中，这类组件的建模需要重点还原缓冲行程的活动范围，不能只做固定状态的静态模型，要把导杆的伸缩极限位置做出来，方便后续做产线运动仿真时检查是否存在行程干涉；气管部分采用柔性体建模思路，还原气管自然弯曲的形态，模拟实际走线时的弯曲半径，避免仿真时出现气管与周边设备剐蹭的误判；安装孔的位置尺寸严格按照实物的安装基准标注，方便设计人员直接调用模型到自己的设备装配体中，不需要重新测绘安装尺寸，减少重复建模的工作量。

　　实际产线应用里，这类吸盘组件还可以搭配真空压力开关使用，当吸盘没有正确吸附工件、真空度达不到设定阈值时，压力开关会给设备控制系统发送信号，避免设备带着未抓取的工件运行，出现漏料、撞机的问题；如果是在洁净车间使用，还可以更换硅胶材质的吸盘，不会在工件表面留下橡胶印痕，适合食品包装、医疗耗材生产这类对洁净度有要求的场景。
