双页三孔平开合页结构设计

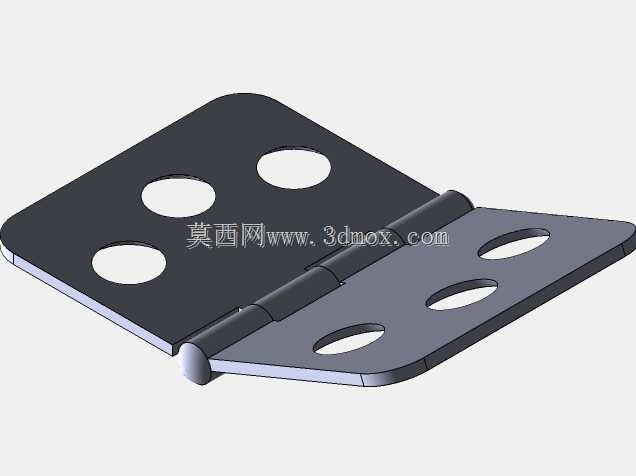

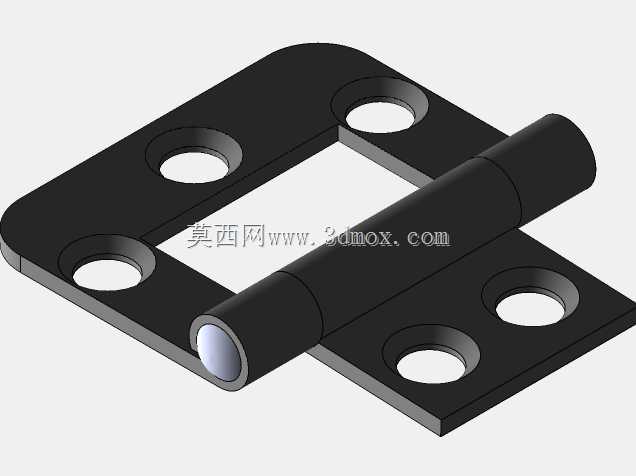

　　日常民用与轻型工业场景中，这类双页平开合页是实现门扇、箱盖类部件绕固定轴转动的核心铰接部件，最常见的应用场景是室内木质门扇、小型设备检修舱门、低压柜体箱门的转动连接，承担转动导向与载荷传递的双重作用。从结构设计逻辑来看，这款合页采用对称式双页片布局，每页片上预留三个圆形安装通孔，孔位沿页片长度方向均匀排布，安装时可通过标准紧固件穿过通孔，将两个页片分别固定在门框与门扇、或设备基座与活动盖板的对应安装面上，三孔布局相比两孔结构能更好分散页片承受的剪切载荷，避免长期开合过程中页片因单点受力出现翘曲变形，同时也能抵消门扇自重带来的附加弯矩，提升连接可靠性。合页的核心铰接部位采用卷边穿轴结构，两个页片的侧边分别冲压出交替排布的卷边套筒，

　　套筒同轴度公差控制在合理范围内，穿入销轴后即可实现0到180度范围内的顺畅转动，卷边与页片主体采用一体冲压成型工艺，不存在焊接拼接带来的应力集中问题，能承受长期反复开合的疲劳载荷。从安装边界来看，这款合页属于轻型平开合页范畴，页片厚度适配常规18-40mm厚度的门扇或箱盖安装，安装时需要保证两个页片的贴合面与门扇、门框的安装面完全贴合，卷边套筒的轴线需与门扇侧边保持平行，否则会出现开合卡滞、异响甚至页片变形的问题；页片上的安装孔为通孔设计，适配常用的沉头紧固件，安装后紧固件头部可沉入孔内，不会突出页片表面影响门扇闭合间隙。在实际选型过程中，需要根据门扇的自重、开合频率确认合页的载荷冗余量，单组合页的额定载荷需要覆盖门扇自重的1.

　　5倍以上，对于频繁开合的公共区域门扇，还需要在销轴部位预留润滑注油空间，降低转动过程中的摩擦损耗。这款合页的页片边缘做了圆角钝化处理，不存在尖锐毛刺，安装与使用过程中不会划伤操作人员，表面做了防锈氧化处理，可适应常规室内干燥环境下的长期使用，若用于潮湿或户外场景，则需要额外更换不锈钢材质的同结构合页，避免锈蚀导致转动失效。
