机加工可调定位系柱终端结构

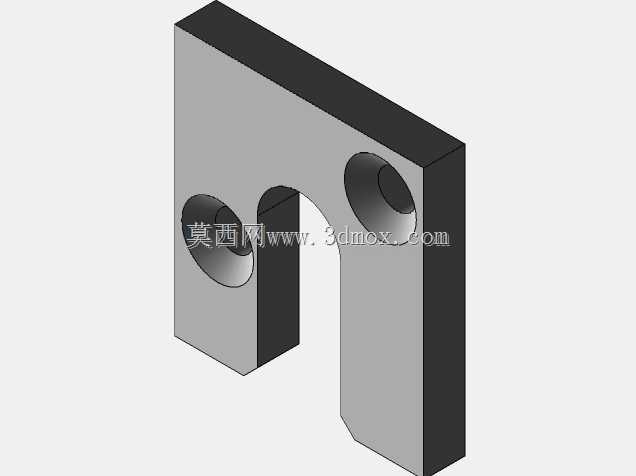

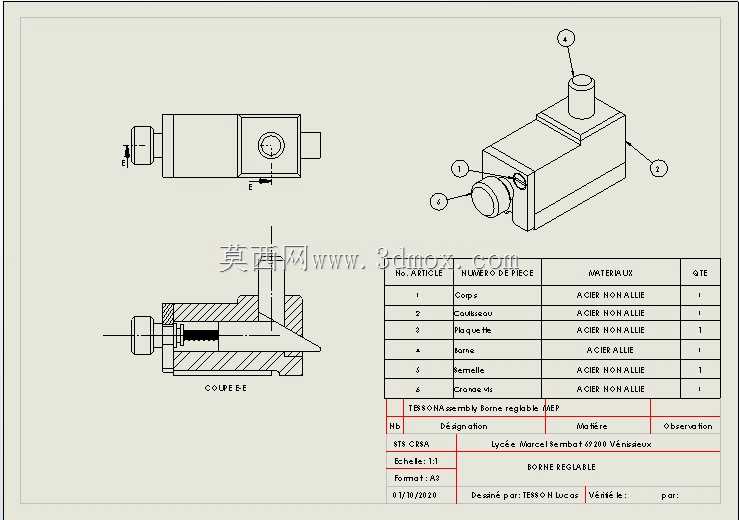

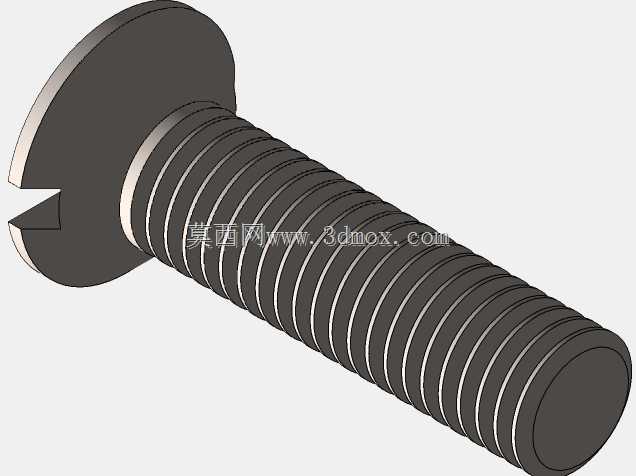

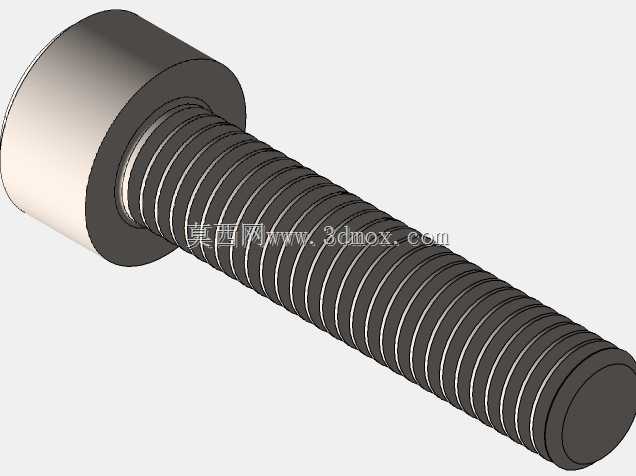

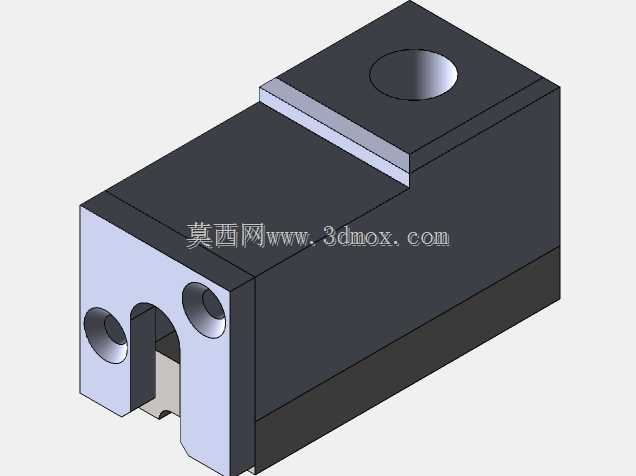

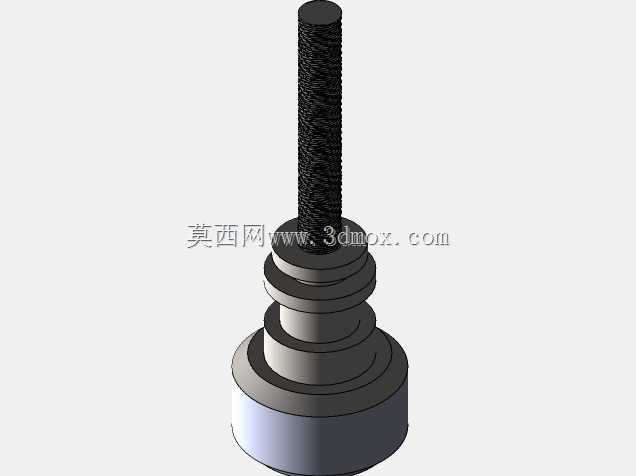

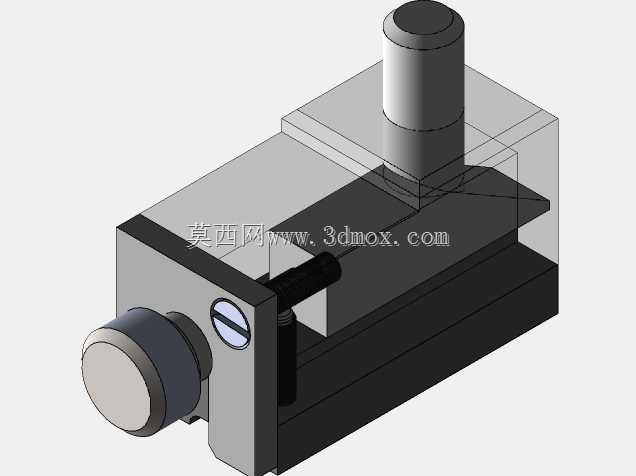

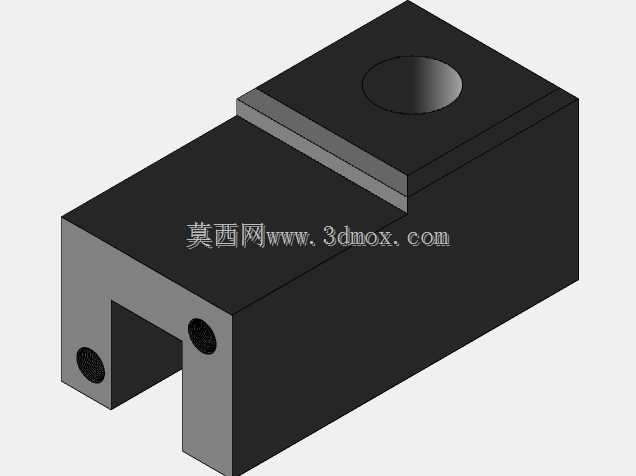

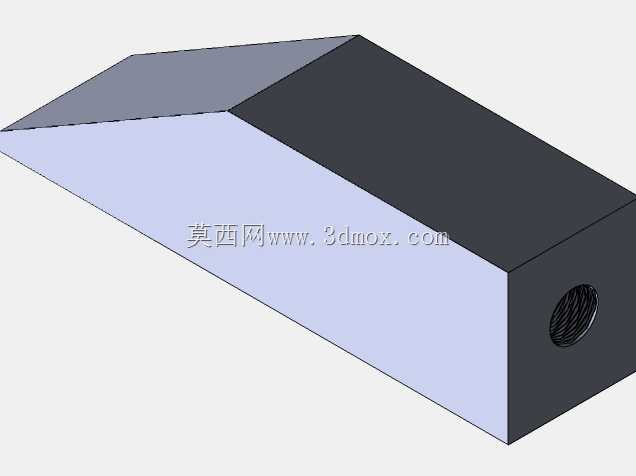

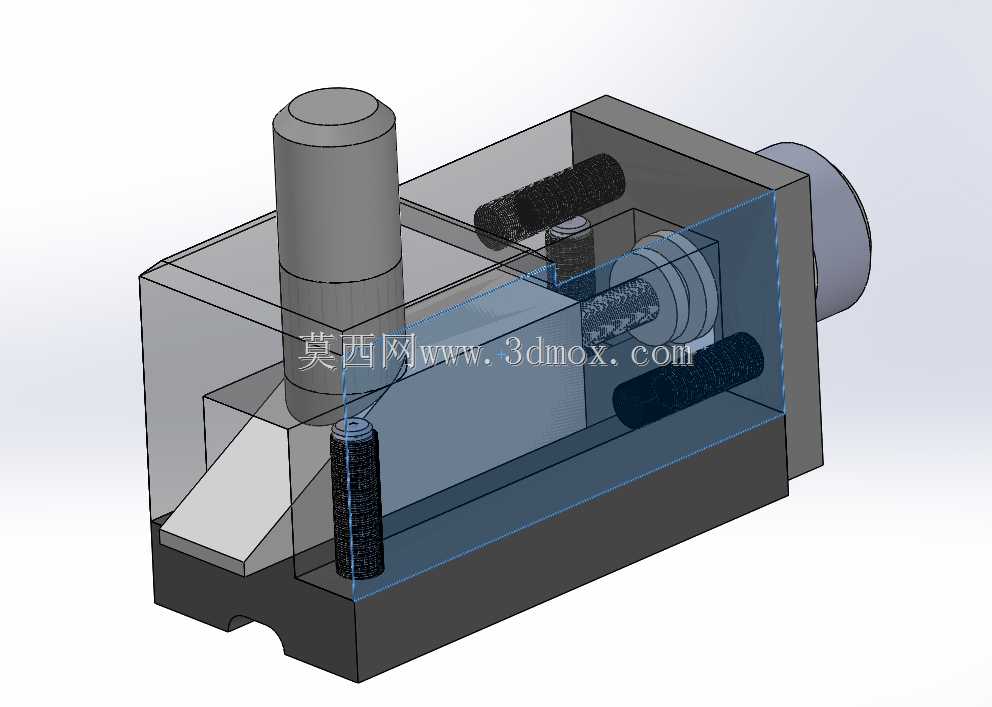

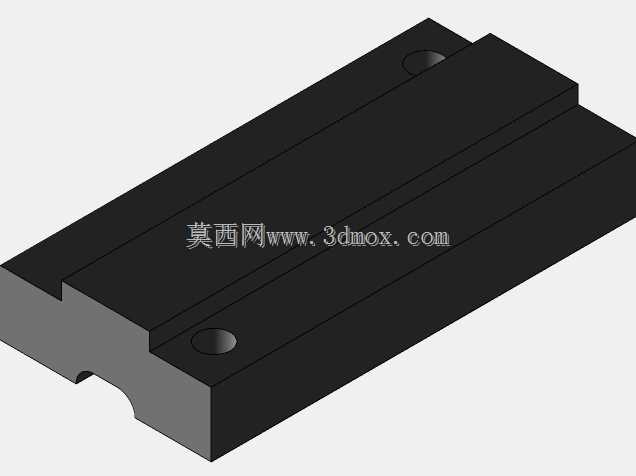

　　在精密机加工的装夹定位环节，这类可调定位系柱终端常被布置在工装基板的T型槽安装位上，用来给异形工件、多工序流转工件提供可快速调整的侧向或垂向定位基准，解决传统固定定位块无法适配多规格工件定位、换型时需要反复拆装打磨定位块的痛点。从结构设计逻辑来看，整个组件采用半剖透明的装配呈现方式，能清晰看到内部的调节螺杆、锁紧弹簧、导向滑块以及顶部的定位柱结构，调节螺杆采用细牙螺纹传动，转动调节端时可以带动内部滑块沿基座的导向槽做线性位移，调整到位后依靠两侧的锁紧螺栓实现位置锁止，避免加工过程中受切削力冲击出现定位偏移。基座底部设计有与标准T型槽匹配的安装凸台，安装时可以直接嵌入机床工作台或者工装板的T型槽内，不需要额外加工定制安装孔，

　　适配多数常规铣床、加工中心的工作台槽宽规格，安装边界上基座的长宽尺寸控制在紧凑范围内，不会占用过多工作台装夹空间，多件并排布置时也不会出现干涉问题。顶部的定位柱采用可替换式设计，针对不同的工件定位面，可以更换平头、圆头或者斜顶形式的定位端头，应对不同材质、不同轮廓工件的定位需求，比如加工薄壁铝件时可以换成尼龙材质的端头避免夹伤工件表面，加工钢件时则换成淬火钢端头提升耐磨性能。内部的弹簧组件始终给调节滑块提供预紧力，消除螺纹传动的背隙，让调节过程的进给量更精准，每次调整的位移精度可以控制在0.02mm以内，满足精密加工的定位公差要求。整个组件的所有零件都做了模块化拆分，单个易损件磨损后可以单独更换，不需要整体报废替换，

　　日常维护时只需要定期给调节螺杆添加润滑脂，清理导向槽内的切削碎屑即可，能大幅降低工装维护的成本。在实际生产场景中，这类可调终端除了用在机加工工装定位，也可以适配在焊接工装、检测工装的定位环节，针对小批量多品种的生产模式，不需要为每一款工件单独制作专用定位块，只需要调整这个系柱的伸出位置就能快速适配不同的工件轮廓，能把工装换型的时间压缩到原来的三分之一，尤其适合非标零部件加工、工装夹具快速迭代的生产场景。结构上没有采用复杂的传动机构，所有零件都是常规机械加工可以实现的结构，没有特殊的工艺要求，加工难度低，普通的铣削、车削、攻丝工序就能完成全部零件的制作，企业可以根据自身的工作台规格调整基座的安装尺寸，适配不同的安装场景。
