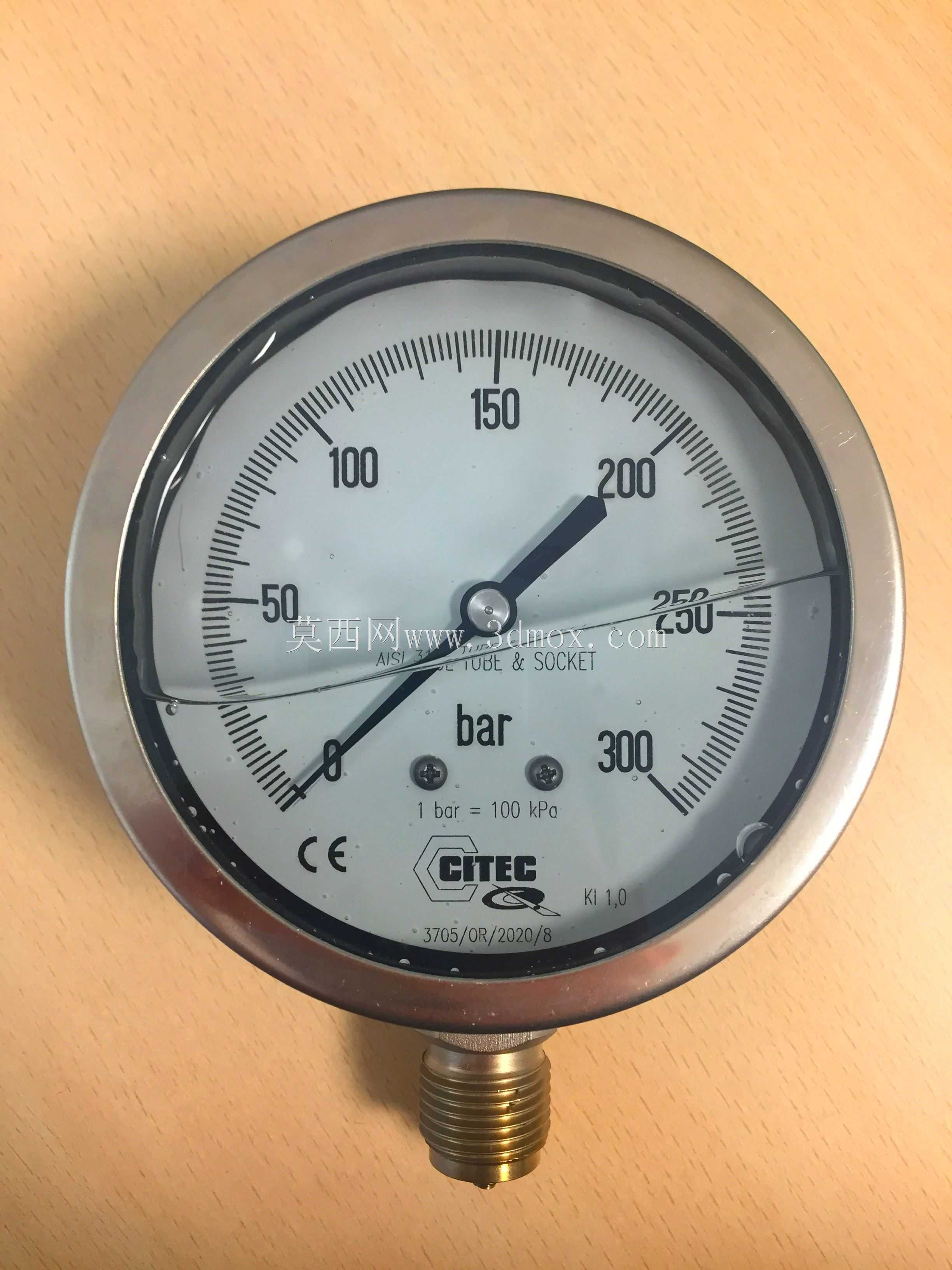

径向连接全不锈钢耐震压力表结构模型

　　这款压力表模型还原的是工业现场常用的径向安装式耐震压力表结构，日常在液压站管路、水处理设备、油气输送管线、化工反应釜配套、空压机输出端这类需要实时监测管路内部流体压力的场景中十分常见，核心作用是将密闭管路内的压力值通过机械结构转换为表盘指针的偏转角度，给现场运维人员提供直观的压力读数，避免系统超压引发的密封失效、管路爆管、设备过载等安全隐患。从结构设计来看，整体采用全不锈钢壳体构型，表壳做了一体旋压成型处理，表盘正面的透明视窗和壳体之间做了密封压合结构，内部填充阻尼油的腔体可以有效缓冲现场设备运行带来的振动，避免指针在高频振动工况下出现抖动、读数不准的问题，同时也能减缓内部传动齿轮的磨损，延长仪表的实际使用寿命。

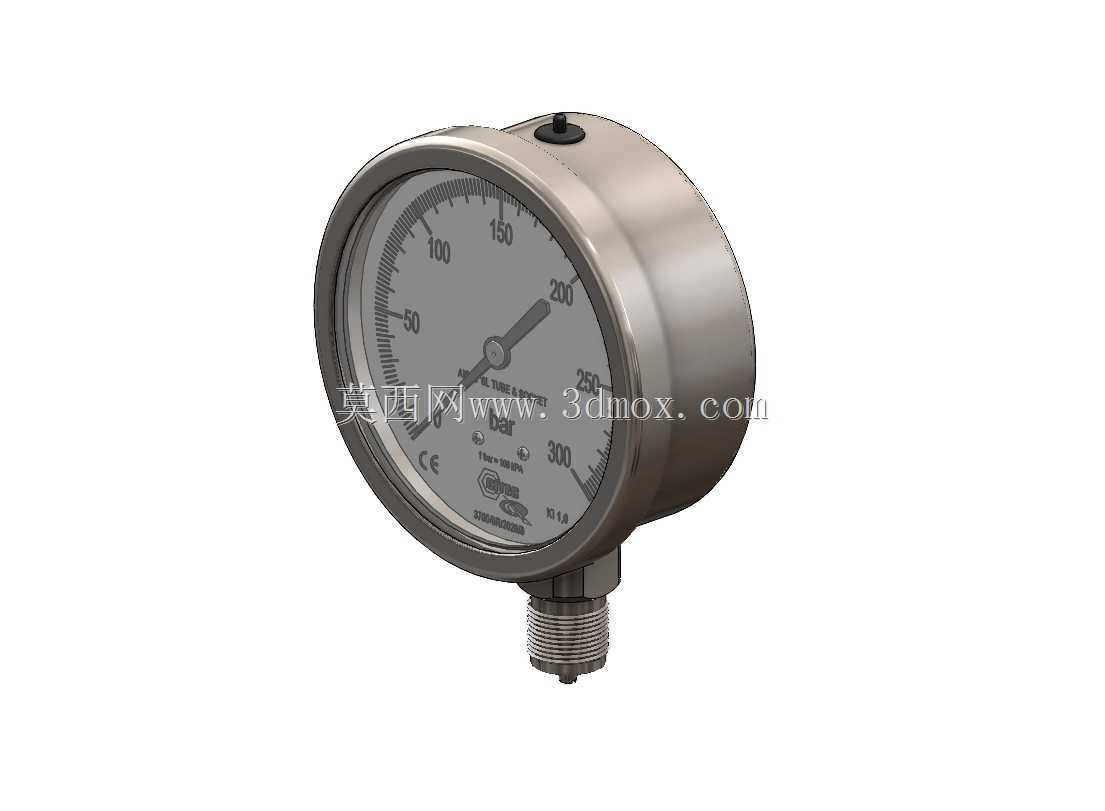

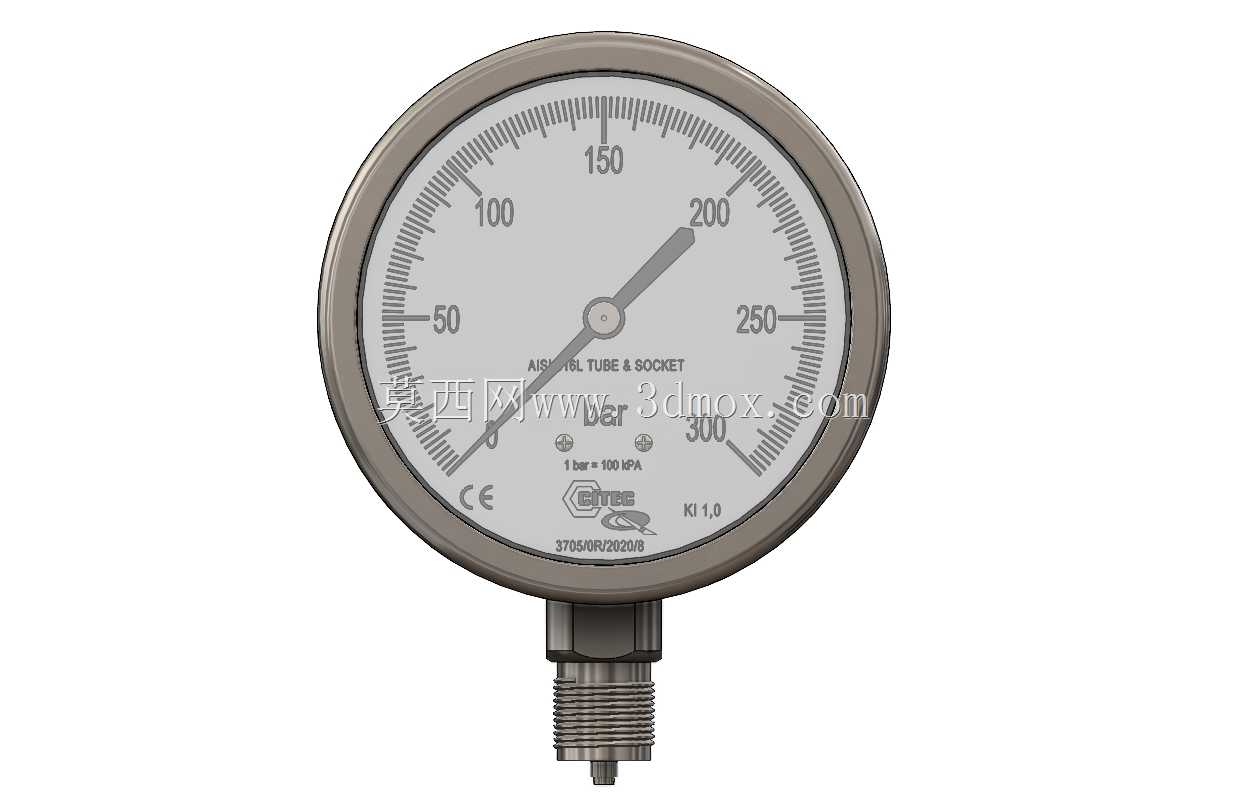

　　表盘刻度采用双量程标识，覆盖常用的中低压压力检测区间，指针做了轻量化配重处理，配合内部的波登管传动结构，压力响应线性度较好，读数偏差控制在工业仪表允许的精度范围内。安装接口采用标准外螺纹连接结构，位于表体正下方的径向位置，安装时需要注意预留足够的操作空间：表体直径为100mm，安装时表壳侧面距离周边设备构件至少要留出20mm以上的间隙，方便后期运维时拆卸校验、更换仪表；螺纹接口拧入管路时要控制拧紧力矩，避免力矩过大导致表壳接头处变形，引发密封泄漏问题。建模过程中还原了表体顶部的阻尼油注油塞结构，这个部件在实际使用时可以根据现场安装姿态调整透气状态，保证表内外压力平衡，避免温度变化导致表内出现负压，影响读数准确性。

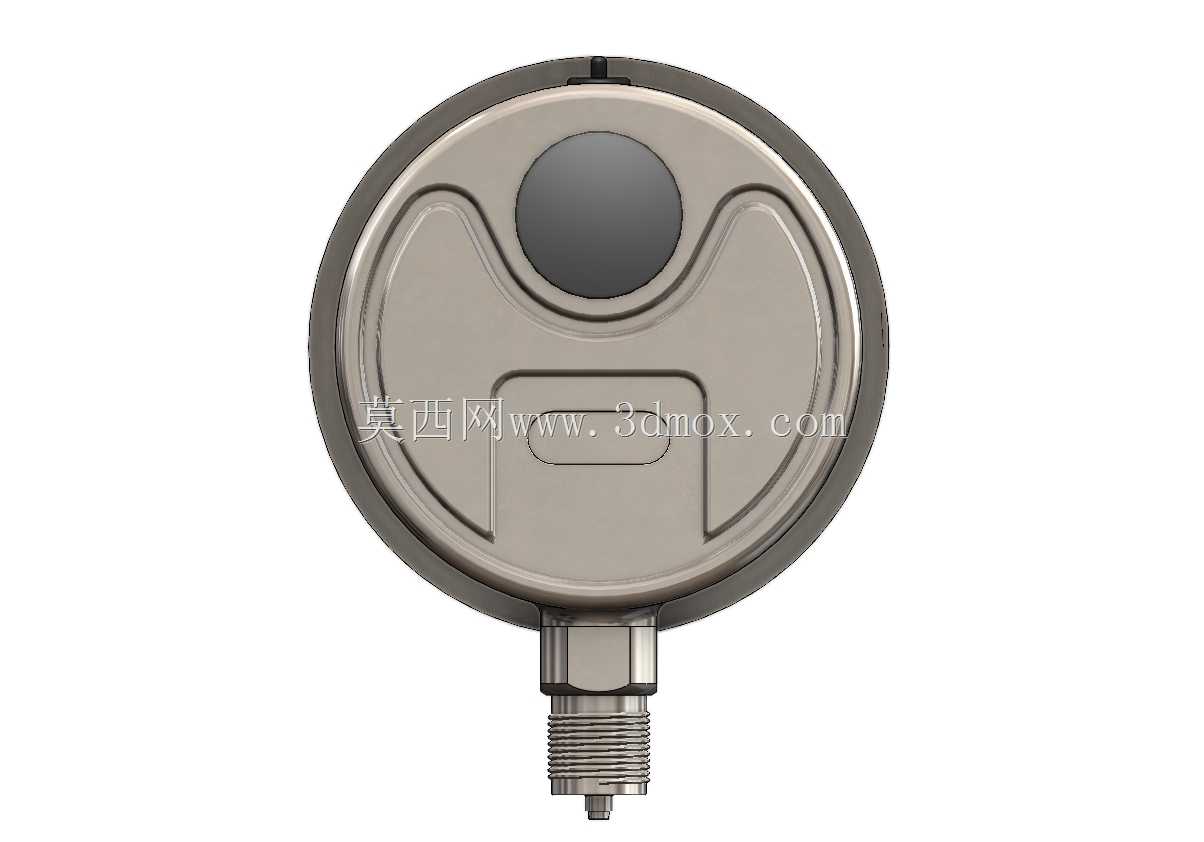

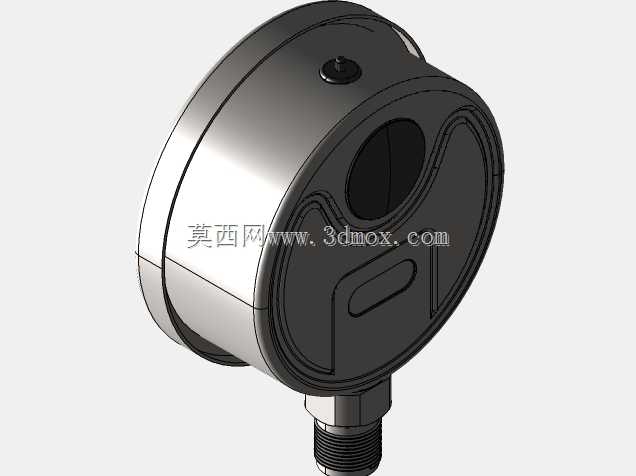

　　表壳背部做了圆弧过渡处理，没有突出的尖锐结构，既可以避免安装时划伤操作人员，也能减少现场粉尘、水汽在表体表面积攒的问题，适合在多尘、有轻度腐蚀性的工业现场环境使用。在做设备整体布局设计时，这类径向安装的压力表要尽量布置在操作人员站立时视线平齐的高度，避免表盘被管线、支架遮挡，同时要避开高温热源直接烘烤的位置，防止表内阻尼油受热膨胀出现渗漏，影响仪表的正常检测功能。
