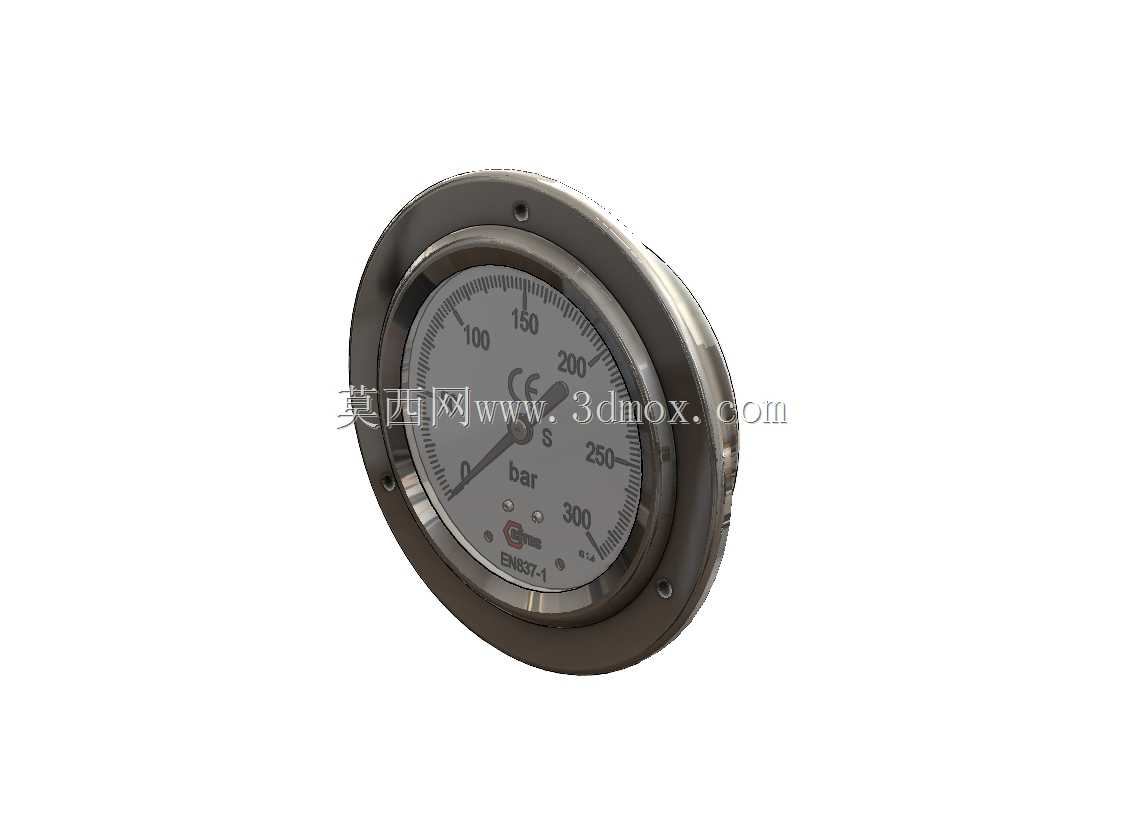

带轴向套环的耐震充油压力表结构

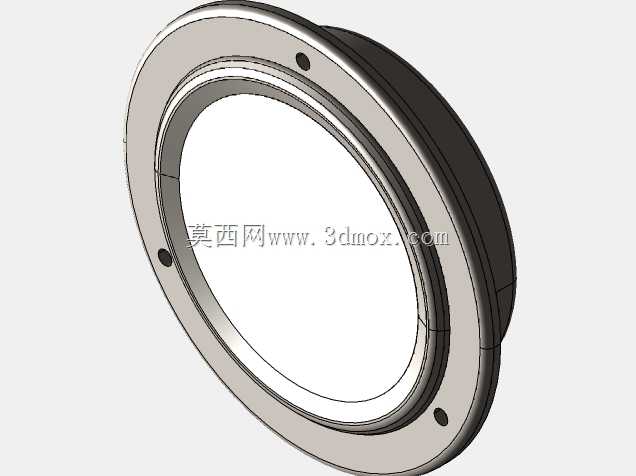

　　这款带套环的压力表主要面向工业液压、气动系统的压力监测场景，在液压站、气动控制柜、流体输送管路、工程机械液压回路中都能见到这类结构的应用，核心作用是实时反馈管路内的流体压力数值，帮助运维人员判断系统工作状态是否处于额定区间，避免超压引发的管路爆裂、密封件损坏、执行元件出力异常等故障。从结构设计来看，表体外侧的金属套环是核心安装结构，区别于普通径向压力表的螺纹直装形式，这套环上预留了均匀分布的安装孔位，适配面板嵌入式安装需求，安装时可以直接将表体嵌入控制柜面板的预开孔内，通过套环上的孔位用螺丝锁紧固定，安装后面板与表盘齐平，既节省柜内安装空间，也能避免外部磕碰损伤表体，同时套环与表壳之间的配合公差经过严格控制，安装后不会出现晃动、

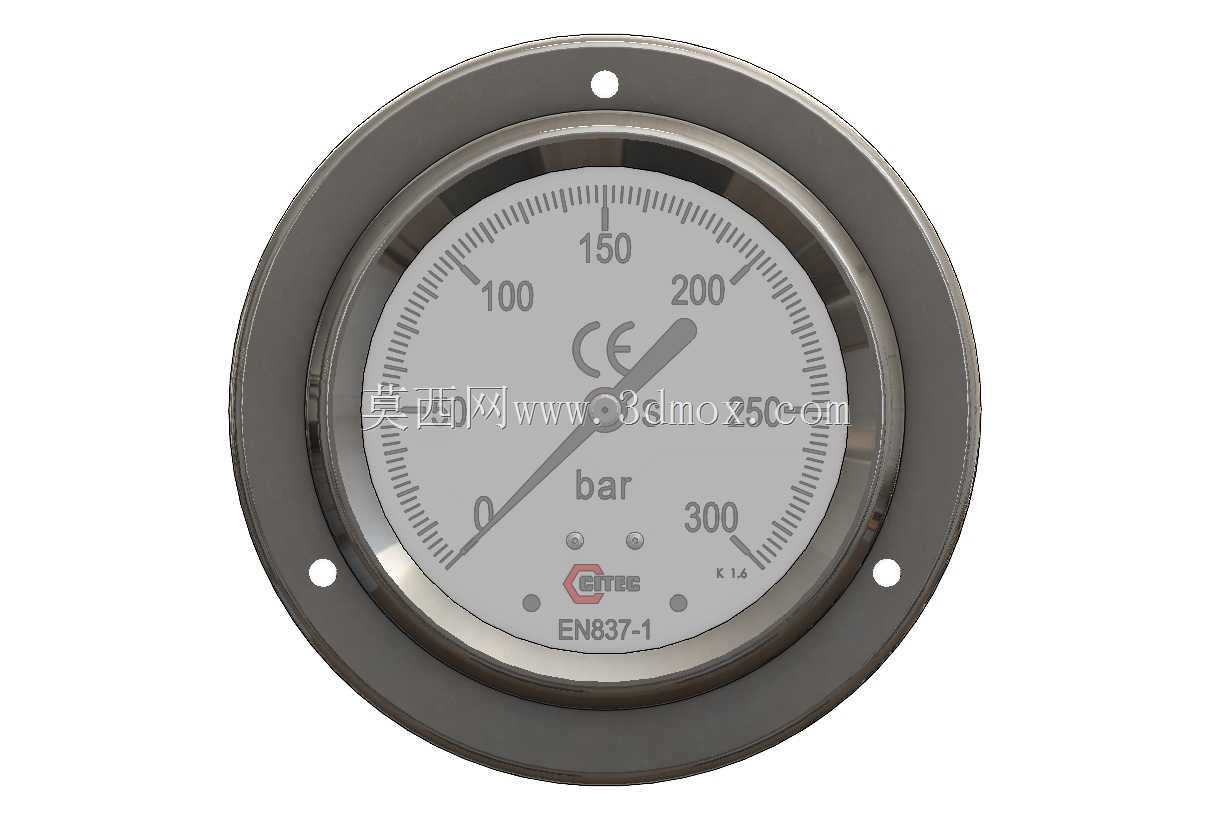

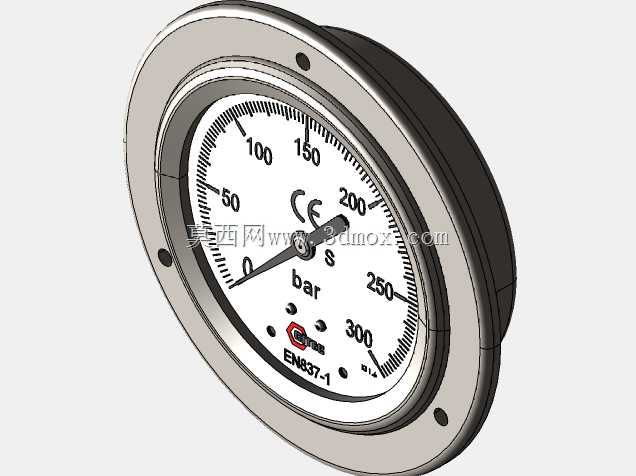

　　偏移的问题，适配工业现场长期振动的工作环境。表盘采用清晰的刻度标识，量程覆盖0到300bar的常用中高压区间，刻度线与数值标识做了高对比度处理，即使在光线不佳的车间环境下，操作人员也能快速读取压力数值，表内充入阻尼油的结构设计，能够抵消设备运行时的脉冲压力与外部振动影响，避免指针频繁抖动造成的读数误差，同时也能减缓内部传动机构的磨损，延长仪表的整体使用寿命。建模过程中，首先还原了表壳的金属拉伸成型结构，套环的翻边、安装孔位的位置度都严格按照实际安装尺寸还原，表盘的刻度印刷位置、指针的转动轴中心位置都做了精准对齐，表蒙的弧度与表壳的密封配合结构也完整呈现，玻璃表蒙与金属表壳之间的密封槽结构也做了细节还原，

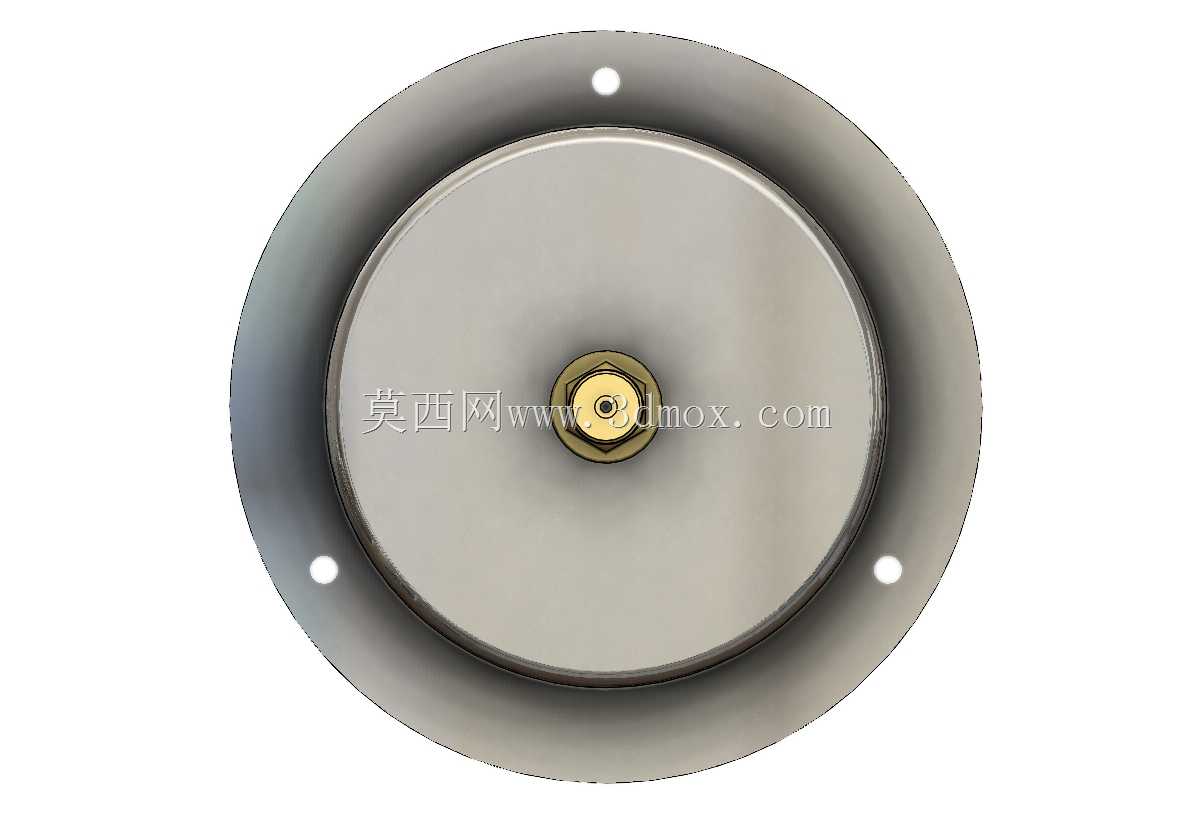

　　保证模型能够直接用于安装干涉校验、面板开孔尺寸核对等工程场景。安装边界方面，套环的外径尺寸略大于表身主体直径，设计面板开孔时需要匹配表身的外径尺寸，预留合理的安装间隙，同时要考虑套环的压紧厚度，保证锁紧后套环能够完全贴合面板表面，不会出现凸起或者凹陷的问题；表体后侧的压力接口采用标准螺纹规格，建模时也还原了接口的伸出长度，方便设计人员核对管路连接时的空间余量，避免安装后出现管路弯折、接口受力过大的问题。这类带套环的压力表在实际选型中，往往需要匹配安装面板的厚度、系统的工作压力量程、被测介质的兼容性，这个三维模型完整还原了产品的外部结构与安装尺寸，能够帮助结构设计人员在做控制柜、液压站布局时直接调用，提前核对安装空间，避免后期装配时出现干涉问题，也能用于设备的三维可视化展示，让运维人员提前熟悉仪表的安装位置与读数方式。
