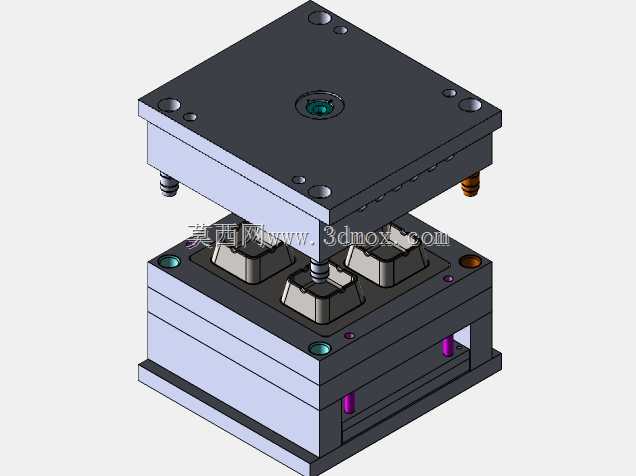

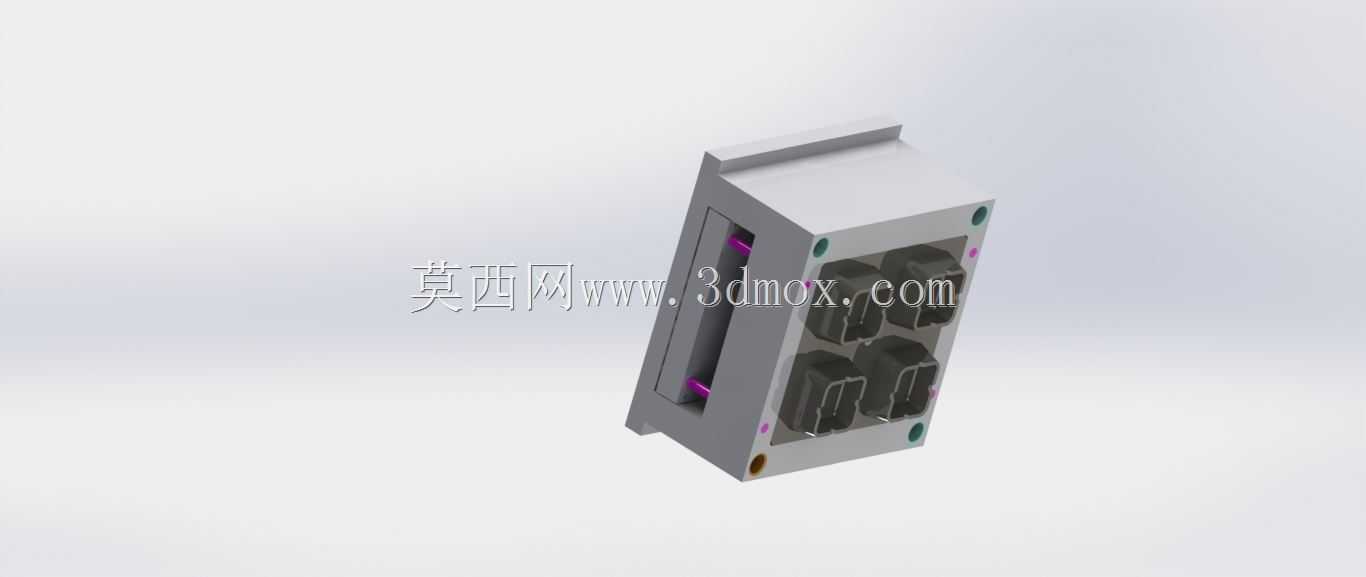

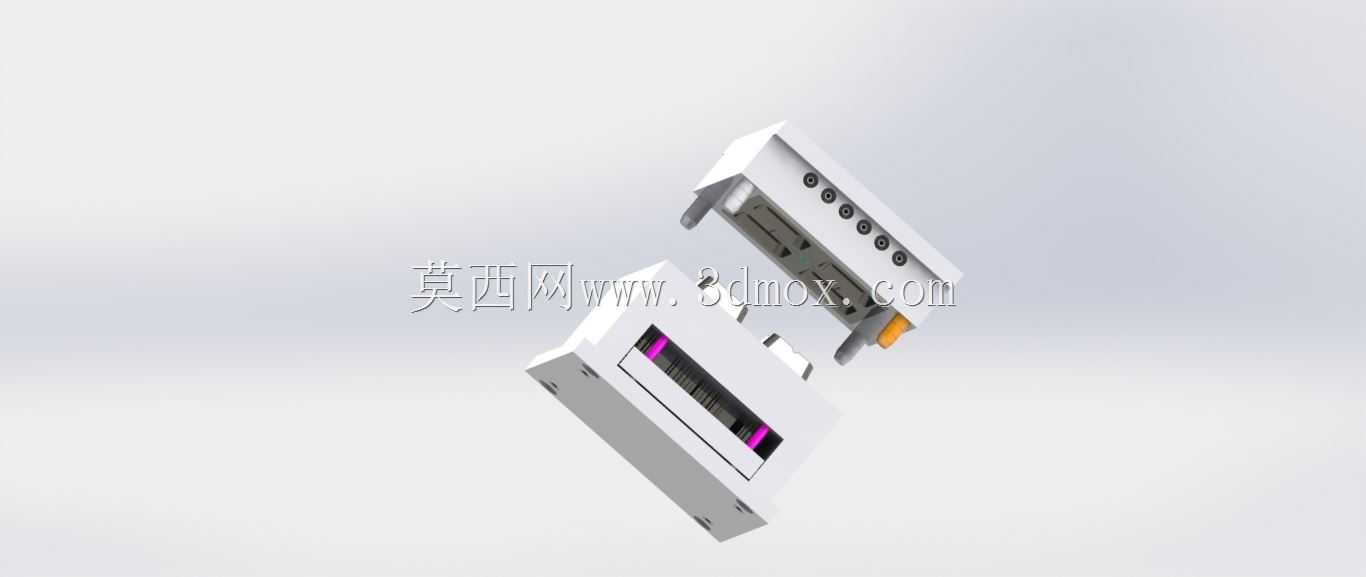

烟灰缸成型用塑料注射模具结构

　　这套塑料注射模具主要用于民用塑料制品领域的烟灰缸批量注塑生产，适配卧式注塑机安装使用，可在常规注塑工艺参数下完成热塑性塑料的充型、保压、冷却、脱模全流程作业，产出的烟灰缸制品可直接用于日常桌面使用场景，适配家居、办公、餐饮等多类场所的烟灰收纳需求。模具整体采用模架标准化设计思路，定模侧设置浇注系统对接注塑机射嘴，熔融塑料通过主流道、分流道均匀进入四个型腔，可一次成型四件烟灰缸制品，有效提升单模生产效率，适配中小批量塑料制品的量产节拍。动模侧设置顶出机构，开模后可通过顶杆平稳将制品从型芯上脱出，避免顶出过程中制品出现变形、顶白等外观缺陷，保证成型后烟灰缸的外观平整度与尺寸精度。模具的冷却回路采用随形排布设计，

　　围绕型腔与型芯周边设置循环水路，可在注塑保压阶段快速带走模腔内的热量，缩短制品冷却定型时间，同时保证模温均匀分布，减少制品因冷却不均产生的翘曲、缩痕问题，提升成品合格率。模具的导向定位系统采用导柱导套配合结构，合模过程中可保证动定模的精准对位，避免合模错位导致的型腔碰伤、制品飞边问题，长期生产过程中可维持稳定的合模精度，降低模具维护频次。从安装边界来看，模具的长宽尺寸适配常规200吨级卧式注塑机的拉杆间距，安装厚度符合注塑机的最大最小模厚要求，定位圈尺寸匹配注塑机定位孔标准，浇口套球面半径与注塑机射嘴适配，无需额外改装即可直接上机安装调试。模具的分型面设置在烟灰缸制品的最大轮廓处，开模过程中不会出现制品粘定模的问题，

　　排气槽开设在分型面的熔体流动末端，可在充型过程中快速排出型腔内的空气，避免制品出现烧焦、缺胶、气泡等成型缺陷。型芯部分采用整体镶件结构，当局部出现磨损或需要调整制品局部尺寸时，可单独更换镶件，无需整体报废模仁，降低后期模具维护成本，镶件与模框的配合采用过渡配合，保证装配精度的同时方便拆装作业。这套模具的结构设计兼顾了生产效率、成型质量与维护便利性，针对烟灰缸这类带凹槽结构的民用塑料制品，在脱模斜度、圆角过渡等细节上做了针对性处理，既保证制品顺利脱模，也避免尖锐边角导致的使用安全问题，成型后的制品无需过多后处理即可直接投入使用。
