碳纤维FPV穿越机机架结构设计方案

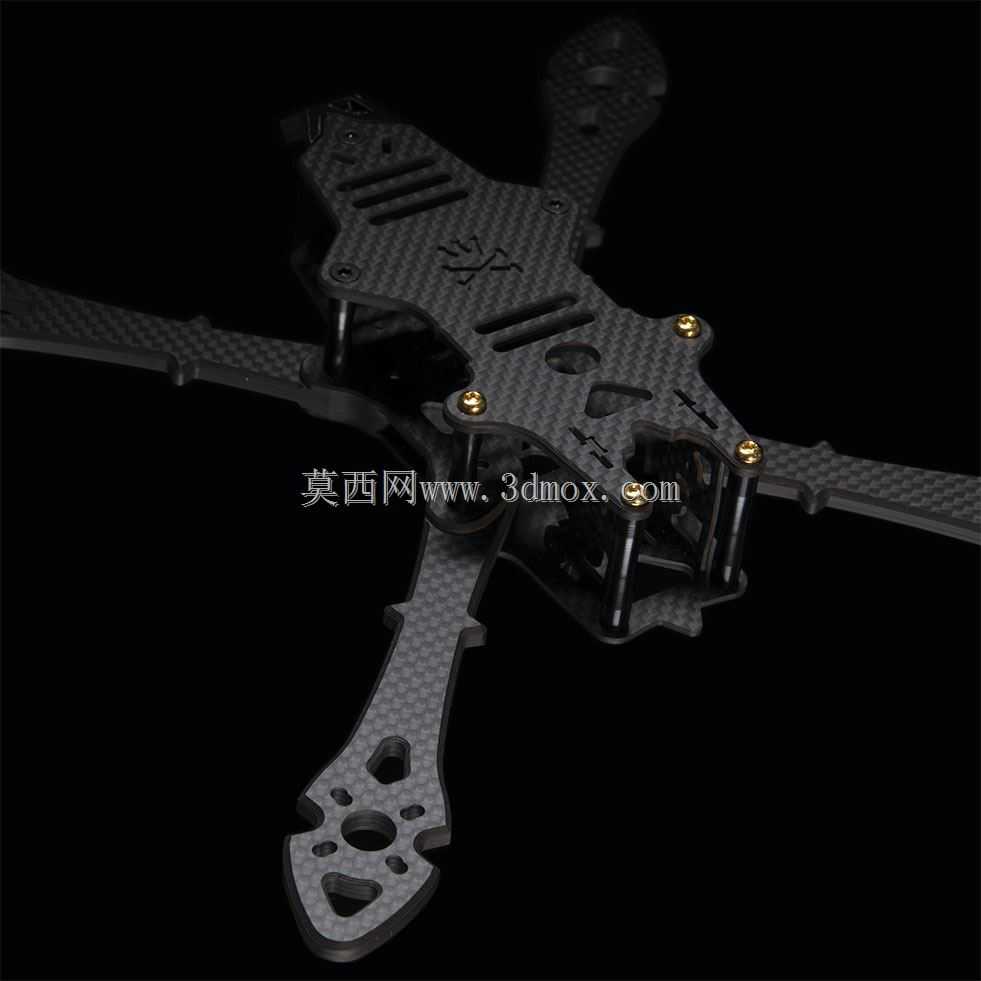

　　这款机架针对FPV竞速及花飞场景设计，主体采用碳纤维板材经CNC精密切割成型，兼顾结构强度与整机轻量化需求，适配小尺寸动力套装的安装布局。从实际装机逻辑来看，机臂采用一体化延伸结构，四个机臂末端预留标准电机安装孔位，孔位间距匹配主流无刷电机的安装尺寸，可直接固定对应规格的电机，无需额外转接件，机臂处的镂空设计一方面削减整机自重，另一方面为电机走线预留了穿线空间，避免飞行过程中线材外露被螺旋桨剐蹭。中心板区域做了分层堆叠设计，上下板之间预留足够的安装间隙，可依次放置飞控、电调、图传等核心电子部件，板上的定位孔位匹配主流飞控的安装孔距，安装时可通过铜柱实现层间固定，保证各电子部件之间留有散热间隙，

　　避免长时间飞行时热量堆积影响元器件稳定性。机架顶部预留了摄像头安装位，可适配不同尺寸的FPV摄像头，安装角度可根据飞行需求做小幅调整，满足竞速时的前视视野需求与花飞时的广角取景要求。尾部预留了图传天线与接收机天线的固定点位，天线安装位置远离动力电源线材，可减少电磁干扰对图传信号与遥控信号的影响，保证飞行过程中的信号稳定。从结构强度角度考量，中心板与机臂的连接位置做了加厚处理，配合金色的锁紧螺丝实现刚性固定，可承受飞行过程中的急转、急停带来的冲击力，即使发生轻度炸机，也能避免机臂断裂或中心板变形的问题。机架整体的安装边界经过反复校核，所有外接部件的安装位置都不会超出螺旋桨的旋转范围，避免飞行过程中出现部件打桨的故障，

　　板上的多处异形镂空并非单纯为了减重，部分镂空位置可作为线材的固定卡位，配合扎带即可实现线材的规整排布，让整机内部走线更加整洁，减少杂乱线材对飞行重心的影响。在实际使用场景中，这款机架适配2.5寸至3寸的螺旋桨，整机起飞重量可控制在较轻的区间，既可以满足室内小空间的灵活飞行需求，也能胜任室外短距离的竞速穿越飞行，结构设计上充分考虑了装机与维护的便捷性，拆解单个机臂时无需完全拆开整个中心板，只需拧下对应位置的固定螺丝即可完成更换，大幅降低日常维护的时间成本。
