集装箱双面装卸升降作业设备结构设计

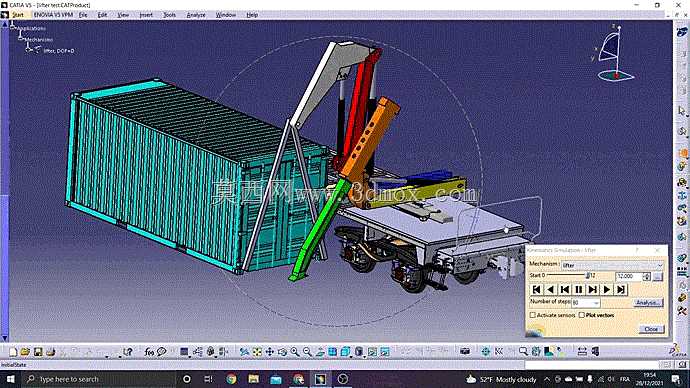

　　在港口堆场、铁路货场、干线物流中转枢纽这类集装箱流转密度极高的作业场景里，常规正面吊、龙门吊的作业覆盖存在不少盲区，尤其是短距离驳运、临时货位的集装箱双侧装卸作业，往往需要适配更灵活的配套举升设备，这款双面升降设备就是针对这类细分场景开发的作业单元。从结构设计逻辑来看，整套设备采用车载集成式布局，将举升执行机构直接搭载在可移动底盘上，无需额外做场地预埋基础，转场作业时可跟随转运车辆快速移动到指定作业点位，省去了固定起重设备的机位调度等待时间，适配临时装卸点、小型货场的灵活作业需求。设备的双侧举升臂采用差异化的受力结构设计，靠近集装箱侧的支撑臂做了加厚箱型梁处理，举升过程中可直接贴合集装箱角件位置完成受力承载，

　　避免举升时出现箱体偏载倾斜；多组液压执行元件沿臂架受力方向分层布置，不同行程的油缸分别对应臂架的变幅、伸缩、锁止动作，举升作业时可根据集装箱的摆放角度实时调整双侧臂的伸出量，保证箱体在升降全程保持水平姿态，不会因为地面不平整、箱体载重分布不均出现侧滑风险。设计阶段针对安装边界做了多轮适配校核，设备处于收纳状态时整体外廓尺寸符合道路货运车辆的通行限界要求，可直接在普通市政道路、货场内部通道通行，无需办理超限运输审批；作业状态下双侧臂的展开范围预留了足够的安全操作距离，举升最大高度覆盖标准海运集装箱、铁路通用集装箱的装卸高度需求，底盘的支腿结构在作业时可向外伸出形成稳定支撑面，抵消举升偏载带来的倾覆力矩。不同于常规单侧举升的装卸设备，

　　这款设备可同时完成集装箱两个侧面的对位装卸，配合底盘的微调移动功能，可快速完成集装箱与运输车辆的对位锁止，作业过程中不需要反复调整车辆停靠位置，单箱装卸的对位时间可缩短近四成；臂架末端的锁止结构可直接适配标准集装箱角件的尺寸规格，不需要额外加装过渡吊具，作业人员仅需操作液压控制阀组即可完成全部举升、对位、落箱动作，降低了现场作业的操作门槛。在结构细节处理上，所有臂架的铰接点都采用了自润滑轴承结构，可适应货场多粉尘、露天作业的工况，减少日常维护的频次；液压管路沿臂架内侧的走线槽布置，避免作业过程中被箱体剐蹭破损，底盘的行走轮组适配货场常见的硬化路面、碎石路面工况，转场移动时不需要额外的牵引设备即可完成短距离移位。
