半密封往复式制冷压缩机组结构设计

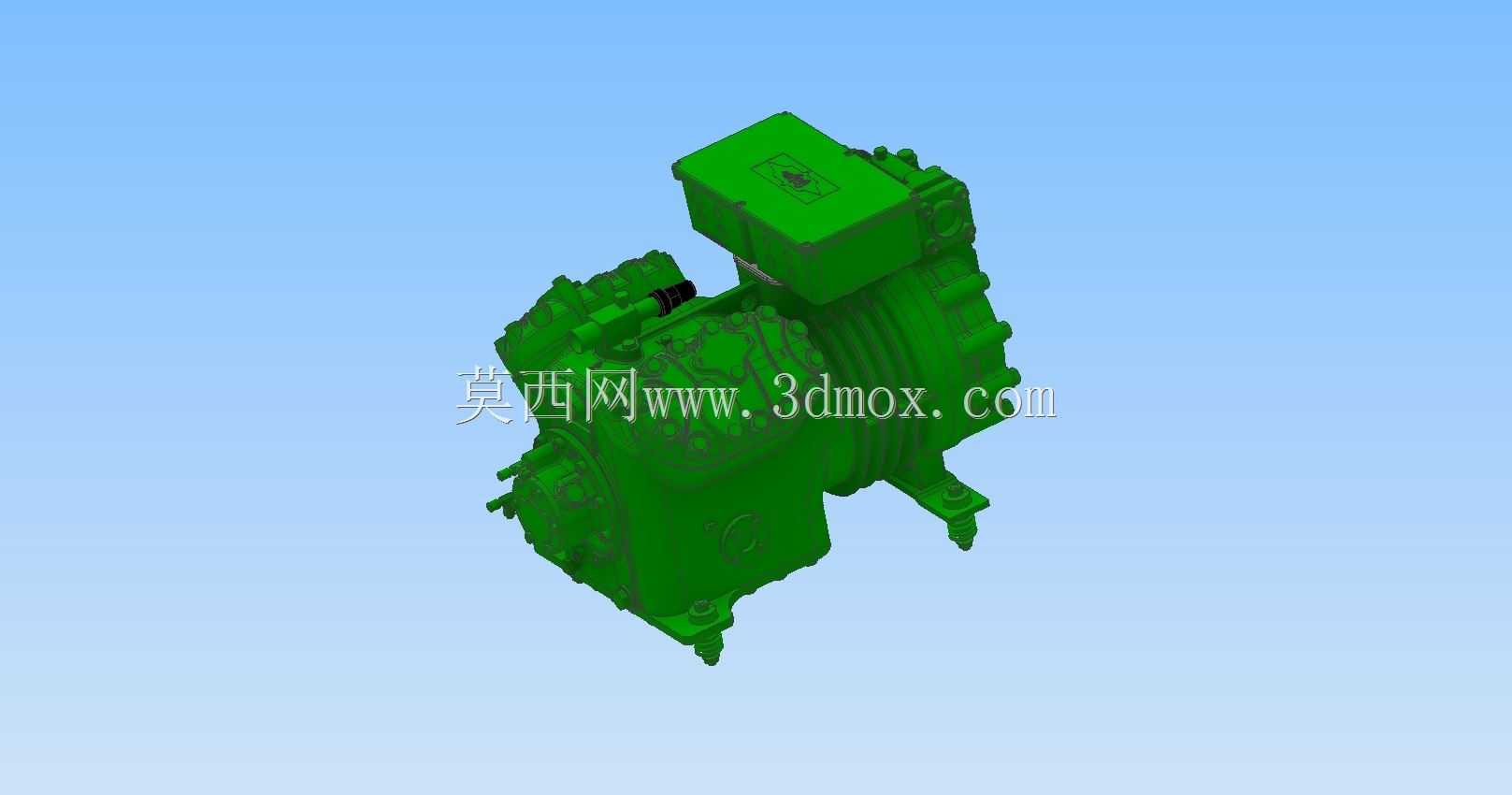

　　在商用冷链、工业低温制冷场景的系统搭建环节，核心压缩部件的选型与结构适配直接决定整套制冷系统的运行稳定性与能效表现，这款半密封往复式压缩结构的三维建模，完整还原了设备从动力输入到压缩腔做功、再到冷媒介质进出的全流程结构细节，能为制冷系统集成、设备改型、运维拆解培训提供精准的三维参照。从实际工程应用角度看，这类半密封结构的往复压缩机，多用于中小型冷库、商超冷藏展示柜、工业工艺冷却回路这类对冷媒泄漏率要求严苛、需要长期连续运行的场景，和开启式压缩机相比，半密封结构将驱动电机与压缩腔体整合在同一个密封壳体内，取消了传统的轴伸端密封结构，从根源上降低了冷媒沿轴封泄漏的概率，同时也减少了外部传动部件的维护需求。建模过程中，

　　结构设计的核心逻辑围绕压缩做功的可靠性与安装维护的便捷性展开：下部的三个支脚结构做了加强筋延伸设计，安装孔位的排布充分考虑了不同机架的安装兼容性，支脚的承重面做了平面度公差预留，能避免安装时因接触面不平整导致的壳体应力变形，影响内部曲轴的同轴度。压缩腔部分的缸体散热鳍片排布，顺着设备运行时的自然气流方向设计，不需要额外加装强冷风扇就能满足连续运行的散热需求，顶部的电气接线盒做了凸起的密封边结构，和壳体的配合面预留了密封胶圈的安装槽位，能满足制冷机房多凝露场景下的电气防护要求。从安装边界来看，建模时完整保留了设备的外接接口尺寸：吸气口、排气口的法兰端面定位尺寸，和行业通用的管路对接标准完全匹配，

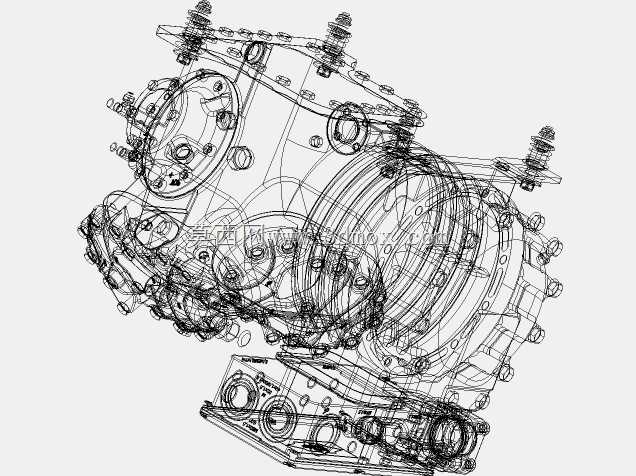

　　电气接线盒的出线口位置避开了管路安装的操作空间，现场布管接线时不会出现空间干涉。内部结构的建模还原了曲轴连杆机构的运动配合间隙，活塞与缸套的配合面、吸排气阀片的安装位置都做了精准的结构复刻，做运动仿真时可以直观看到曲轴旋转带动连杆推动活塞往复运动、完成冷媒吸气压缩排气全过程的动作逻辑，能帮助设计人员快速判断不同工况下的部件运动干涉风险，也能为设备的故障拆解运维提供可视化的结构参照。在做制冷系统集成设计时，借助这个三维模型可以提前完成机组的管路排布、减震垫选型、安装机架的结构适配，不需要等到实物到场再进行尺寸校核，能大幅缩短制冷系统的设计迭代周期，减少现场安装时的整改工作量。
