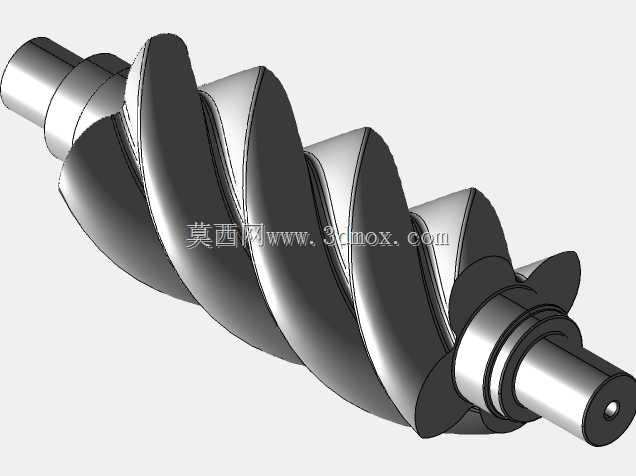

螺杆压缩机多轴铣加工用阳转子结构

　　这款螺杆转子是螺杆式压缩机的核心做功部件，主要应用在工业动力气源供给、制冷循环压缩、工艺气体增压这类场景中，日常接触到的工厂车间集中供气站、中央空调制冷机组、化工流程气体输送设备里，都能找到同结构的转子组件，它和配套的阴转子啮合装配后，通过齿槽间的容积变化完成气体的吸入、压缩与排出全过程，直接决定整台压缩机的排气效率、运行噪音与使用寿命。从结构设计来看，转子采用不对称螺旋齿形，齿面的型线经过多轮啮合校验，啮合过程中齿间预留的间隙控制在微米级，既避免转动时齿面发生剐蹭抱死，又能最大限度减少压缩过程中的气体内泄漏，相比老式对称齿形的转子，容积效率能提升近一成。转子两端设计有阶梯式轴颈，靠近齿段的轴颈用来装配密封组件与径向轴承，

　　外伸端的细轴颈则用来连接传动端的联轴器或者同步齿轮，轴肩位置做了圆角过渡处理，能有效降低高速转动时的应力集中，避免长期交变载荷下出现轴段断裂的问题。在实际建模与加工适配层面，这款转子的螺旋升角、齿顶圆与齿根圆的径向尺寸都严格匹配对应型号压缩机的气缸内腔安装边界，转子总长度、两端轴颈的配合公差都和壳体轴承位的尺寸形成对应，装配时不需要额外做适配修配，就能保证转子转动时和气缸内壁、端盖之间的间隙均匀，不会出现扫膛问题。齿面的曲面曲率连续无突变，适配多轴联动铣削的加工路径规划，加工时不需要多次重复装夹找正，就能完成整个齿面的精加工，加工完成后的齿面粗糙度能满足直接做动平衡校验的要求，不需要后续过多的手工打磨修整。

　　转子两端的中心位置设计有标准工艺中心孔，既是加工时的定位基准，也是后期做动平衡、装配检修时的装夹基准，能保证整个转子的同轴度公差控制在设计要求范围内，高速运转时的振动量控制在允许区间内，避免长期运行出现轴承过早磨损、密封件失效泄漏的问题。
