Soler&Palau帕劳HRB系列轴流风机结构

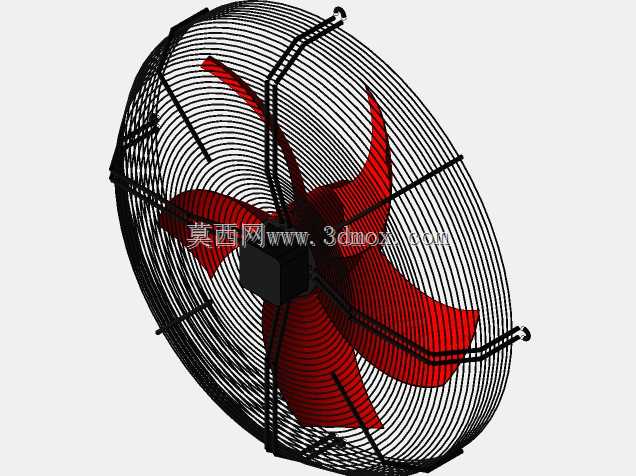

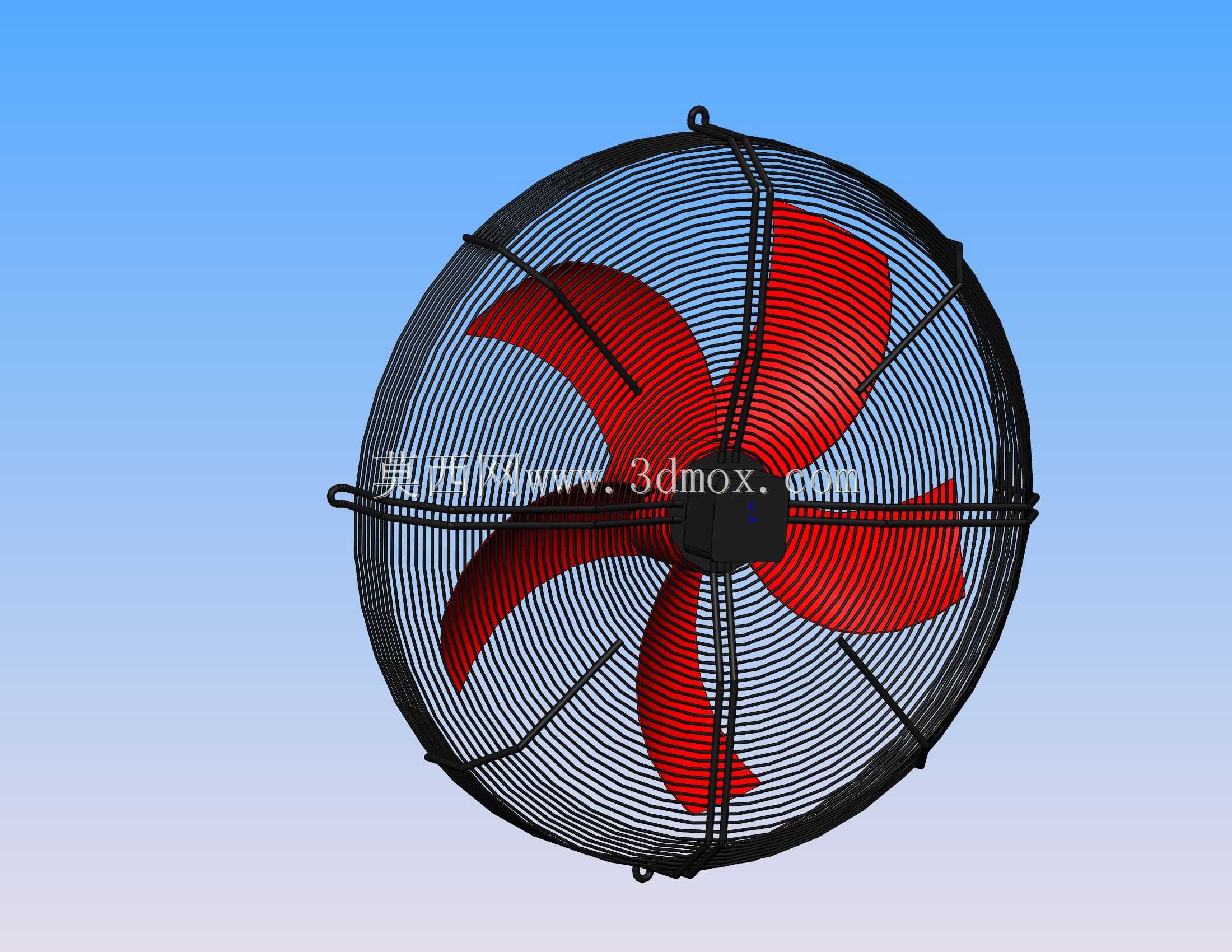

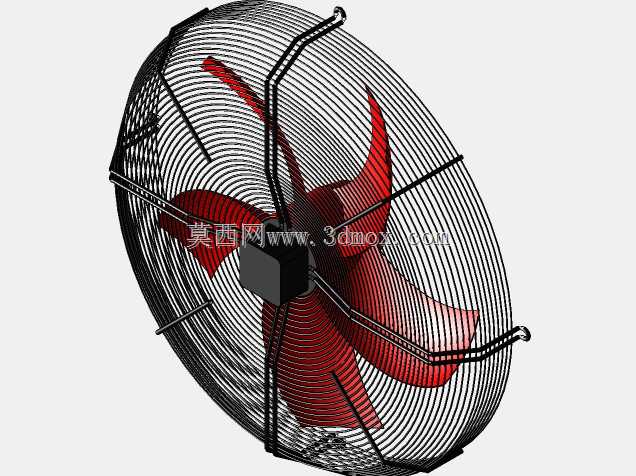

　　这款轴流风机的三维结构完整还原了设备的实际装配状态，在工业通风、设备散热场景中，这类轴流风机常被用于厂房侧墙排风、大型机柜强制散热、暖通系统新风输送等工况，相比离心风机，它的风阻更低、送风距离适中，安装占用的轴向空间更小，适合在空间紧凑的通风点位布置。从结构设计来看，模型完整呈现了五片后掠式红色风叶的曲面形态，这类叶型经过气动优化，运转时能有效降低叶尖涡流产生的气动噪声，同时保证足够的风量输出，风叶与中心轮毂的连接做了加强筋过渡，避免高速运转时叶根位置出现应力集中，适配长期连续运转的工况需求。外围的防护网罩采用径向辐条配合环形加强筋的结构，辐条间距均匀，既可以满足安全防护要求，避免异物触碰运转的风叶，

　　又尽可能降低了网罩对气流的阻挡损耗，网罩边缘设置了多个挂装吊耳，对应实际安装时的固定点位，可直接通过螺栓将风机固定在墙面、设备机架或者通风管道接口处，安装边界清晰，设计人员在做整机布局时，可以直接参考模型的外轮廓尺寸预留安装空间，不需要额外核对二维图纸的安装孔位偏差。在设备选型阶段，这类轴流风机的风量、风压参数需要匹配管路阻力或者散热需求，模型中呈现的风叶直径、网罩整体厚度、安装吊耳的分布位置，都能直接给结构设计人员提供布局参考，比如在做大型充电桩、工业控制柜的散热设计时，可以直接将该风机模型导入装配体，核对风叶与内部元器件的安全间隙，避免运转时出现干涉，同时可以模拟气流走向，优化内部导风结构的设计。从细节处理来看，

　　模型还原了网罩的钢丝粗细、风叶的厚度渐变、中心电机安装位的凸台结构，没有做过度的简化，不管是做设备装配干涉检查，还是做产品渲染展示，都能直接使用，不需要额外补全结构细节。实际工程应用中，这类轴流风机的安装方式分为壁式、管道式、岗位式几种，模型上预留的吊耳结构可以适配多种安装支架的固定需求，设计人员不需要重新设计安装转接件，就能快速完成风机在整机中的布局，大幅缩短结构设计阶段的选型建模周期。
