方形轴流散热风机结构设计方案

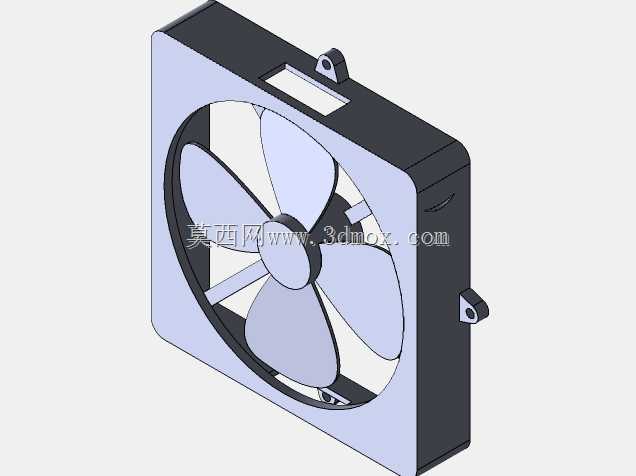

　　这款方形轴流散热结构，在工业电控柜、小型设备风冷回路、民用家电通风场景中都有极高适配性，日常选型时经常会碰到安装空间局促、风道匹配度差的问题，这款结构的设计逻辑刚好贴合这类窄空间安装需求。从结构细节来看，外框采用一体化方形注塑/钣金折弯成型思路，四个边角预留的带孔安装耳，完全适配市面通用的M4/M5规格紧固件，安装孔位的中心距严格遵循常规120mm规格风机的安装边界，不需要额外做转接支架就能直接替换同尺寸规格的老旧散热部件，大幅降低现场改造的适配成本。扇叶采用四叶等距后掠式设计，叶型曲面经过气流导向优化，运转时能在较低转速下实现足够的通风量，同时把叶尖涡流产生的风噪控制在合理区间，不会因为气流紊流产生额外的振动传导到安装基体上。

　　外框内侧的导流环和扇叶外圈保留了均匀的0.8-1.2mm装配间隙，既避免运转过程中扇叶蹭框的卡滞风险，也不会因为间隙过大导致气流回流损失风压。外框顶部预留的走线槽结构，能把供电引线完全收纳在框体内部，避免引线外露被转动的扇叶剐蹭，也能让安装面保持平整，不会因为线材凸起导致安装时框体受力不均产生形变。扇叶中心的轮毂位置做了加厚处理，和驱动电机的输出轴配合位设计了D型切面防转结构，装配时不需要额外打胶就能传递足够扭矩，长期运转也不会出现扇叶松脱打滑的问题。从安装边界来看，整体框体厚度控制在38mm，属于同规格风机里的薄型设计，在夹层空间、设备侧壁内嵌安装时，不会因为厚度过大突出设备外壁影响外观，也不会挤占设备内部的元件排布空间。

　　外框的进出风面都做了平直的止口设计，对接通风管道或者防尘滤网时，能直接贴合密封，不需要额外做密封垫裁切，减少现场装配的工序。实际应用中，这类结构既可以单独作为独立散热单元装在设备通风孔位，也可以多台并排拼接组成风冷墙，用在大型机柜、充电桩、小型工控设备的散热回路里，适配的场景覆盖工业电控、民用家电、小型通讯设备等多个领域。建模过程中对扇叶的曲面做了曲率连续处理，后续开模或者钣金加工时，不会出现曲面突变导致的脱模困难或者冲压应力集中问题，安装耳的位置做了局部加厚，锁紧螺丝时不会因为应力集中导致框体角位开裂，整体结构的工艺适配性兼顾了注塑量产和钣金小批量加工的不同需求。
