镂空框架式笼型传感防护支撑结构

　　这款笼型镂空框架结构，最初是为声学类传感单元做配套防护支撑设计的，在工业声学检测、户外环境声纹采集、精密拾音设备配套场景中应用较多。实际工况里，这类结构需要同时兼顾通透率与结构强度，既要保证传感单元的信号采集路径不被实体结构遮挡，又要能承受日常安装、搬运过程中的磕碰冲击，避免内部精密传感芯体受外力损坏。

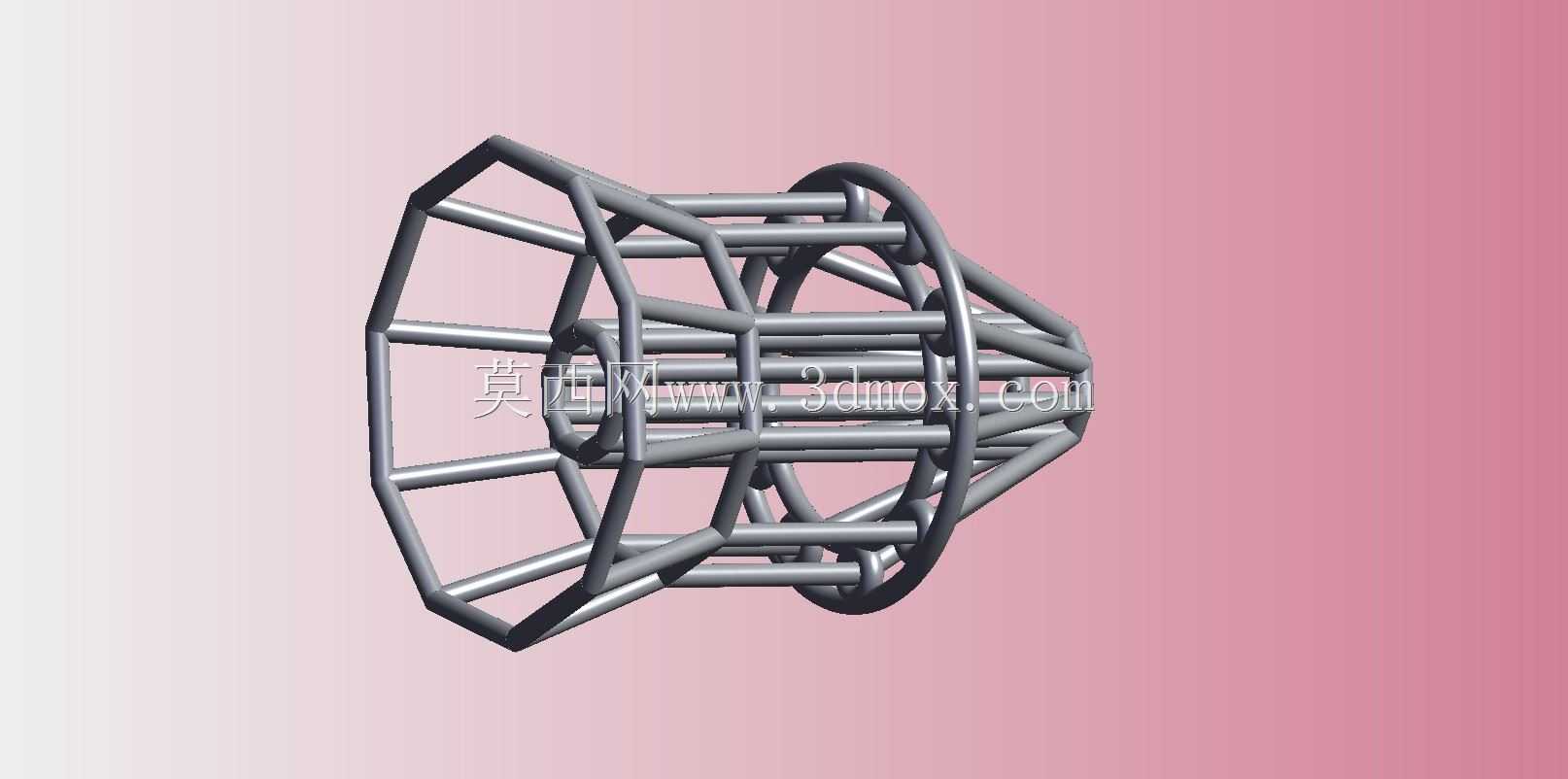

　　从设计思路上看，整体采用渐变式笼型轮廓，靠近安装端的环形框架做了等距环筋加固，环筋之间通过径向直杆做刚性连接，每根杆件的衔接位置都做了圆弧过渡处理，避免应力集中导致的受力断裂。拾音端采用多面拼接的多边形框架结构，每一面的支撑杆件都做了等间距排布，镂空占比控制在七成以上，最大程度降低结构本身对信号传输的遮挡影响，同时多边形的棱边结构相比圆形框架，抗侧向挤压的能力提升近四成，即便受到侧面的意外撞击，力也能顺着棱边杆件分散到整个框架上，不会出现局部凹陷直接挤压内部芯体的情况。

　　安装边界上，尾端的环形安装面预留了标准的螺纹安装位，可直接适配市面主流的传感单元安装基座，整体径向最大尺寸不超过常规同规格防护外壳的安装尺寸，轴向长度根据内部芯体的安装深度做了匹配，安装时不需要额外调整原有设备的安装空间，可直接替换原有一体式防护外壳。杆件的直径经过反复校核，在满足100N径向静载荷不发生塑性变形的前提下，尽可能缩小杆件截面尺寸，进一步降低结构自重，减少安装后对传感单元安装基座的承重负担。

　　实际使用中，这种镂空框架结构相比传统的冲孔防护外壳，风阻降低近六成，在户外有风的工况下，能大幅降低气流掠过结构产生的风噪干扰，提升传感单元的采集精度。框架表面做了哑光金属处理，不会产生强反光，在配套光学类传感设备时也不会出现杂光反射干扰采集信号的问题。整个结构的所有杆件连接位置都采用连续焊接后打磨抛光的工艺处理，没有突出的焊点或毛刺，安装维护时不会划伤操作人员，也不会因为毛刺勾扯配套的线缆或密封胶圈。
