方形轴流散热通风机结构设计

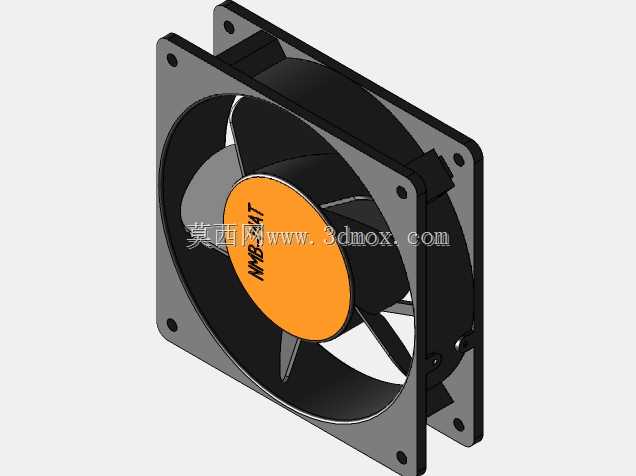

　　这款方形轴流通风结构，是工业电子设备、机柜、电源模块散热场景中最常用的风冷执行部件，日常做结构选型时，这类风机的安装适配性、风阻匹配度是优先考量的核心指标。从结构设计逻辑来看，外框采用标准方形安装法兰结构，四个角预留沉头安装孔位，安装孔的中心距严格遵循行业通用的同规格风机安装尺寸规范，能直接适配市面上多数标准风机安装位，不需要额外做安装转接件，设备组装时可以直接通过螺丝锁附在机柜侧板、电源模块散热风道的预留位置，安装边界清晰，不会和周边的电容、接线端子、结构筋位产生干涉。外框的厚度经过优化，既保证了整体结构强度，在长期运行震动下不会出现框体形变，又尽可能压缩了轴向占用空间，适配内部空间紧凑的设备安装需求。

　　叶轮部分采用前倾式轴流叶片设计，叶片的曲面弧度经过流体力学方向的优化，运行时可以在较低转速下实现足够的风量输出，同时把运行风噪控制在合理区间，叶片和外框内壁的间隙控制在极小范围，避免间隙过大产生的气流回流损失，提升风冷效率。轮毂部分做了中心定位结构，和内置驱动电机的输出轴精准配合，保证叶轮转动时的动平衡，减少长期运行的震动磨损，延长部件使用寿命。从实际应用场景来看，这类通风机可以直接安装在通讯机柜、工业电源、变频控制器、小型工控设备的通风口位置，既可以做吹风式散热，将外部冷空气直接压入设备内部带走发热元件的热量，也可以做抽风式散热，将设备内部积聚的热空气快速排出，形成稳定的内部空气循环。

　　在做配套结构设计时，需要注意风机进出风侧预留足够的通风空间，不要直接贴附在致密的防尘网或者结构挡板上，避免风阻过大导致风量衰减，影响散热效果。外框的边角做了小圆弧过渡处理，没有尖锐的棱角，组装作业时不会划伤操作人员，也不会刮损周边的线材绝缘层。整个结构的装配逻辑简单，叶轮、驱动部件、外框的配合公差经过合理设定，组装时不需要复杂的工装夹具，就能完成各部件的精准对位，适合批量生产装配。在做设备散热风道设计时，这类风机可以和散热翅片、导流风道配合使用，将气流精准导向IGBT、变压器、功率电阻这类核心发热元件，避免气流在设备内部乱流，提升散热的针对性。

　　对于不同的安装场景，这款方形结构的风机既可以侧向安装在设备侧壁，也可以水平安装在设备顶部或者底部，安装方向不会影响其正常运行，适配不同设备的结构布局需求。法兰面的平整度经过设计管控，安装时配合密封泡棉，可以实现安装位置的防尘密封，避免外部灰尘、水汽从安装缝隙进入设备内部，提升设备的防护等级。叶片的材质选用耐温工程塑料，在设备内部长期处于较高环境温度的工况下，不会出现形变、脆化问题，保证长期运行的结构稳定性。
