直插式整流二极管桥三维结构设计

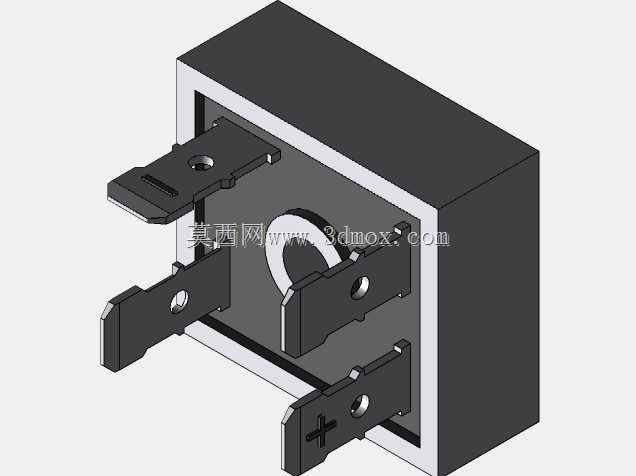

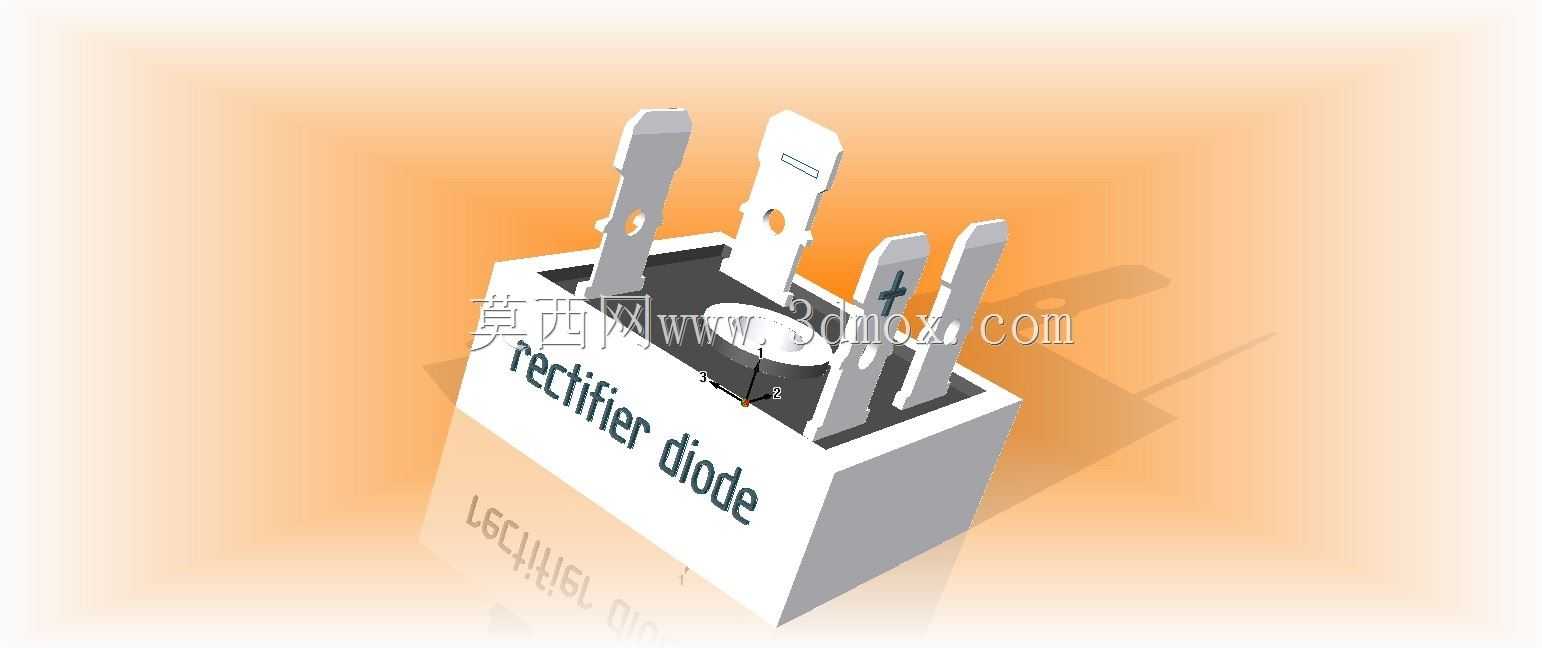

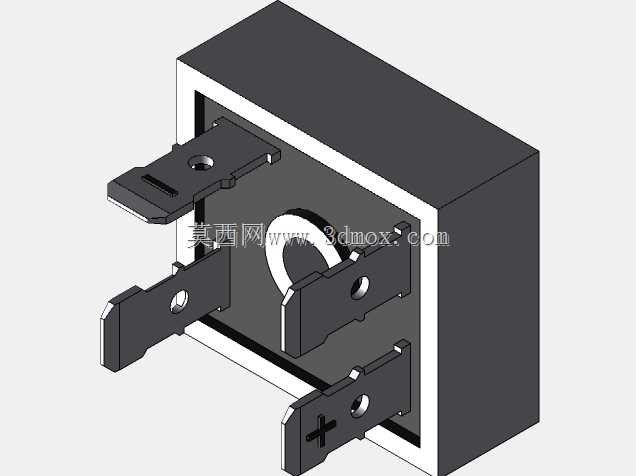

　　在小功率直流供电、低压整流电路的设计选型环节，直插式整流桥是板级电路里极为常见的半导体整流器件，这类器件的核心作用是将交流输入转换为脉动直流，为后级稳压、滤波电路提供基础的整流输出，广泛出现在消费电子电源板、小型工控设备供电模块、家电控制板等场景中。从结构设计角度看，这款整流桥采用方形塑封主体搭配四引脚直插布局，引脚排布遵循常规单相整流桥的引脚定义逻辑，两个交流输入引脚、正负极直流输出引脚的间距符合通用PCB板孔位设计规范，能直接适配常规2.54mm间距的焊盘布局，不需要额外调整板件开孔位置。塑封主体的棱角做了微小的倒角处理，既可以避免生产转运过程中塑封边角崩裂，也能在波峰焊工序中减少助焊剂在器件根部的残留堆积。

　　引脚部分采用镀锡铜质插针设计，插针厚度与宽度匹配常规通孔插装的工艺要求，插针上预留的定位凹点可以在插件工序中起到预固定作用，避免器件过波峰焊时出现浮高、偏移的问题。建模过程中需要重点关注引脚与塑封主体的结合位置，这个区域是器件密封的关键部位，实际生产中这里会做环氧密封处理，建模时要还原结合处的台阶结构，保证引脚伸出塑封本体的长度符合插装后焊盘焊接的余量要求，过长的引脚会在剪脚工序中增加额外工时，过短则会导致焊接浸润面积不足，影响焊点可靠性。器件顶面的标识区域做了微凹的铭牌设计，用来印刷极性标识与器件型号，建模时还原这个微凹结构可以让后续渲染的丝印效果更贴近实物状态，不会出现标识浮于表面的失真感。从安装边界来看，

　　这款器件的塑封主体高度控制在常规直插器件的高度范围内，安装后不会与板上相邻的矮身电容、电阻元件出现空间干涉，引脚的弯折角度也符合手工插件与自动插件机的作业要求，不需要额外对引脚进行预成型处理。在电路结构中，这类整流桥内部集成了四颗整流二极管接成桥路，相比分立二极管搭建的整流电路，集成桥的一致性更好，四个二极管的正向压降、反向耐压参数匹配度更高，能减少电路工作时的器件参数差异带来的整流效率损耗，同时也能缩减PCB板上的占用面积，简化板件布线的走线路径。建模时还原的塑封本体表面哑光质感，也匹配实际器件采用的阻燃环氧塑封料的表面特征，这类材料具备一定的耐高温特性，能耐受波峰焊时的短时高温冲击，不会出现塑封本体软化变形的问题。
