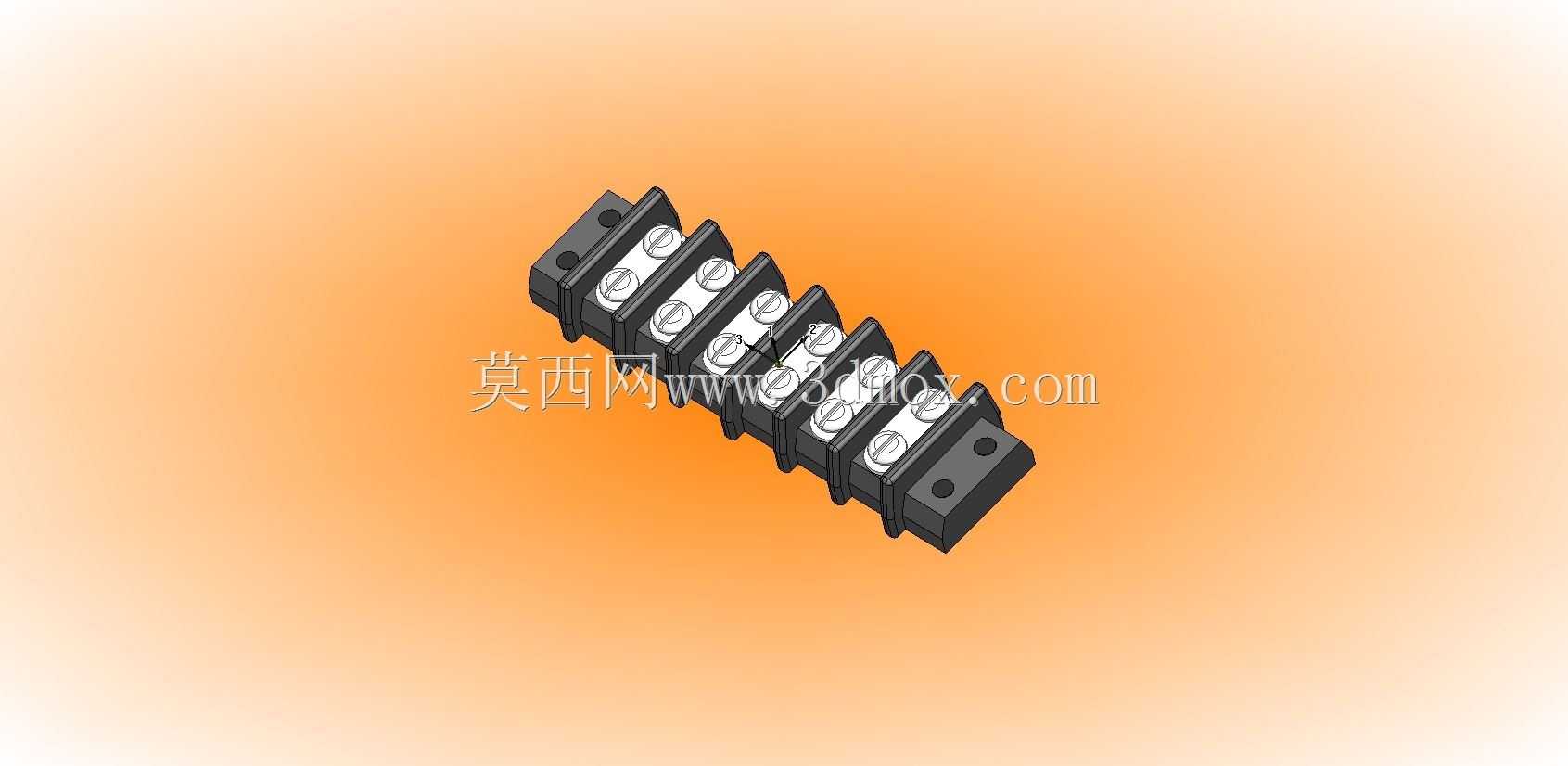

栅栏式多工位接线端子排结构设计

　　做电气柜内部布线、电源模块外接配线的时候，这类栅栏式接线端子排是绕不开的基础连接件，很多刚入行的结构工程师容易把它和普通接线端子混淆，实际上这类带间隔栅栏的结构，核心是解决多回路并行接线时的爬电距离问题，尤其是在AC220V、380V这类工频电源回路里，相邻接线位如果没有物理隔断，现场施工时多股铜线散丝、接线端头压接不规范带来的短路隐患非常突出，栅栏结构就是在不额外增加端子整体宽度的前提下，把相邻导电位之间的绝缘隔离做足，满足低压电气的安规要求。

　　从实际使用场景来看，这类端子排常被用在小型电源变压器的输出端、工控设备的电源进线分线位、小型配电箱的回路转接处，和螺钉式PCB端子不同，这款是基座安装式结构，底部带两个固定安装孔，不需要焊接在电路板上，可以直接通过螺丝固定在设备的绝缘安装板、变压器的支架旁，适配现场硬线、软线的压接接线，单孔可容纳的导线截面积覆盖常规设备配电的0.5-4平方毫米多股铜芯线，接线时松开顶部的压紧螺钉，把剥好绝缘层的导线端头插入接线腔，再拧紧螺钉就能完成可靠压接，每个接线位的压紧螺钉都带防脱结构，不会因为现场施工拧动次数多就从基座上脱落，这点在批量装配的时候能省不少麻烦，不用额外去捡掉落的螺丝。

　　设计这款端子的时候，首先要考虑的是绝缘基座的耐温性能，毕竟长期带载工作时，接线位的接触电阻会带来一定的温升，基座材料选用的是增强型阻燃绝缘材质，能满足长期80摄氏度工作环境下的结构强度，不会出现受热变形导致接线松脱的问题。相邻接线位之间的栅栏高度不是随便定的，要保证在接好导线、套好号码管之后，相邻回路的裸露导电部分之间的直线距离、爬电距离都满足低压电气设备的安全规范，避免潮湿、多尘环境下的绝缘击穿问题。整体外形是长条形阶梯排布结构，接线位沿长度方向等距排列，每个接线位的螺钉槽都做了导向倒角，现场用电动螺丝刀批量拧螺钉的时候，批头能很顺利地卡入螺钉槽，不会打滑刮花螺钉头。

　　安装边界方面，两端的固定孔中心距要和常用的安装支架孔位匹配，固定孔的直径适配M3规格的安装螺钉，安装后端子排底部和安装面之间预留了微小的间隙，避免安装面不平整导致基座受力开裂，同时也能减少基座和金属安装面直接接触带来的绝缘隐患。接线位的进线口做了喇叭口导向，穿线的时候不需要刻意对准，导线能顺着喇叭口滑入接线腔，哪怕是现场施工戴着手套操作，也能很顺利地完成穿线动作。每个接线位的压紧块都做了防滑齿纹，压接导线的时候能牢牢咬住铜线端头，不会因为设备运行时的振动、导线拉扯就出现接线松脱、接触不良的问题，这点在有振动的工业设备上尤其重要，很多设备的电源故障都是因为端子压接不牢，长期振动后接触电阻变大，发热烧蚀端子。

　　另外在结构细节上，端子的导电件是一体式铜件镀锡处理，不是拼接的冲压件，能降低接触电阻，减少长期工作的温升，镀锡层也能防止铜件氧化，延长端子的使用寿命。栅栏之间的间距足够容纳常规的号码管，接完线之后可以很方便地套上回路编号标识，后期设备维护查线的时候不用一根根去理线，能大幅提升维护效率。整体结构没有多余的复杂零件，装配工艺简单，适合批量生产，同时零件的通用性强，不同位数的端子排可以共用同一套基座、导电件、螺钉的模具，只需要调整基座的长度就能适配4位、6位、8位、10位等不同回路数的使用需求，不用单独开模，能有效降低生产和选型的成本。在做设备结构布局的时候，要给端子排预留足够的接线操作空间，尤其是端子前方的走线空间，要保证导线弯曲半径符合要求，不要硬折导线，避免导线绝缘层破损，同时端子排的安装位置要避开设备内部的发热源，比如变压器的铁芯、功率器件的散热片，防止长期高温烘烤加速绝缘基座的老化。
