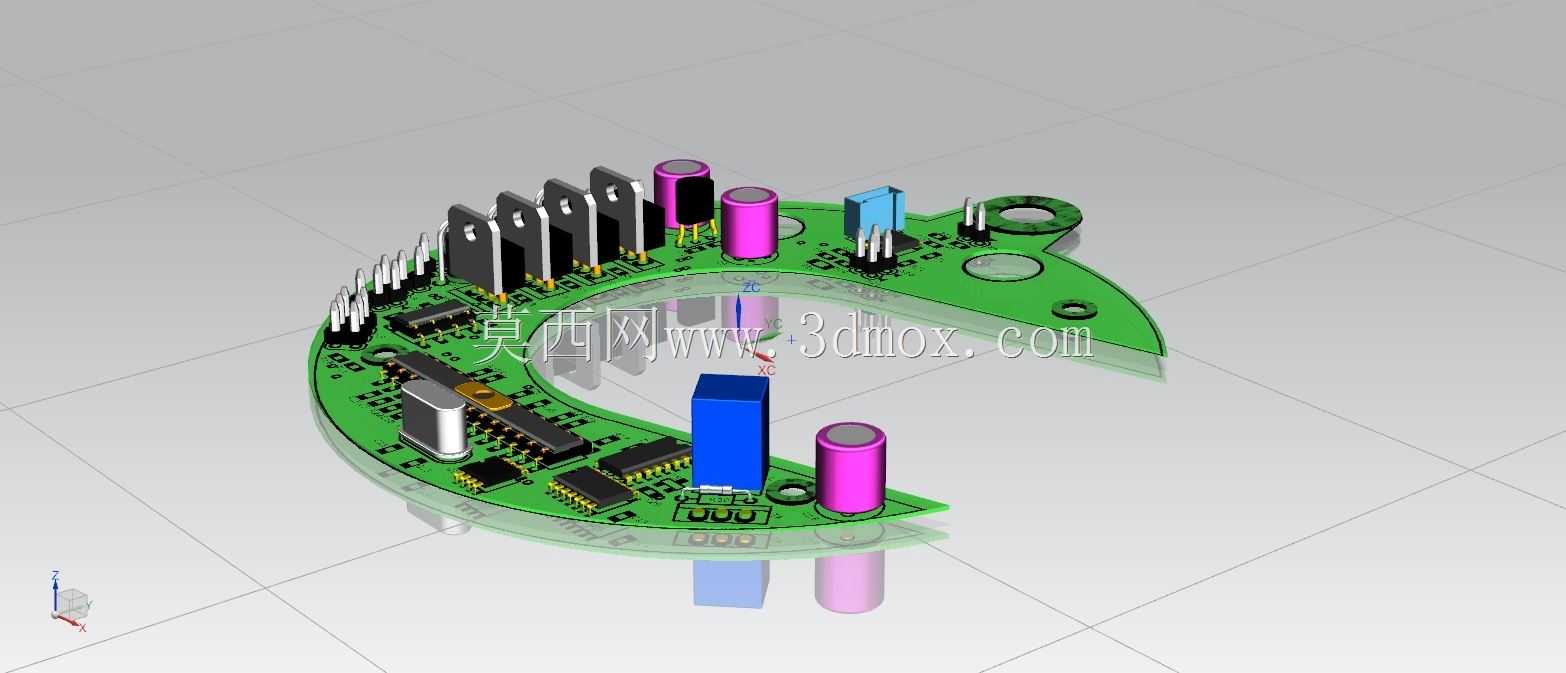

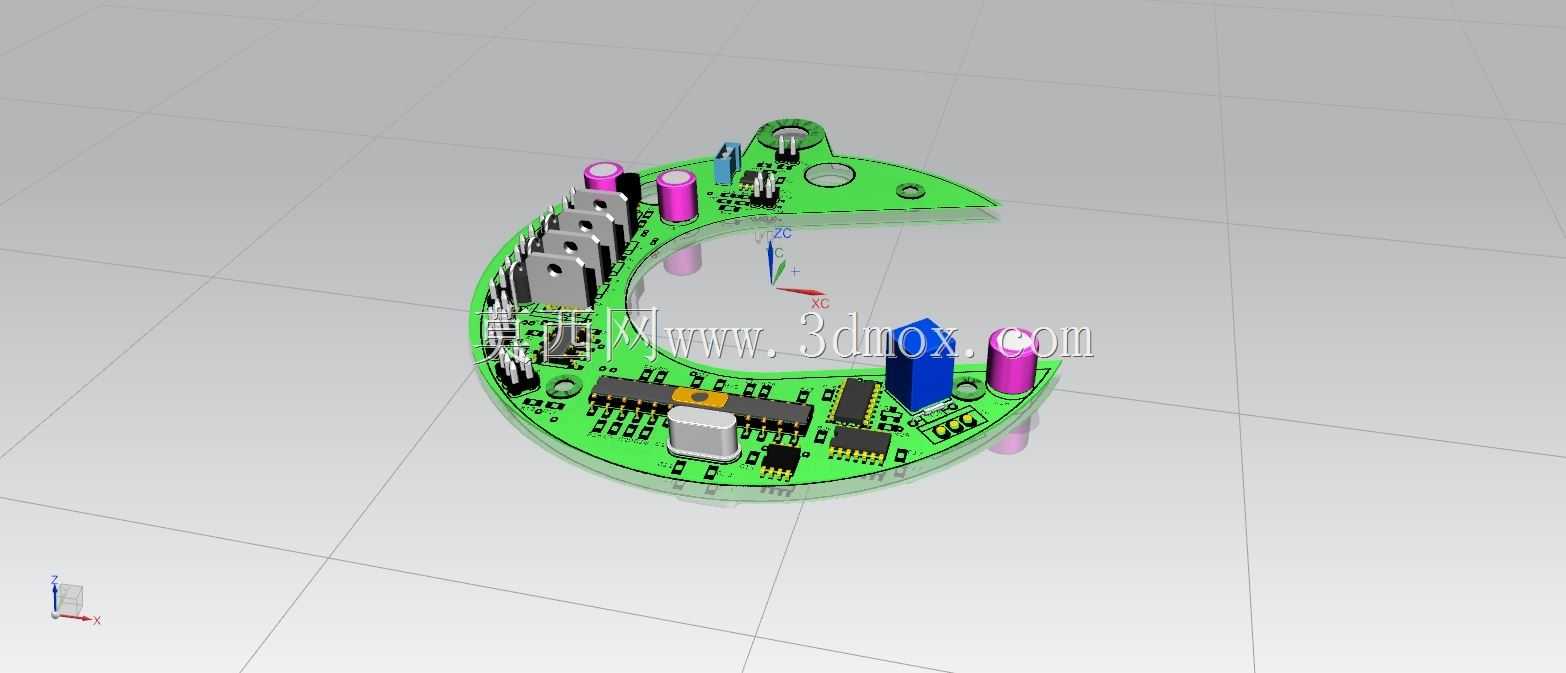

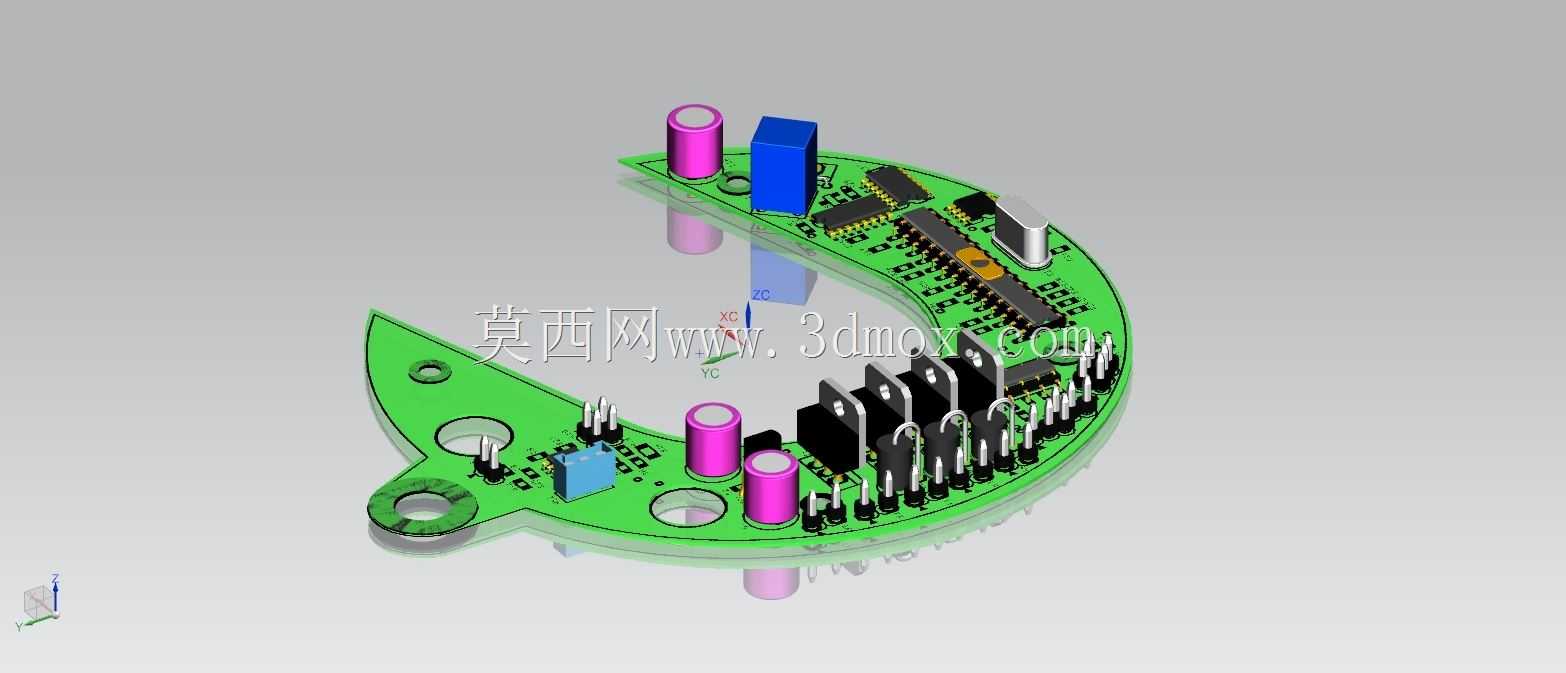

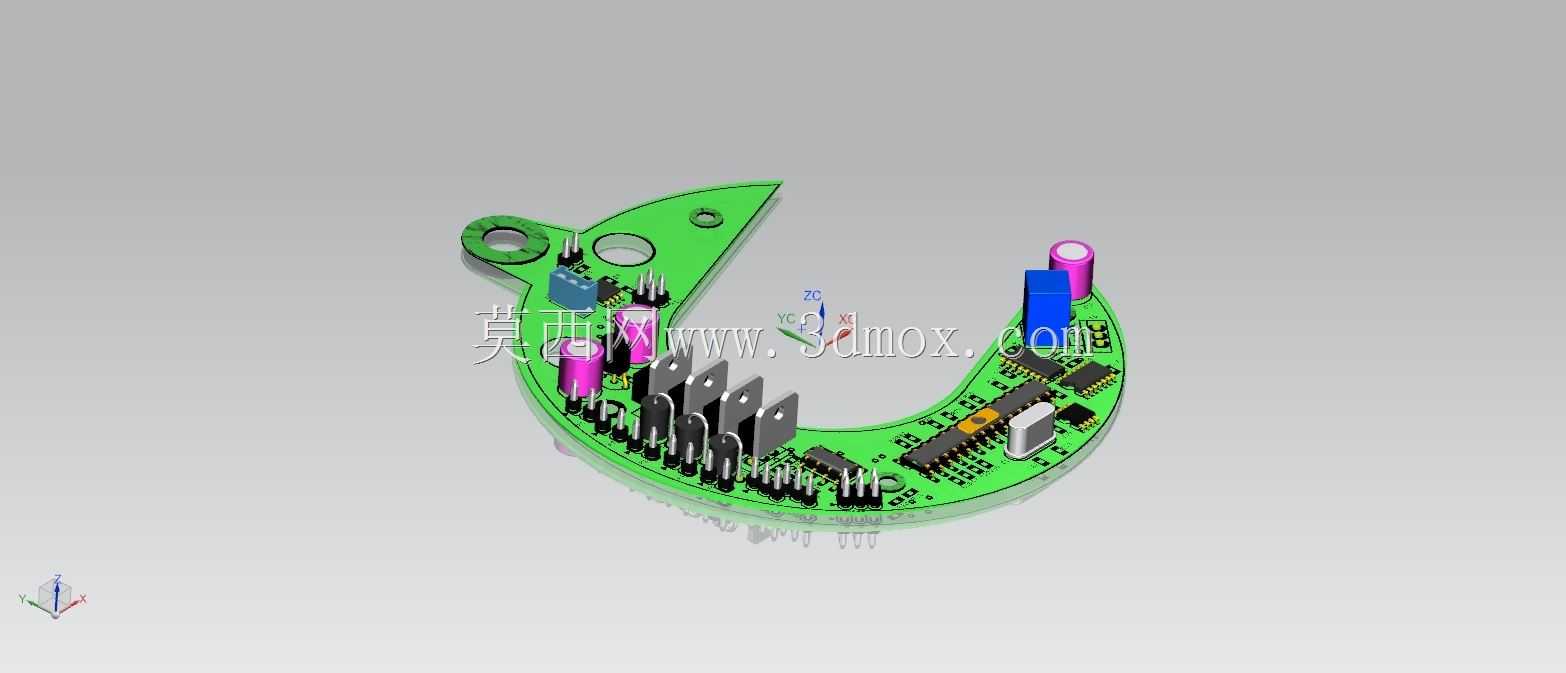

带PIC16C73控制的喷气式涡轮控制板结构

　　这套结构对应喷气式涡轮的核心控制单元，主要适配小型航改型喷气动力装置、微型涡喷实验台以及教学演示类涡轮动力系统，在航模动力测试、小型辅助动力单元验证、高校流体动力实验场景中承担核心信号处理与驱动输出功能。从设计逻辑来看，整体采用弧形PCB构型，完全贴合涡轮机旁侧的弧形安装舱壁，没有多余的外凸结构，安装时可直接嵌入涡轮壳体预留的弧形槽位，不需要额外设计转接支架，能最大程度压缩动力单元的径向占用空间，适配紧凑布局的微型涡轮动力段。板载元件布局充分考虑了涡轮工作时的振动环境，大尺寸电容、功率元件均沿弧形板的径向排布，引脚焊接处预留了更长的焊盘长度，配合涂覆固定工艺可抵御涡轮运行时的高频振动，避免元件松脱失效。

　　核心控制单元采用PIC16C73芯片作为主控，周边匹配了信号采集通道、功率驱动回路以及状态指示元件，可直接对接涡轮的转速传感器、温度传感器、燃油调节阀驱动接口，不需要额外外接信号调理板，能独立完成涡轮启动阶段的点火时序控制、运行阶段的转速闭环调节、异常工况下的保护停机逻辑输出。从安装边界来看，板体两端预留的安装孔位与涡轮壳体的预装螺柱完全对位，安装孔周边做了露铜接地处理，可直接通过固定螺丝实现板体与壳体的共地，降低动力系统运行时的电磁干扰对控制信号的影响；板体上的元件最高凸起高度控制在12mm以内，安装后与涡轮壳体的内壁保留3mm以上的安全间隙，不会出现元件与壳体剐蹭的问题，同时预留的间隙也能满足涡轮运行时的散热气流流通，

　　避免板载元件因靠近高温壳体出现过热失效。功率元件排布在板体靠近外侧的弧形边位置，工作时产生的热量可通过外侧的散热气流直接带走，不需要额外加装散热片，进一步减轻了控制单元的整体重量，适配对重量敏感的航模类涡轮动力场景。信号接口统一布置在板体的直边侧，对应涡轮壳体的走线槽位置，线束整理后可直接沿走线槽引出，不会与涡轮的旋转部件产生干涉，布线时也能减少线束弯折半径，提升接线可靠性。
