工业检测用方形传感装置三维结构

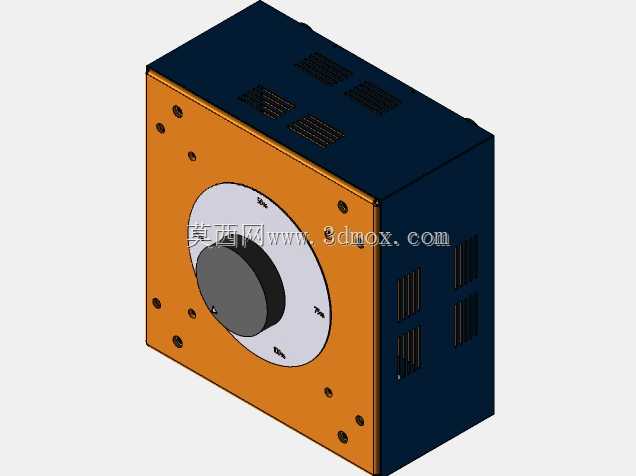

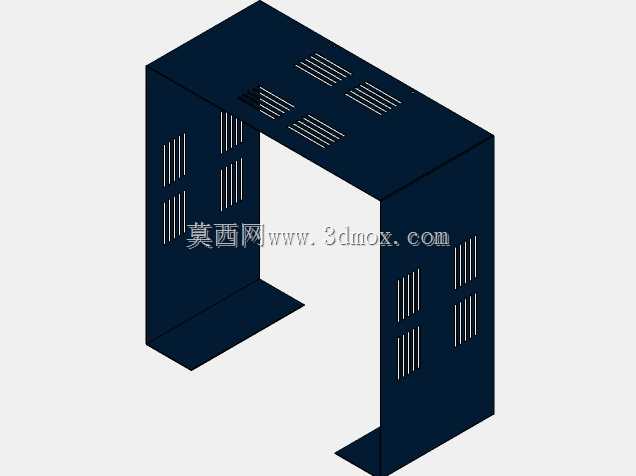

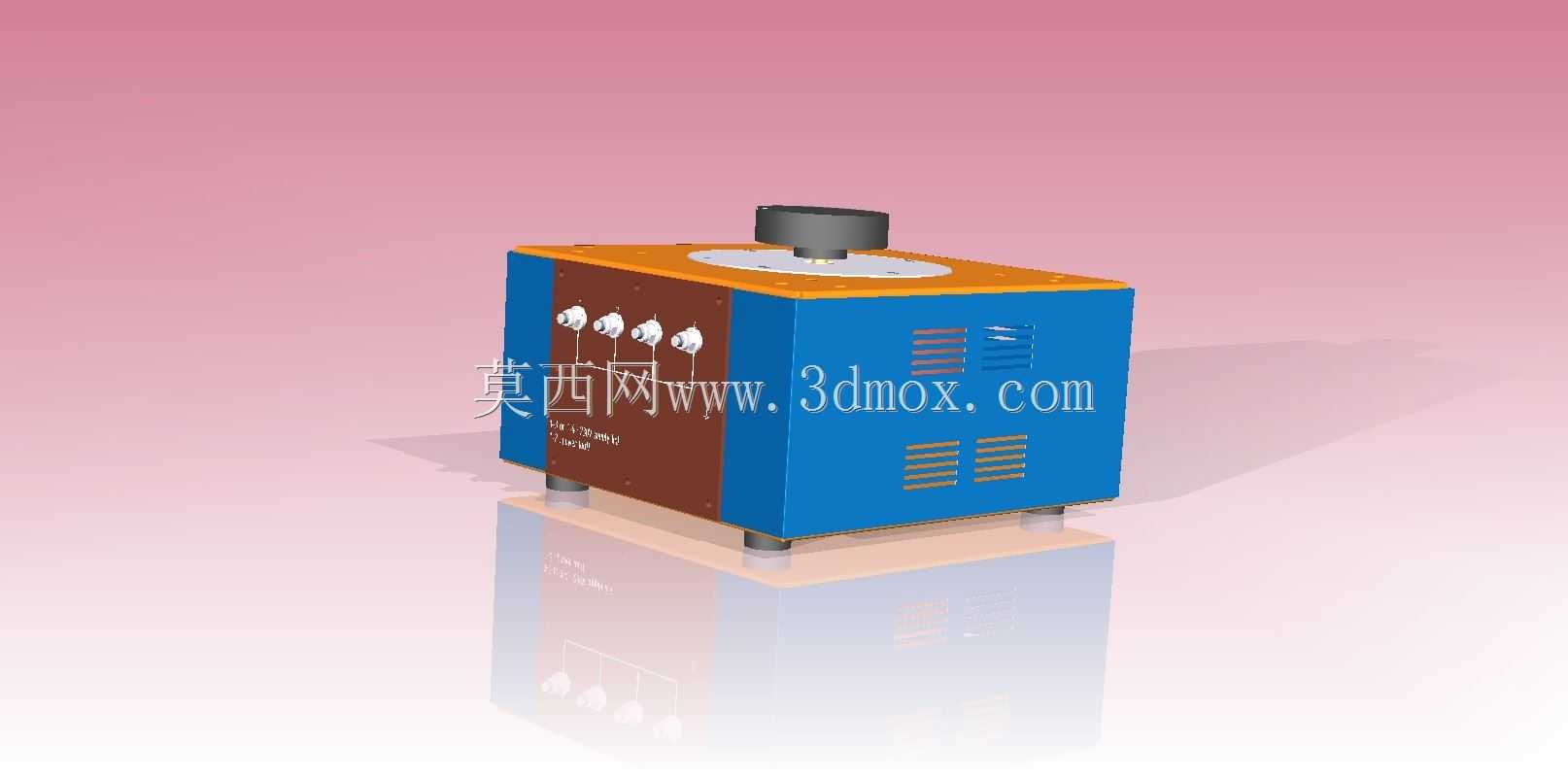

　　这款方形传感装置的结构设计，最初是面向工业现场多工位并行检测场景做的适配，在自动化产线的工位段、实验台架的固定检测位都能找到对应的安装位置，主要用来完成工位上介质参数、位置偏差或者工况状态的实时信号采集，给后端控制系统输送稳定的检测数据。从结构布局来看，整体采用方正的箱式壳体设计，这种构型首先是考虑到工业现场安装空间的规整性，方形结构在机架上固定时不需要额外做异形适配，相邻设备排布时也不会出现空间浪费，壳体侧面预留的格栅状通风结构，是针对设备长时间运行的散热需求做的设计，避免内部传感元件长时间处于高温工况下出现检测精度漂移。顶部设置的凸起接口结构，是用来对接外部信号线缆或者气路管路的，接口位置做了加高处理，

　　能减少现场布线时线缆弯折角度过大导致的接触不良问题，同时接口周边的平面区域也预留了密封件安装槽，适配有防尘防水要求的安装场景。正面排布的多组接口端子，对应多路信号的输入输出，端子排布间距留足了接线操作空间，就算是现场带绝缘手套操作也能顺利完成接线作业，不会因为端子间距过小出现接线碰线的问题。底部设计的四个支撑脚，一方面是把壳体和安装面抬离一定距离，避免安装面的积液、积尘直接接触壳体底部造成腐蚀，另一方面支撑脚内部预留了减震垫的安装位，能缓冲产线运行时传递过来的振动，减少振动对内部传感元件检测精度的影响。做三维结构设计的时候，首先是把内部核心传感元件的安装空间做了优先预留，确定内部元件的排布位置之后，再向外推导壳体的壁厚、

　　安装柱的位置，所有内部固定柱的位置都和内部元件的安装孔一一对应，避免出现安装干涉。壳体的拼接结构采用卡扣加紧固件的双重固定方式，日常维护的时候只需要拆开侧边的紧固件就能打开壳体更换内部元件，不需要完全拆解整个设备，能减少现场维护的耗时。安装边界方面，这款装置的底部安装孔位采用通用的工业安装间距，能直接适配市面上标准的安装支架尺寸，不需要额外做转接板加工，设备整体的外轮廓尺寸控制在紧凑范围内，就算是空间局促的小型实验台架也能顺利安装，不会和周边的执行机构产生运动干涉。在细节设计上，壳体的边角都做了小圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员，侧面的格栅通风口内侧预留了防尘网的安装槽，在多尘的工业场景下可以加装防尘网，在不影响散热效率的前提下阻挡粉尘进入壳体内部。
